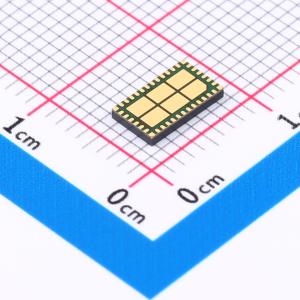

LT8648SHV#PBF

42V 15A 同步降压静音开关2

描述: LT8648S是一款42V、15A的同步降压调节器,采用第二代静音开关架构,具有超低EMI辐射,消除PCB布局敏感性,内部旁路电容器减少辐射EMI,可选扩频调制,高效率运行,最高可达95.5%（1MHz,12Vin到5Vout）,最高可达93%（2MHz,12Vin到5Vout）。宽输入电压范围:3V到42V,15A输出电流,低静态电流Burst模式操作,输出纹波小于10mVp-P。外部补偿:快速瞬态响应和电流共享,快速最小开关导通时间:25ns,低dropout电压:35mV@1A,强制连续模式,可调和同步:200kHz到2.2MHz,软启动和电源良好,安全耐受高反向电流,小36引脚7mm x 4mm LQFN封装,AEC-Q100汽车应用认证。
品牌名称: ADI(亚德诺)
商品型号: LT8648SHV#PBF
商品编号: C5370224
商品封装: LQFN-36(7x4)
包装方式: 托盘
商品毛重: 0.872克(g)

商品参数

商品概述

LT8648S同步降压稳压器采用第二代Silent Switcher架构，旨在最大程度降低EMI辐射，同时在高开关频率下实现高效率。这包括集成输入和升压电容，以优化内部所有快速电流环路，并通过降低布局敏感性轻松实现所宣称的EMI性能。这种性能使LT8648S非常适合对噪声敏感的应用和环境。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案的尺寸。具有25ns最小导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。通过V₀引脚进行外部补偿，可在高开关频率下实现快速瞬态响应。V₀引脚还支持均流，CLKOUT引脚可使其他稳压器与LT8648S同步。突发模式操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，或扩频操作可进一步降低EMI辐射。通过SS引脚可实现软启动和跟踪功能，使用EN/UV引脚可设置精确的输入电压欠压锁定（UVLO）阈值。

商品特性

任何PCB上的Silent Switcher架构超低EMI辐射
消除PCB布局敏感性
内部旁路电容降低辐射EMI
可选扩频调制
高频下的高效率
1MHz、12VIN至5VOUT时效率高达95.5%
2MHz、12VIN至5VOUT时效率高达93%
宽输入电压范围：3V至42V
低静态电流突发模式操作
输出纹波<10mVₚ₋ₚ
外部补偿：快速瞬态响应和均流
快速最小开关导通时间：25ns
所有条件下的低压差：1A时为35mV
强制连续模式
可调且可同步：200kHz至2.2MHz
输出软启动和电源正常指示
可安全承受高反向电流
小型36引脚7mm×4mm LQFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车和工业电源
通用降压应用

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(406个/托盘，最小起订量 1218 个)

个

起订量：1218 个406个/托盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	15A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
