温馨提醒：图片仅供参考，商品以实物为准

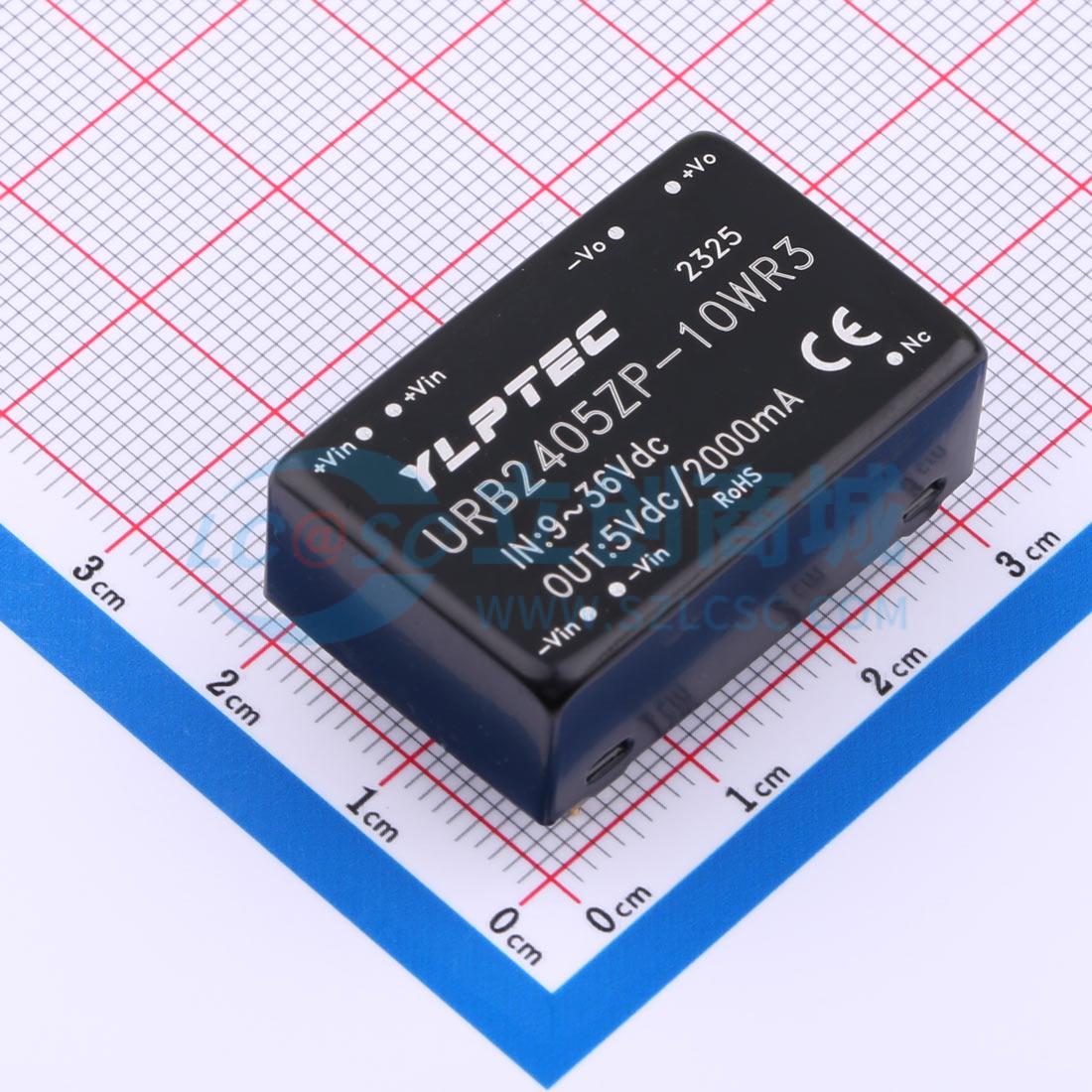

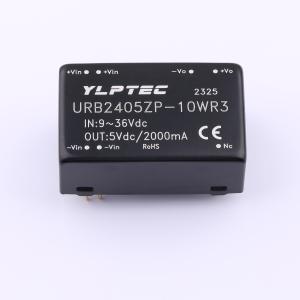

URB2405ZP-10WR3
10W超宽电压输入隔离稳压单路/双路输出DC/DC电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- URB2405ZP-10WR3系列产品输出功率为10W,4:1超宽电压输入范围，效率高达91%，1500VDC的常规隔离电压允许工作温度-40℃~+85℃，具有输入欠压保护，输出过压、过流、 短路保护功能，裸机满足CISPR32/EN55032CLASSA,广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等领域。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- URB2405ZP-10WR3
- 商品编号
- C5369804
- 商品封装
- DIP,31.8x20.3mm
- 包装方式
- 管装
- 商品毛重
- 17.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 2A | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流(Iq) | 1mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 31.8mm | |
| 宽度 | 20.3mm | |
| 高度 | 12mm |
商品特性
- 超宽范围输入(4:1) ，输出10W
- 转换效率91% (Typ)
- 隔离电压1500Vdc
- 超低待机功耗: 0.036W (典型值)
- 超快速启动: 1ms (典型值)
- 工作温度范围: -40°C~+85°C
- 输入欠压，输出短路，过流，过压保护
- 金属外壳，输出纹波低
- 国际标准引脚，PCB板直插安装
应用领域
- 医疗
- 工控
- 电力
- 仪器仪表
- 通信
- 铁路
