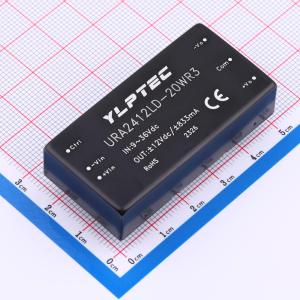

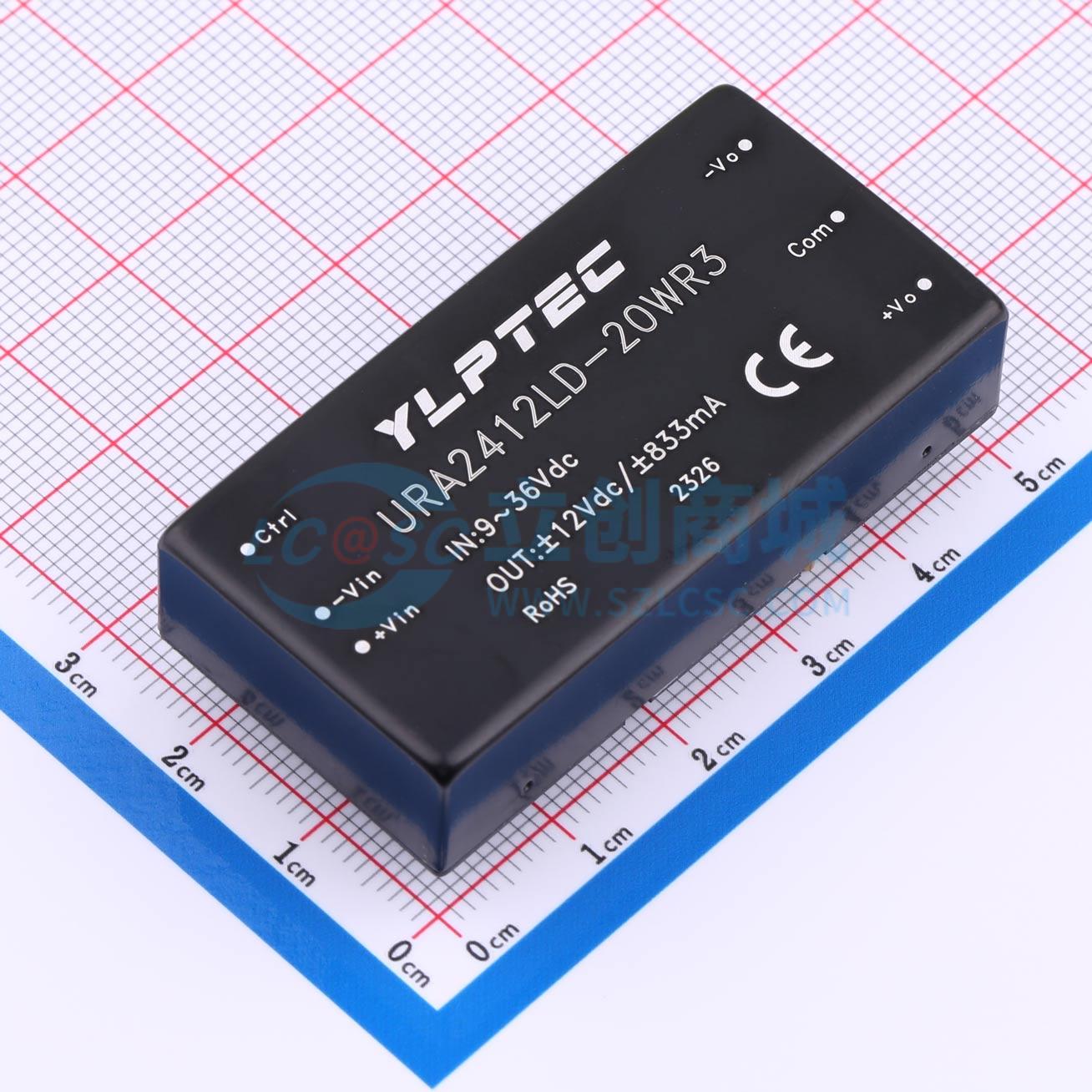

URA2412LD-20WR3

20W超宽电压输入隔离稳压单路/双路输出DC/DC电源模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: URA2412LD-20WR3输出功率为 20W，4:1 宽电压输入范围，效率高达 91%，1500VDC 的常规隔离电压，允许工作温度-40℃ to +85℃，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足 CISPR32/EN55032 CLASS A，广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等领域。超宽范围输入(4:1)，输出 20W转换效率 91%(Typ)隔离电压 1500Vdc
品牌名称: YLPTEC(易川)
商品型号: URA2412LD-20WR3
商品编号: C5369823

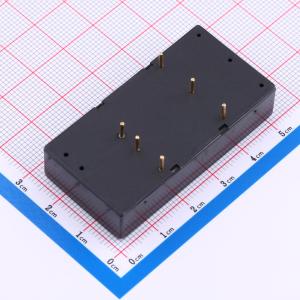

商品封装: DIP,50.8x25.4mm
包装方式: 管装
商品毛重: 36.77克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	类型	-
	输出通道数	2
	输出功率	20W
	工作电压(Vin)	9V~36V
	转换效率	88%
	输出电压(Vout)	±12V
	输出电流(最大值)	834mA
	最大容性负载	800uF
	隔离电压(Vrms)	1.5kV

商品概述

20W，超宽电压输入，隔离稳压单路/双路输出，超宽范围输入（4:1），输出20W，转换效率91%（典型值），隔离电压1500Vdc，超低待机功耗0.036W（典型值），超快速启动1mS（典型值），工作温度范围 -40°C ~ +85°C，具备输出短路、过流、过压保护，金属外壳，输出纹波低，国际标准引脚，PCB板直插安装，RoHS合规

商品特性

超宽范围输入（4:1），输出20W
转换效率91%（典型值）
隔离电压1500Vdc
超低待机功耗0.036W（典型值）
超快速启动1mS（典型值）
工作温度范围 -40°C ~ +85°C
输出短路、过流、过压保护
金属外壳，输出纹波低
国际标准引脚，PCB板直插安装

应用领域

广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	功能特性	短路保护
	工作温度	-40℃~+85℃
	开关频率	250kHz
	静态电流	-
	纹波噪声	50mVp-p
	长度	50.8mm
	宽度	25.4mm
	高度	11.8mm
	稳压类型	稳压型
