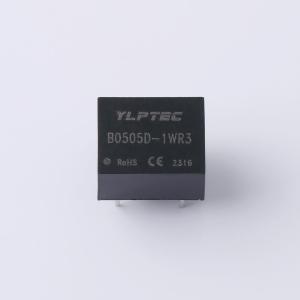

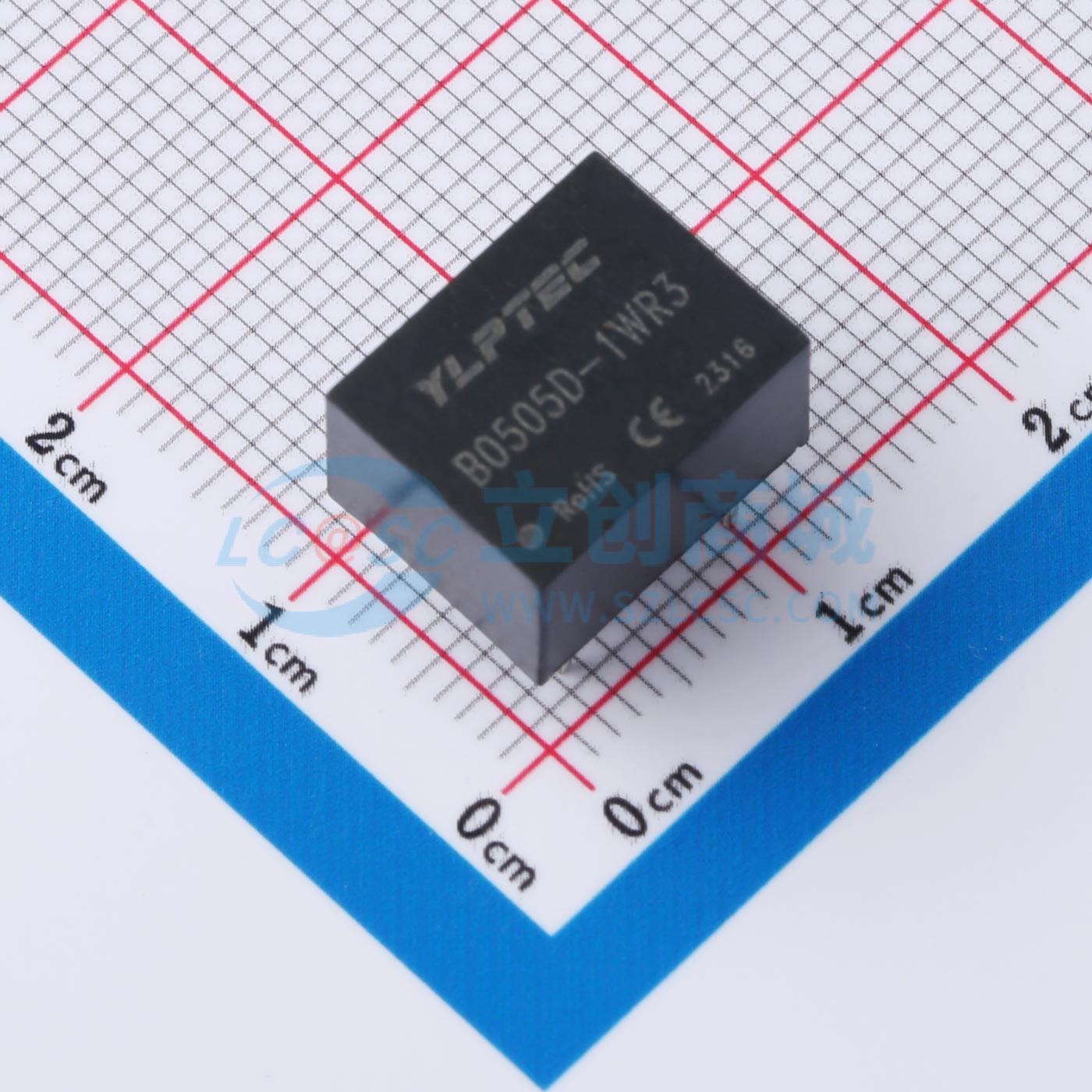

B0505D-1WR3
1W定电压输入隔离非稳压单路输出DC/DC模块电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- B0505D-1WR3产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：1. 输入电源的电压比较稳定（电压变化范围±10%Vin）；2. 输入输出之间要求隔离（隔离电压≤1500VDC）；3. 对输出电压稳定度和输出纹波噪声要求不高;可持续 短路保护 低功耗 效率高达 80% 工作温度范围: -40℃ to +105℃ 小型 SIP /DIP 封装
- 品牌名称
- YLPTEC(易川)
- 商品型号
- B0505D-1WR3
- 商品编号
- C5369444
- 商品封装
- DIP
- 包装方式
- 管装
- 商品毛重
- 2.306克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2400uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 功能特性 | 短路保护；自动故障恢复；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 8.2mm | |
| 高度 | 10.16mm |
商品概述
B_D - 1WR3系列是易川电子提供的小体积、高效率的微小功率、定电压输入、隔离非稳压单路输出的DC/DC模块电源。该系列产品针对板上电源系统中需产生一组与输入电源隔离的电压的应用场合设计。适用于输入电源电压较稳定（电压变化范围±10%Vin）、输入输出要求隔离（隔离电压≤1500VDC）、对输出电压稳定度要求不高的场合，典型应用包括纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等。
商品特性
- 定电压输入，隔离非稳压输出，功率1W
- 隔离电压1500VDC/1min，3000VDC/1s
- 空载功耗低：0.025W（典型值）
- 工作环境温度：-40°C ~ +85°C
- 效率高达91%
- 输出短路保护：可持续短路保护，自动恢复
- 国际标准引脚方式
- 小型SIP封装
- 低纹波/噪声(20MHz带宽)：30mVₚ₋ₚ（典型值）
- MTBF ≥ 350万小时(3500000Hrs)
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
