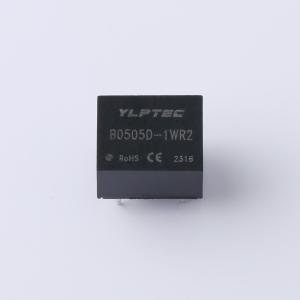

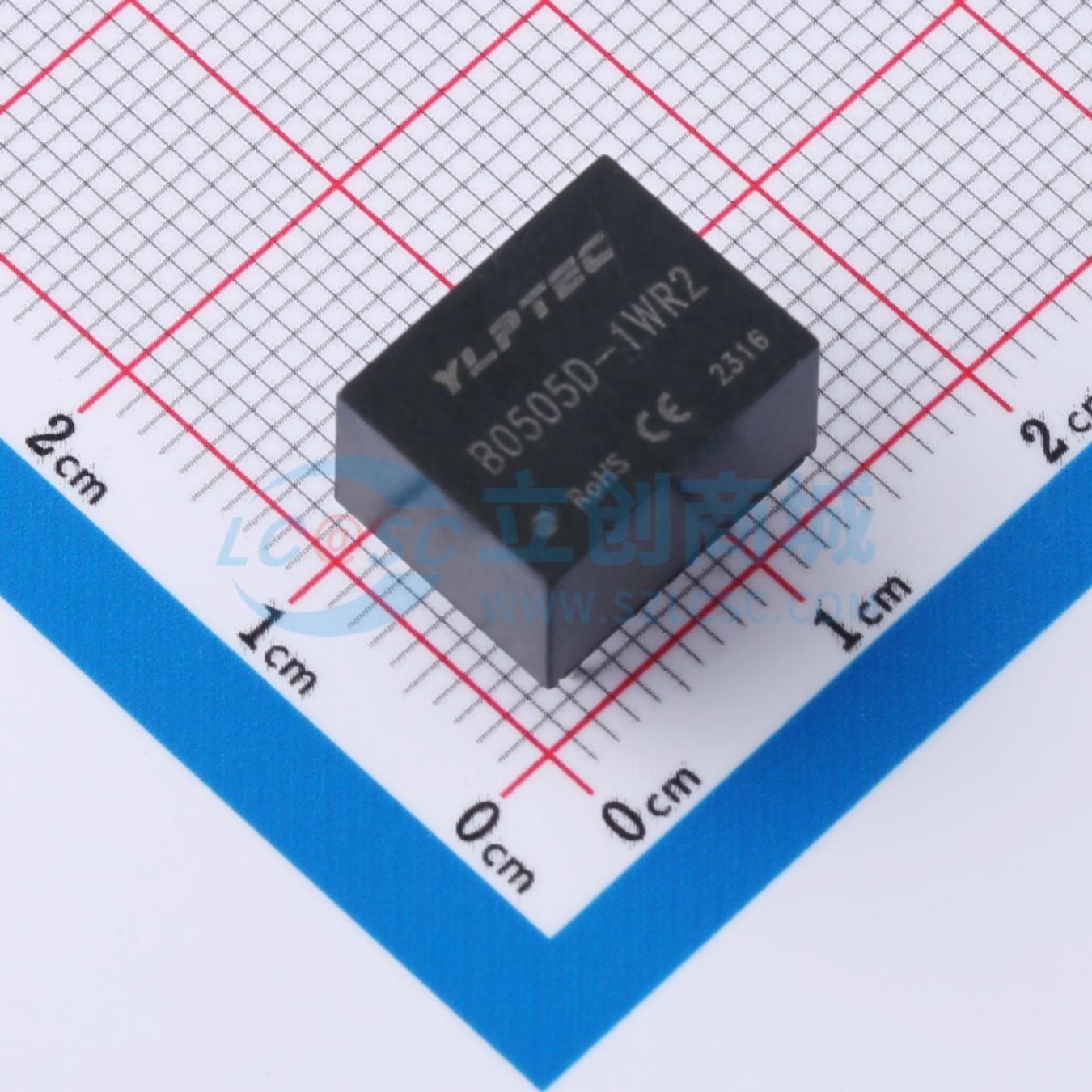

温馨提醒：图片仅供参考，商品以实物为准
B0505D-1WR2
DC/DC电源模块，1W，定电压输入，隔离非稳压单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B0505D-1WR2产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：1. 输入电源的电压比较稳定（电压变化范围±10%Vin）；2. 输入输出之间要求隔离（隔离电压≤1500VDC）；3. 对输出电压稳定度和输出纹波噪声要求不高。可持续 短路保护 效率高达 80% 工作温度范围: -40℃ to +105℃ 小型 SIP /DIP 封装 国际标准引脚方式 隔离电压 1500VDC
- 品牌名称
- YLPTEC(易川)
- 商品型号
- B0505D-1WR2
- 商品编号
- C5369445
- 商品封装
- DIP
- 包装方式
- 管装
- 商品毛重
- 2.297克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 静态电流(Iq) | 20mA | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 10.16mm | |
| 高度 | 8.2mm |
商品概述
B_S-1WR2 & B_D-1WR2 系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。该产品适用于：输入电源的电压比较稳定（电压变化范围 ±10%Vin ）；输入输出之间要求隔离（隔离电压≤1500VDC）；对输出电压稳定度和输出纹波噪声要求不高。
商品特性
- 可持续短路保护
- 效率高达 80%
- 工作温度范围: -40°C to +105°C
- 小型 SIP /DIP 封装
- 国际标准引脚方式
- 隔离电压 1500VDC
- 黑色阻燃耐热塑料（UL94 V-0）
