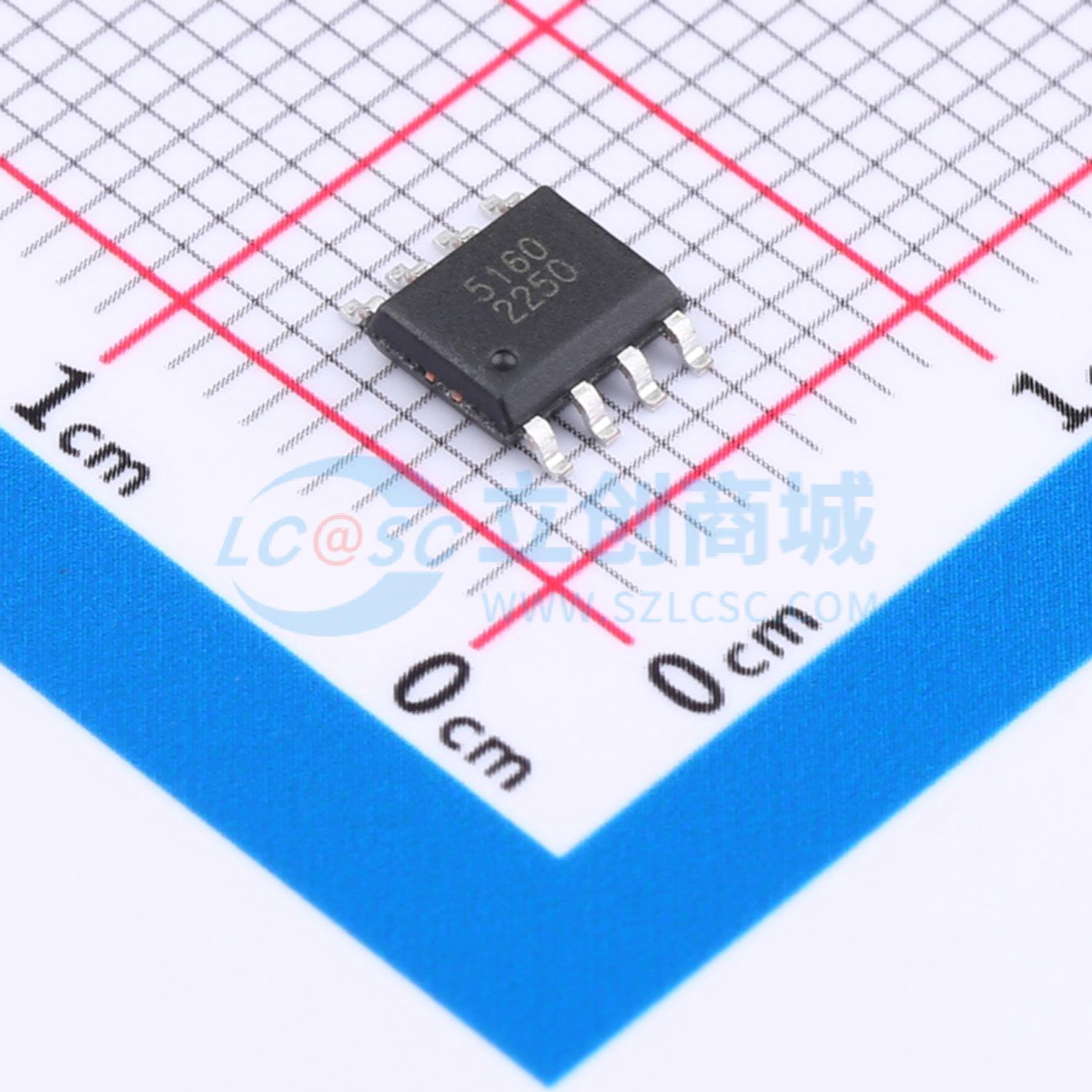

LGS5160C

降压型 3A 4.5V~65V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LGS5160C是一款集成上下功率MOSFET的降压DC/DC稳压器,具备SKIP控制模式,将低静态电流与高开关频率相结合,可在广泛的负载电流范围内实现高效率。支持80V的瞬态电压,输入电压范围为4.5V-65V,输出电压范围为1VVIN,最大输出电流为3A,开关频率可配置为200kHz-2MHz。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS5160C
商品编号: C5369107
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.19克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	130uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；过流保护；工作状态指示；打嗝限流

商品概述

LGS5160C是一款集成了上下功率MOSFET的降压型DC/DC稳压器，采用SKIP控制模式，将低静态电流与高开关频率相结合，可在宽负载电流范围内实现高效率稳压。SKIP模式通过内部功率MOSFET以短“突发”周期切换电感电流，随后进入休眠周期，此时功率开关关闭，负载电流由输出电容提供。轻载时，突发周期仅占整个周期的一小部分，从而最小化平均电源电流，显著提升轻载效率。该器件具有4.5V至65V的宽输入电压范围，可最大程度减少对外部浪涌抑制元件的需求，使其成为宽输入电源范围工业应用和多节电池组应用的理想选择。芯片集成低阻值高侧（130mΩ）和低侧（95mΩ）功率管，可提供高达3A的输出电流，并具备出色的负载与线路瞬态响应。输出电压可调范围宽，适用于多种应用环境，尤其适合48V电源总线应用。其他功能包括软启动、热关断、欠压锁定（UVLO）、最大占空比限制定时器和智能电流限制关断定时器。此外，还集成了输出短路保护功能，在反馈（FB）电压过低时提供打嗝（HICCUP）模式，以避免短路时过热。

商品特性

支持80V瞬态电压
工作输入电压范围：4.5V~65V
带频率调节和使能（EN）功能
输出电压范围：1V至VIN
集成上下功率管，最大输出电流3A
工作频率可配置：200kHz~2MHz
CCM/DCM/PFM模式自适应切换
内部环路补偿，简化系统设计
电源正常指示
支持大负载电容启动
保护功能：UVLO、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）
结温范围：-40℃至+125℃
所有端口均具备±2000V（HBM模型）ESD保护
提供增强散热的ESOP-8封装

应用领域

工业控制系统电源
宽电压输入范围电源
低纹波低噪声电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~65V
	输出电压	1V~65V
	输出电流	3A
	开关频率	200kHz~2MHz
	工作温度	-40℃~+125℃@(TJ)
