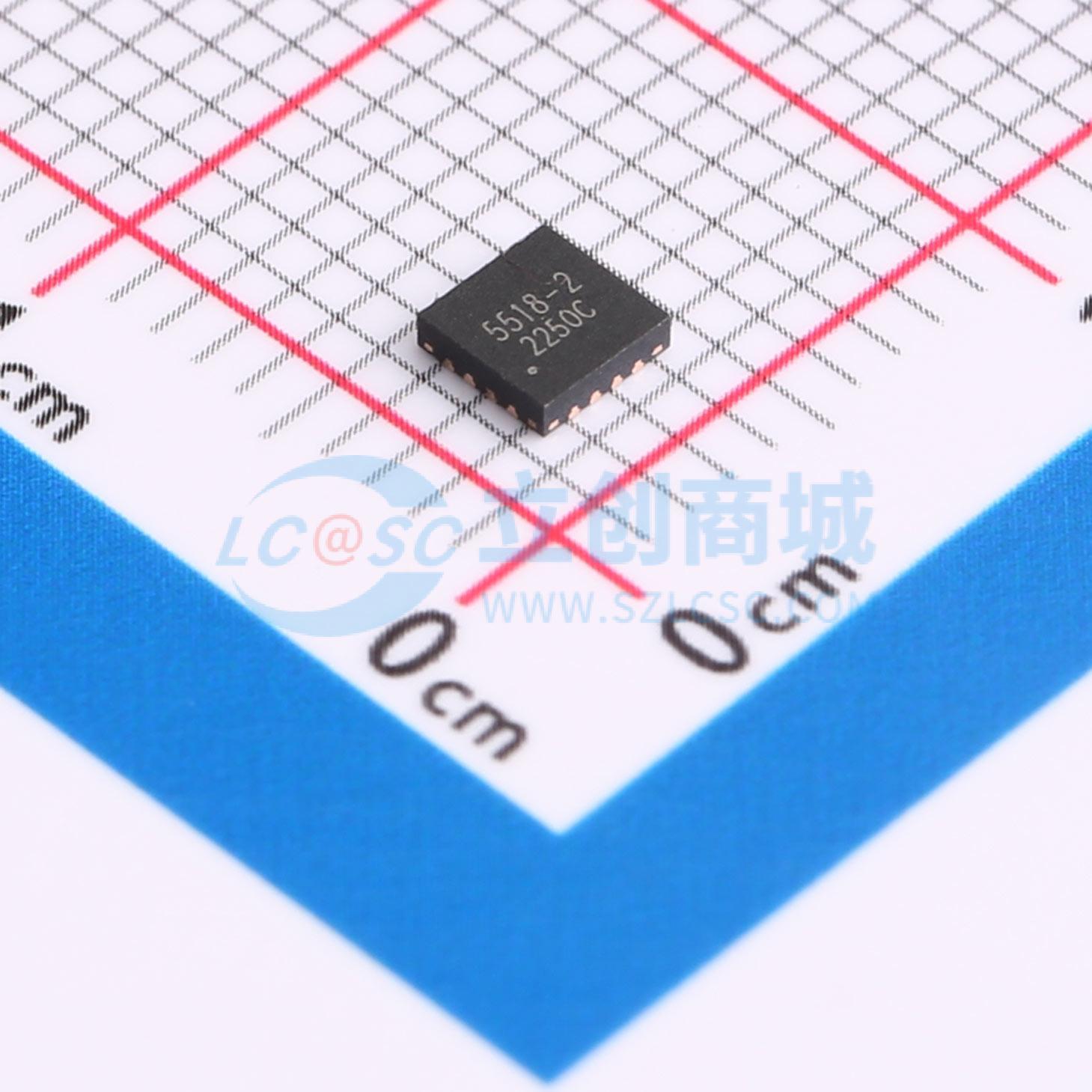

LGS55182QV

停产 5V升压充两节锂电池串充电管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5V同步升压型双节锂电池充电管理IC，最大充电电流2A，8.4V电池，带NTC、输入自适应限流、充电计时、电池电量指示、EN使能、充电电压电流可调。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS55182QV
商品编号: C5369106
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

LGS55182是一款面向5V适配器的升压型2节锂离子电池升压充电器，宽输入范围3.0V~6.5V，最大持续充电电流2A，内部集成了1MHz开关频率和完整的保护功能，全集成功率型MOSFET，对串联型双节电池进行涓流、恒流和恒压充电。可通过使用外接电阻编程用于不同的便携式应用。它还具有可编程充电超时操作和可编程输入电压阈值自适应输入电流限制，不需要任何功率型MOSFET或肖特基二极管，外围元器件简单，具有高达90%以上的充电效率，自身发热量极小。

商品特性

2A的可调充电电流（受实际散热和输入功率限制）
支持7.3V、8.4V、8.6V、8.7V、8.8V的充满电压
28V的输入端耐压保护
28V的电池端耐压保护
宽输入工作电压范围：3.0V~6.5V
峰值效率可达96%、重载效率高达90%
EN功能（QFN版本）
支持最大110°C/130°C（需定制）充电电流热调节
完整的充电状态指示，单双灯选择
ESSOP10封装（θJC = 3.9°C/W）
可编程的自适应输入限流，通过输入电压限制实现
最大功率跟踪，适用于各类适配器
电池电量不足时提供指示和控制后级负载关闭（QFN版本）
输入端保护功能：输入欠压锁定、输入过压
电池端保护功能：充电超时、短路、过压
160°C的过温保护
NTC电阻的电池包充电热插拔

应用领域

移动电源
MP3播放器
MP4播放器
PSP游戏机
NDS游戏机
智能门锁

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	-
	最大充电电流	-
	充电饱和电压	-

	属性	参数值
	放电截止电压	-
	电池类型	-
	电池节数	-
	工作温度	-
