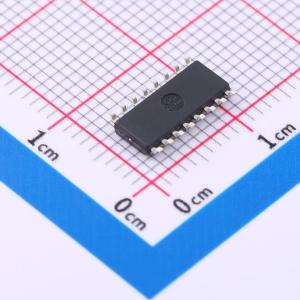

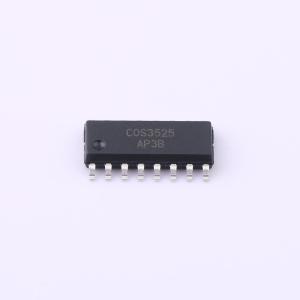

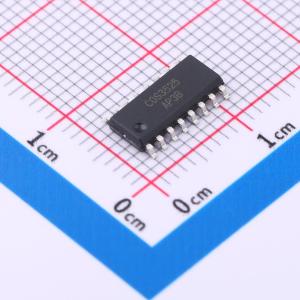

COS3525AP

8V至40V低待机电流脉冲宽度调制器控制电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低功耗，100Hz to 500kHz,升降压脉宽调制控制器（PWM Contoller)
品牌名称: COSINE(科山芯创)
商品型号: COS3525AP
商品编号: C5367536
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

商品概述

COS3525A/3527A系列脉冲宽度调制器集成电路旨在用于各类开关电源设计时，提升性能并减少外部元件数量。片上5.1V基准电压源精度达1%，误差放大器的输入共模范围包含基准电压，无需外部电阻。振荡器的同步输入可使多个器件同步工作，或使单个器件与外部系统时钟同步。CT端和放电端之间的单个电阻可实现宽范围的死区时间调节。这些器件还具备内置软启动电路，仅需一个外部定时电容。关断端可控制软启动电路和输出级，通过脉冲关断的PWM锁存器实现瞬时关断，以及在较长关断命令下实现软启动循环。

商品特性

8V至40V工作电压
低待机电流：5.0mA
5.1V基准电压源精度达1%
100Hz至500kHz振荡器范围
独立的振荡器同步端
可调死区时间控制
内部软启动
逐脉冲关断输入，带滞回功能的欠压锁定
锁存式PWM，防止多脉冲
双源极和漏极输出驱动器
可用封装：SOP16/TSSOP16/DIP16

应用领域

太阳能逆变器
焊接逆变器
电机控制
电池充电器
DC/DC电源
采用电压模式的转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8V~40V
	开关频率	500kHz
	输出电流	500mA
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	49%
	晶体管耐压	-
	拓扑结构	-
	特性	软启动；欠压保护(UVP)
	工作温度	-40℃~+125℃
	反馈方式	副边反馈
