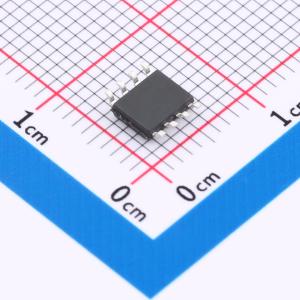

COS3842BD

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: COS384x 系列控制器是峰值电流模式脉冲宽度调制器。在设计离线或直流到直流开关电源时，它们旨在提供更高的性能并减少外部元件数量。内部实现的电路包括欠压锁定（UVLO），其启动电流小于 1mA，以及一个在误差放大器输入端进行精度微调的精密基准源
品牌名称: COSINE(科山芯创)
商品型号: COS3842BD
商品编号: C5367537
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

COS384x系列控制器是峰值电流模式脉冲宽度调制器。在设计离线或直流到直流开关电源时，它们旨在提供更高的性能并减少外部元件数量。内部实现的电路包括欠压锁定（UVLO），其启动电流小于1mA，以及在误差放大器输入处进行精度微调的精密基准源。其他内部电路包括确保锁存操作的逻辑、同时提供限流控制的脉冲宽度调制（PWM）比较器，以及设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。

商品特性

8V至30V工作电压
低启动电流：<1mA
5.1V基准源，精度微调至1%
高达500kHz的电流模式操作
自动前馈补偿
带迟滞的欠压锁定，用于逐周期限流的锁存PWM
双脉冲抑制
针对离线和直流到直流转换器优化的高电流输出驱动器
可用封装：SOP8/TSSOP8/DIP8

应用领域

太阳能逆变器
任意极性的开关稳压器
电机控制
电池充电器
直流/直流电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	-
	工作电压	8V~30V
	开关频率	47kHz~57kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	100%

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	PWM 调制
	反馈方式	副边反馈
