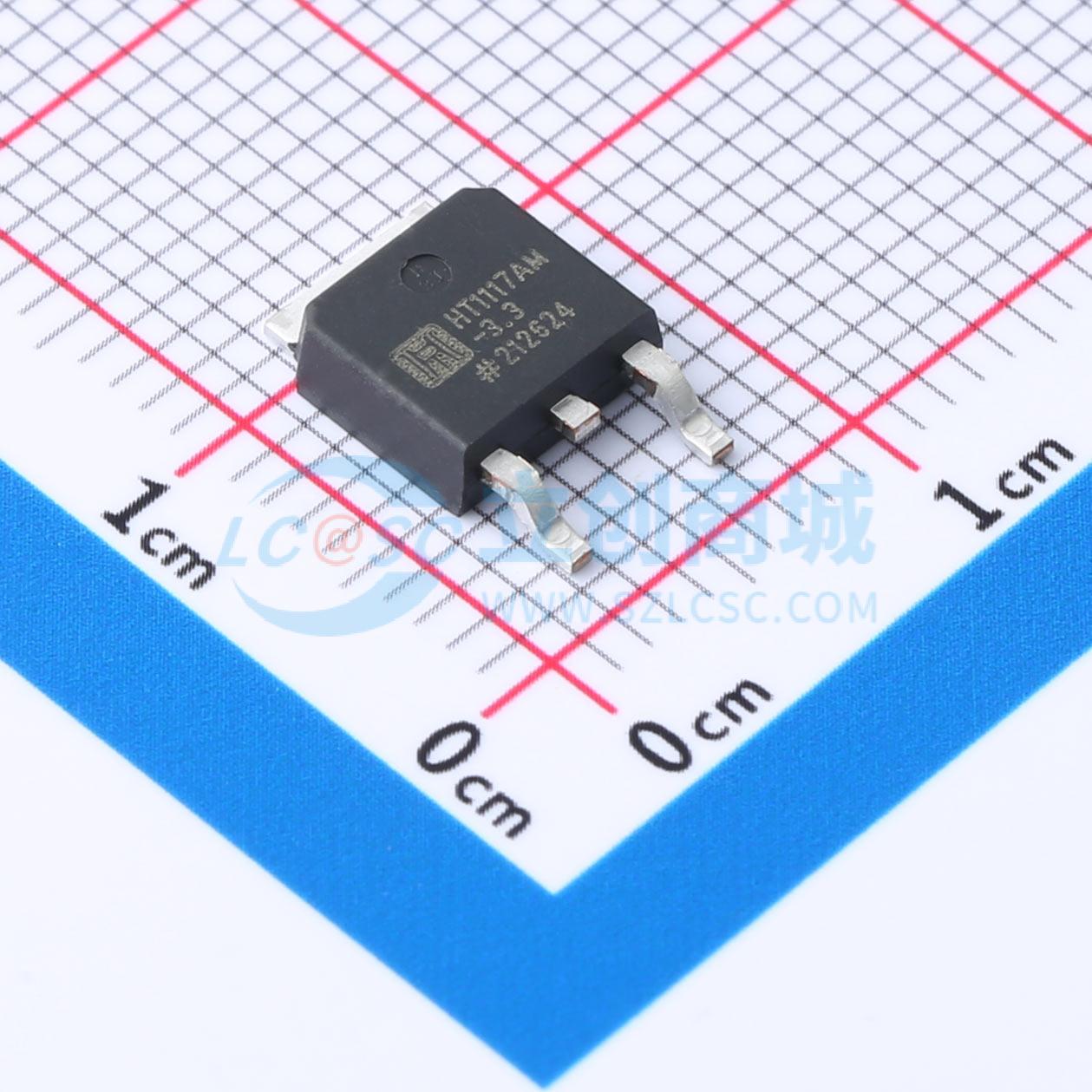

HT1117AM-3.3
1.0A低压差正固定和可调电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT1117A系列正向可调和固定电流稳压器旨在高效提供1A电流。所有内部电路均设计为可在低至1.4V的输入输出电压差下工作。片上微调可将参考电压调整至1%。1.5A的典型电流限制值可在过载条件下最大限度地降低稳压器和电源电路的应力。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1117AM-3.3
- 商品编号
- C5366661
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 64dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；热关断；过热保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
与旧的行业标准三端可调稳压器相比，HT1117显著降低了压差，同时提高了输出电压精度和温度稳定性。这些器件具备输出电流限制、安全工作区补偿和热关断保护功能，方便设计师为众多消费和工业产品供电。HT1117系列与旧的LM317及其衍生器件引脚兼容。
商品特性
- 输出电流超过1.0 A
- 在800 mA和全温度范围内，最大压差为1.2 V
- 固定输出电压为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V
- 具备可调输出电压选项
- 固定电压输出器件无需最小负载
- 参考/输出电压调整精度为±1.0%
- 具备电流限制、安全工作和热关断保护
- 可在最高20 V的输入电压下工作
- 这些器件为无铅器件
应用领域
- 消费和工业设备的调节点
- 2.85 V版本用于有源SCSI终端
- 开关电源后置调节
- 硬盘控制器
- 电池充电器
