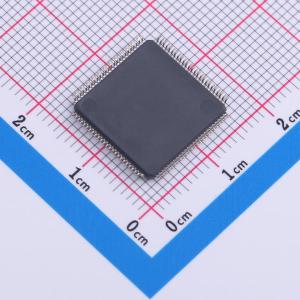

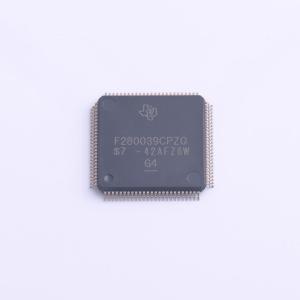

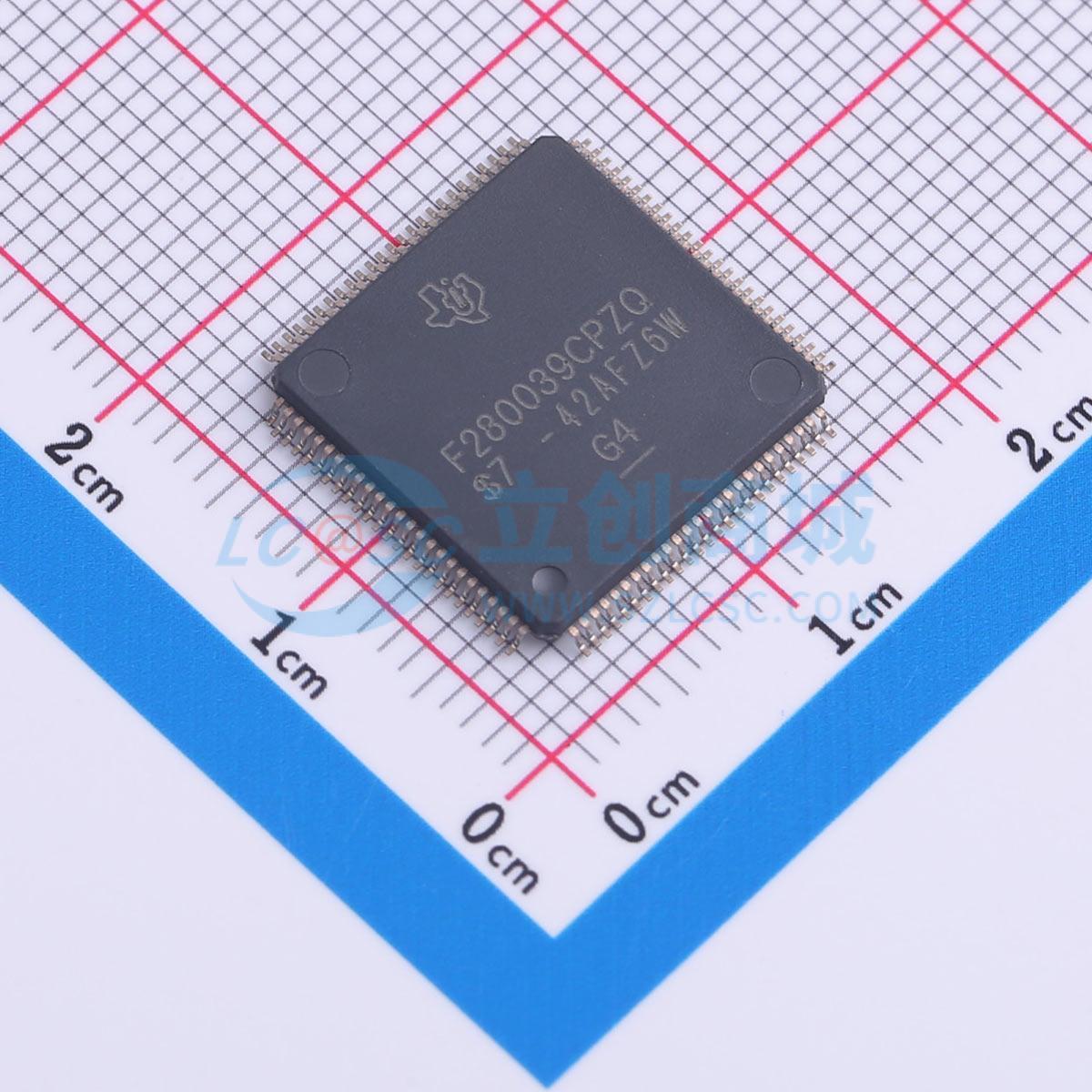

F280039CPZRQ1
F280039CPZRQ1
- 描述
- TMS320F280039C-Q1 具有 CLA、CLB、AES 和 CAN-FD 的汽车类 C2000™ MCU 120MHz 384KB 闪存、FPU 和 TMU
- 品牌名称
- TI(德州仪器)
- 商品型号
- F280039CPZRQ1
- 商品编号
- C5366681
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 编带
- 商品毛重
- 1.220984克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 120MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 384KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 34.5KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.14V~3.63V | |
| 工作温度 | -40℃~+125℃ |
商品概述
TMS320F28003X (F28003X) 是C2000实时微控制器系列的一员,该系列可扩展、超低延迟的设备专为电力电子应用设计,包括但不限于:高功率密度、高开关频率以及支持GaN和SiC技术的应用。
这些应用包括:
- 电机驱动
- 家用电器
- 混合动力、电动及动力系统
- 太阳能及电动汽车充电
- 数字电源
- 车身电子与照明
- 测试与测量
实时控制子系统基于TI的32位C28X DSP核心,提供120 MHz的信号处理性能,支持从片上闪存或SRAM运行浮点或定点代码。C28X CPU通过浮点单元(FPU)、三角函数数学单元(TMU)和VCRC(循环冗余校验)扩展指令集进一步增强,加快了实时控制系统中常用算法的速度。
CLA可以显著减轻主C28X CPU的常见任务负担。CLA是一个独立的32位浮点数学加速器,能够与CPU并行执行。此外,CLA有自己的专用内存资源,并可以直接访问典型控制系统所需的外围设备。支持ANSI C的一个子集是标准配置,硬件断点和硬件任务切换等关键特性也是标准配置。
F28003X支持高达384KB(192KW)的闪存,分为三个128KB(64KW)的存储库,这使得编程和执行可以并行进行。还有高达69KB(34.5KW)的片上SRAM可用以补充闪存。
F28003X上的实时固件更新硬件增强功能允许快速地从旧固件切换到新固件,从而在更新设备固件时最小化应用程序停机时间。
高性能模拟模块集成在F28003X实时微控制器(MCU)上,并与处理单元和PWM单元紧密耦合,以提供最佳的实时信号链性能。十六个PWM通道均支持频率无关分辨率模式,可控制从三相逆变器到功率因数校正和先进的多电平功率拓扑的各种功率级。
可配置逻辑块(CLB)的加入允许用户添加自定义逻辑,并可能将类似FPGA的功能集成到C2000实时MCU中。
通过各种行业标准通信端口(如SPI、SCI、I2C、PMBus、LIN、CAN和CAN FD)支持接口,并提供多种引脚复用选项以优化信号放置。快速串行接口(FSI)能够在隔离边界上实现高达200Mbps的可靠通信。
新的Host Interface Controller(HIC)是C2000平台的一个高吞吐量接口,允许外部主机直接访问TMS320F28003X的资源。
商品特性
- TMS320C28x 32位DSP核心,主频120 MHz - IEEE 754浮点单元 (FPU)
- 支持快速整数除法 (FINTDIV) - 三角函数数学单元 (TMU)
- 支持非线性比例积分微分 (NLPID) 控制 - CRC引擎和指令 (VCRC)
- 十个硬件断点(带ERAD)
- 可编程控制律加速器 (CLA),120 MHz IEEE 754单精度浮点指令,独立于主CPU执行代码
- 片上存储器 - 384KB (192Kw) 闪存(ECC保护),分布在三个独立的存储库中 - 69KB (34.5Kw) RAM(ECC保护)
- 双区域安全 - 安全启动和JTAG锁定
- 时钟和系统控制 - 两个内部10-MHz振荡器 - 晶体振荡器或外部时钟输入 - 带窗口看门狗定时器模块 - 缺失时钟检测电路 - 双时钟比较器 (DCC)
- 3.3-V I/O设计 内部VREG生成支持单电源设计 欠压复位 (BOR) 电路
- 系统外设 6通道直接内存访问 (DMA) 控制器 55个可单独编程的多路复用通用输入/输出 (GPIO) 引脚 - 23个模拟引脚上的数字输入 - 2个模拟引脚上的数字输入/输出 (AGPIO) 增强型外设中断扩展 (ePIE) 多种低功耗模式 (LPM) 支持 嵌入式实时分析和诊断 (ERAD) 唯一标识 (UID) 号
- 通信外设 一个电源管理总线 (PMBus) 接口 两个互连集成电路 (I2C) 接口 一个控制器局域网 (CAN/DCAN) 总线端口 一个灵活数据速率的控制器局域网 (CAN FD/MCAN) 总线端口 两个串行外设接口 (SPI) 端口 两个UART兼容的串行通信接口 (SCI) 两个UART兼容的本地互联网络 (LIN) 接口 快速串行接口 (FSI),一个发送器和一个接收器(最高200Mbps)
- 模拟系统 - 三个4-MSPS、12位模数转换器 (ADC) 最多23个外部通道(包括两个gpdac输出) 每个ADC四个集成后处理块 (PPB) 四个带12位参考的窗口比较器 (CMPSS) 数字毛刺滤波器 两个12位缓冲DAC输出
- 增强型控制外设 - 16个ePwM通道,其中8个通道具有高分辨率能力(150-ps分辨率) 集成死区支持 集成硬件跳闸区 (TZs) 三个增强型捕获 (eCAP) 模块 其中一个eCAP模块具有高分辨率捕获 (HRCAP) 功能 两个增强型正交编码器脉冲 (eQEP) 模块,支持Cw/CCw操作模式 八个Sigma-Delta滤波模块 (SDFM) 输入通道(每个通道两个并行滤波器) 标准SDFM数据滤波 比较器滤波器,用于过值或欠值条件下的快速响应 嵌入式图案生成器 (EPG)
- 可配置逻辑块 (CLB) - 4个瓦片 - 增强现有外设功能 - 支持位置管理解决方案
- 主机接口控制器 (HIC) - 从外部主机访问内部存储器
- 背景CRC (BGCRC) - 对32位数据进行单周期CRC计算 高级加密标准 (AES) 加速器
- 实时固件更新 (LFU) - 从旧固件到新固件的快速上下文切换 - 闪存库擦除时间改进
- 诊断功能 存储器上电自检 (MPOST) 硬件内置自检 (HwBIST)
- 功能安全合规目标 - 为功能安全应用开发 提供ISO 26262和IEC 61508系统设计文档 系统能力达到ASIL D和SIL 3 硬件能力达到ASIL B和SIL 2
- 安全相关认证 计划通过TÜV SÜD认证,达到ISO 26262 ASIL B和SIL 2
- 封装选项:100引脚低剖面四方扁平封装 (LQFP) [PZ后缀] 80引脚低剖面四方扁平封装 (LQFP) [PN后缀] 64引脚 (LQFP) [PM后缀] 48引脚 (LQFP) [PT后缀]
- 温度选项:环境温度 (TA):-40℃至125℃ 结温 (TJ):-40℃至150℃
