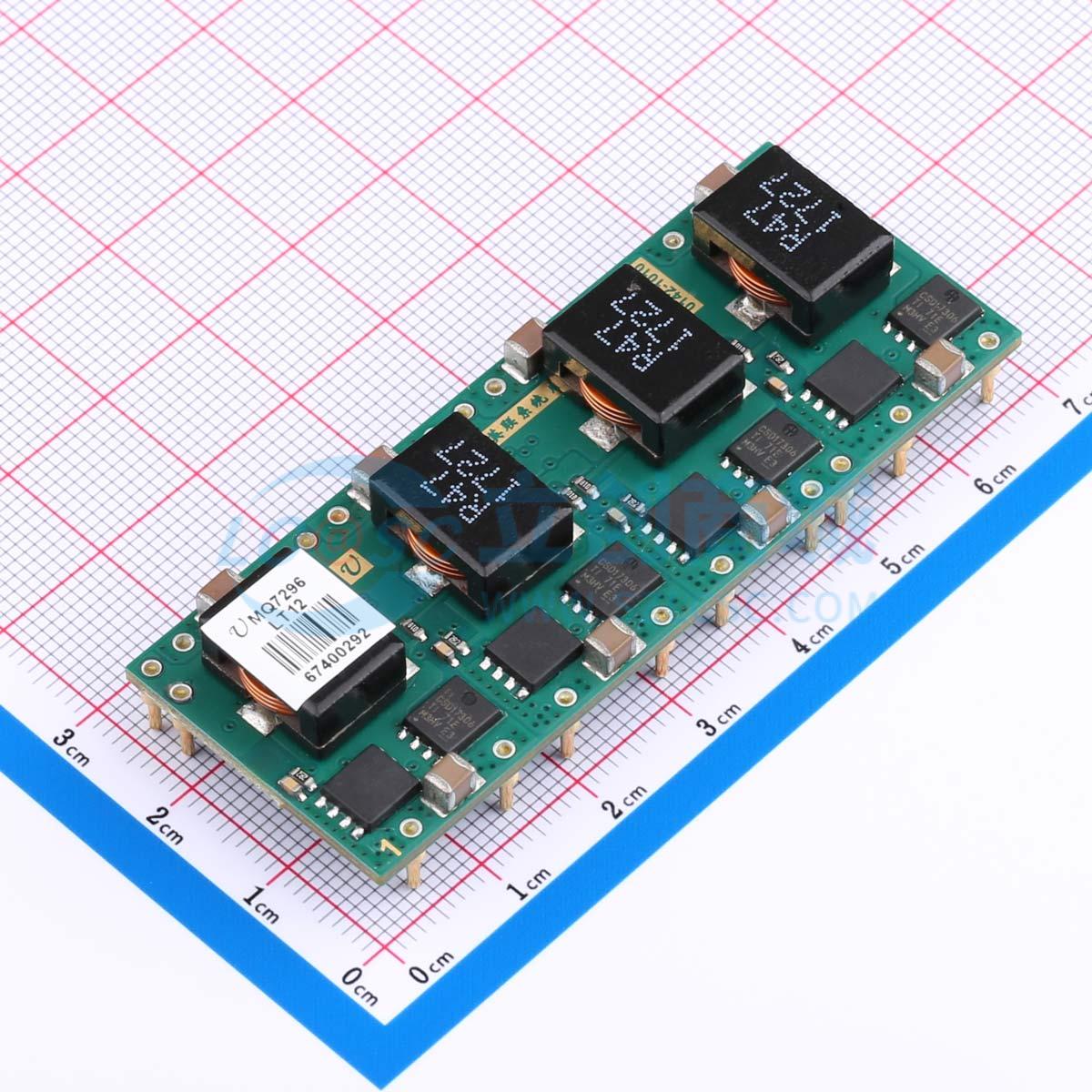

MQ7296LT12

非隔离式DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Union(英联)
商品型号: MQ7296LT12
商品编号: C5366581
商品封装: 插件,68.1x26.5mm
包装方式: 盒装
商品毛重: 32.05克(g)

商品参数

商品概述

CompatXTM MQ7296L系列电源模块是非隔离式DC-DC转换器，可在6Vdc至14Vdc的宽输入电压范围内工作，并提供精度为±2%的稳压直流输出，采用行业标准引脚配置。该模块适用于使用非稳压12V电源总线的应用。模块的最大输出电流额定值为100A，典型满载效率超过93%。标准特性包括正逻辑远程开/关控制和输出电压调节、过流保护、过温保护。可选特性包括通孔或SMD封装。

商品特性

非稳压12V输入电压
输出电压：0.8V~2V
输出电流高达100A
输出电压纹波：40mVPP
高效率93%（12V输入，2V输出，80A）
远程开/关控制
过流/短路保护
过温保护
远程感测
Easy Track TM
高可靠性：设计满足500万小时MTBF
PCB占用空间小：68.1mmx26.5mmx10.6mm或2.68in x 1.05in x 0.42in
工作温度：-40℃至+85℃
符合UL/IEC/EN60950标准

应用领域

工作站、服务器
台式计算机
DSP应用
分布式电源架构
电信设备
数据通信设备
无线通信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(20个/盒，最小起订量 1 个)

个

起订量：1 个20个/盒

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	工作电压(Vin)	6V~14V
	输出电压精度	±2%
	输出电压(Vout)	800mV~2V
	输出电流(最大值)	100A
	转换效率	93%
	开关频率	1MHz

	属性	参数值
	纹波噪声	40mVp-p
	特性	过流保护；短路保护；过热保护
	长度	68.1mm
	宽度	26.5mm
	高度	10.6mm
	工作温度	-40℃~+85℃
