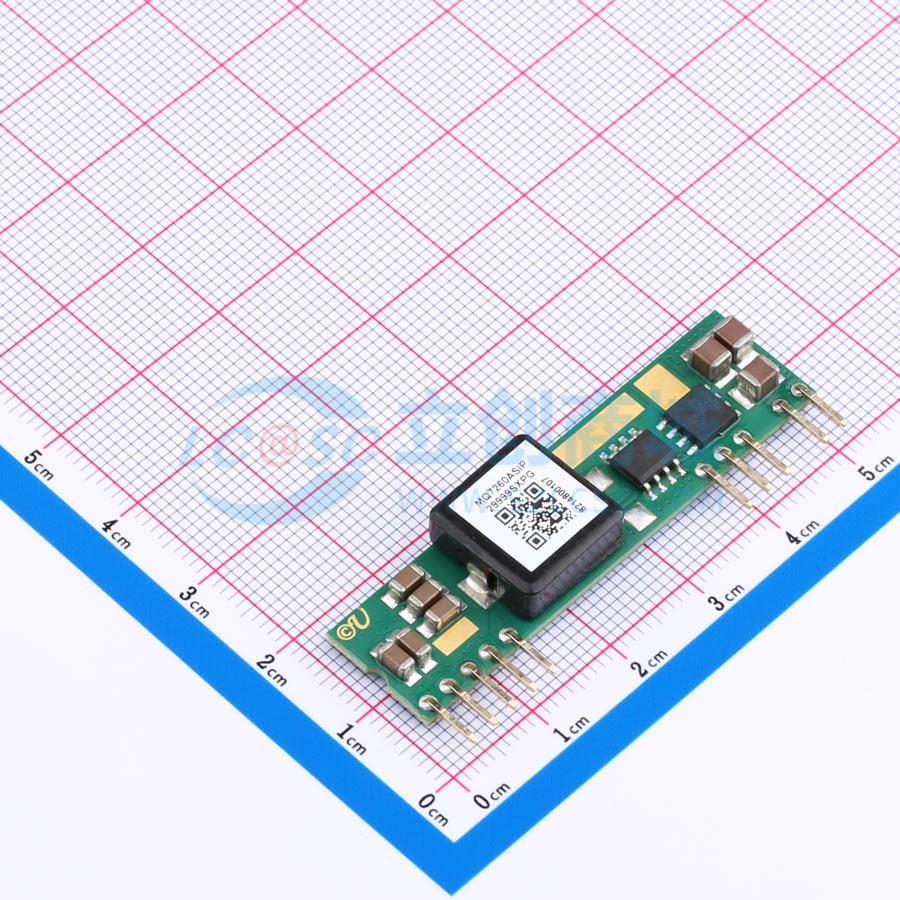

MQ7260ASIP29999SXPG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Union(英联)
商品型号: MQ7260ASIP29999SXPG
商品编号: C5366583
商品封装: SIP,50.8x8mm
包装方式: 盒装
商品毛重: 8.13克(g)

商品参数

商品概述

SuperTarzan MQ7260ASIP/IBA系列电源模块是非隔离式DC-DC转换器，可在8Vdc至14Vdc的宽输入电压范围内工作，并提供具有行业标准引脚配置、精度为±2%的稳压直流输出。该模块适用于10V或14V电源总线的应用。模块的最大输出电流额定值为20A，典型满载效率超过95%。标准特性包括正逻辑远程开/关控制和输出电压调节、过流保护、过温保护。可选特性包括输出电压远程感应补偿。

商品特性

宽工作电压：8V ~ 14V
输出电流高达20A
输出电压纹波：20mVPP
高效率95%
过流/短路保护
过温保护
远程开/关控制 - 负逻辑或正逻辑
高可靠性：设计满足500万小时MTBF
输出电压远程感应补偿（后缀为“s”）
PCB占用空间小：50.8mmx12.7mmx8.0mm或2.0英寸x0.50英寸x0.31英寸
在+60℃自然对流条件下无需降额使用
符合UL/IEC/EN60950标准
可选符合RoHS标准

应用领域

工作站、服务器
台式计算机
DSP应用
分布式电源架构
电信设备
数据通信设备
无线通信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(40个/盒，最小起订量 1 个)

个

起订量：1 个40个/盒

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	工作电压(Vin)	8V~14V
	输出电压精度	±2%
	输出电压(Vout)	750mV~5.5V
	输出电流(最大值)	20A
	转换效率	95%
	最大容性负载	6600uF

	属性	参数值
	开关频率	300kHz
	纹波噪声	20mVp-p
	特性	过流保护；短路保护；过热保护
	长度	50.8mm
	宽度	12.7mm
	高度	8mm
	工作温度	-40℃~+85℃
