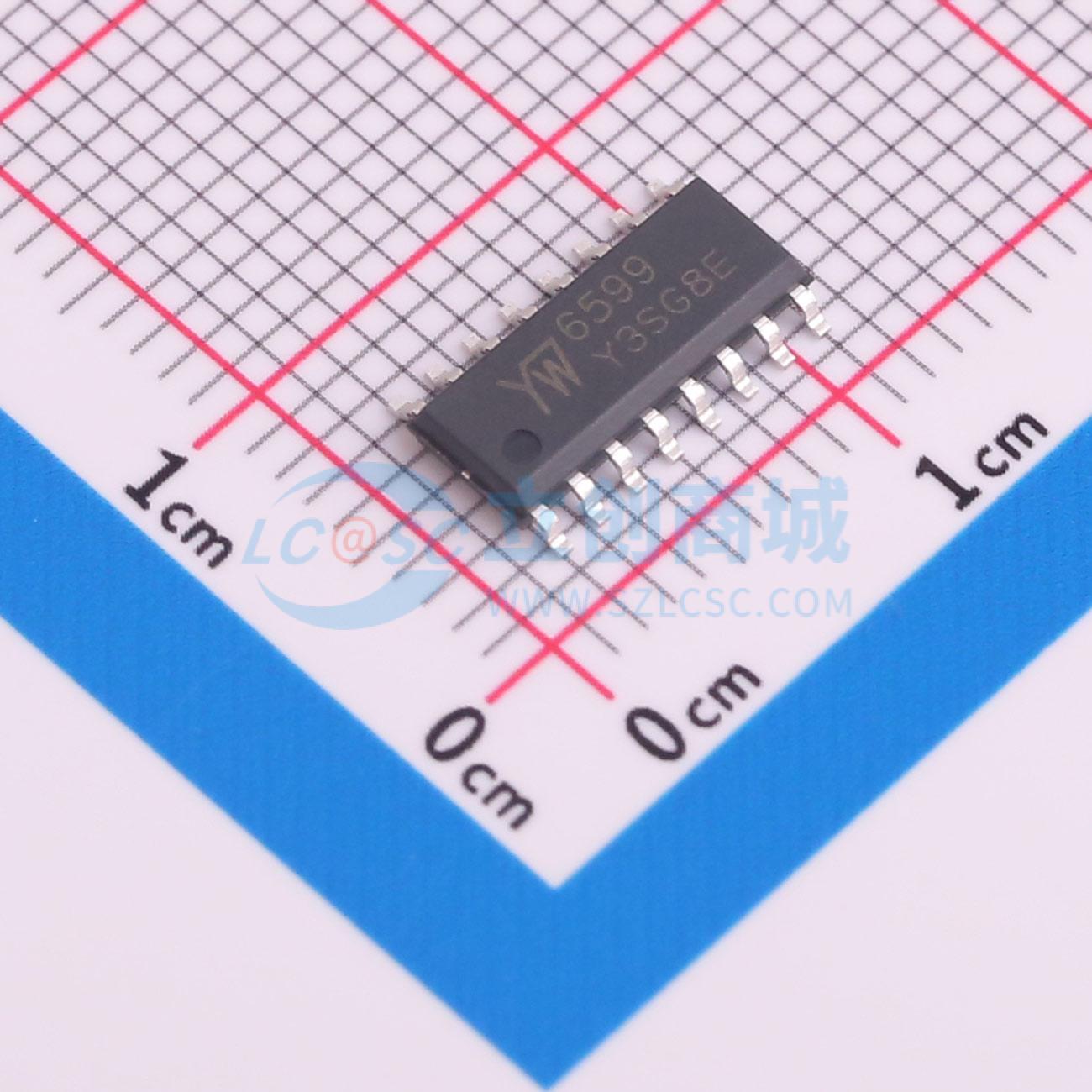

YW6599

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 6599是一个用于谐振半桥拓扑电路的精确的双端控制器。它提供50%的占空比：高端和低端同时输出相位差180°。通过工作频率的调整来实现输出电压的调整。
品牌名称: YW(友旺)
商品型号: YW6599
商品编号: C5365942
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

6599是一个用于谐振半桥拓扑电路的精确的双端控制器。它提供50%的占空比：高端和低端同时输出相位差180°。通过工作频率的调整来实现输出电压的调整。两个开关管的开启和关断之间有一个固定的死区时间，保证软开关和高频下的可靠工作。用自举方法驱动高端开关，IC内集成一个快速恢复自举二极管。芯片的工作频率范围可根据外部元件调节。为防止电流冲击，开关频率从设定的最大频率启动，然后逐步降低到由控制回路得到的稳定值为止。利用这个非线性的频率变化将输出电压过冲降到最低限度；启动过程也可设定。在轻载状态下，芯片可以强制进入间歇脉冲工作模式，最大程度降低芯片功耗。IC的功能包括非锁定低边禁止输入以实现过流保护，具有变频和延迟关断，然后再自动重启。当第一级的保护不足时更高级的过流保护将闭锁IC以控制初级电流。这些组合提供完全的过载和短路保护。另外还有锁定关断输入（DIS）可以轻松实现过温或过压保护。一个PFC控制器接口，可以在过流关机和DIS端口为高或者工作在间歇脉冲模式时关掉PFC。

商品特性

50%占空比，谐振半桥变频控制
高精度振荡器
高至500kHz的工作频率
两级过流保护：变频和锁定关断
PFC控制器的接口
锁定关断输入端口
轻载脉冲工作模式
上电/断电顺序或欠压保护输入
非线性软启动功能
300/800Ω mA高侧和低侧驱动能力，并带有欠压下拉功能

应用领域

液晶电视和等离子电视的电源
台式电脑和初级服务器
电信设备开关电源
交直流适配器的开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.85V~16V
	开关频率	240kHz~260kHz
	耗散功率(Pd)	1W

	属性	参数值
	最大占空比	50%
	拓扑结构	半桥式
	特性	短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃
	反馈方式	副边反馈
