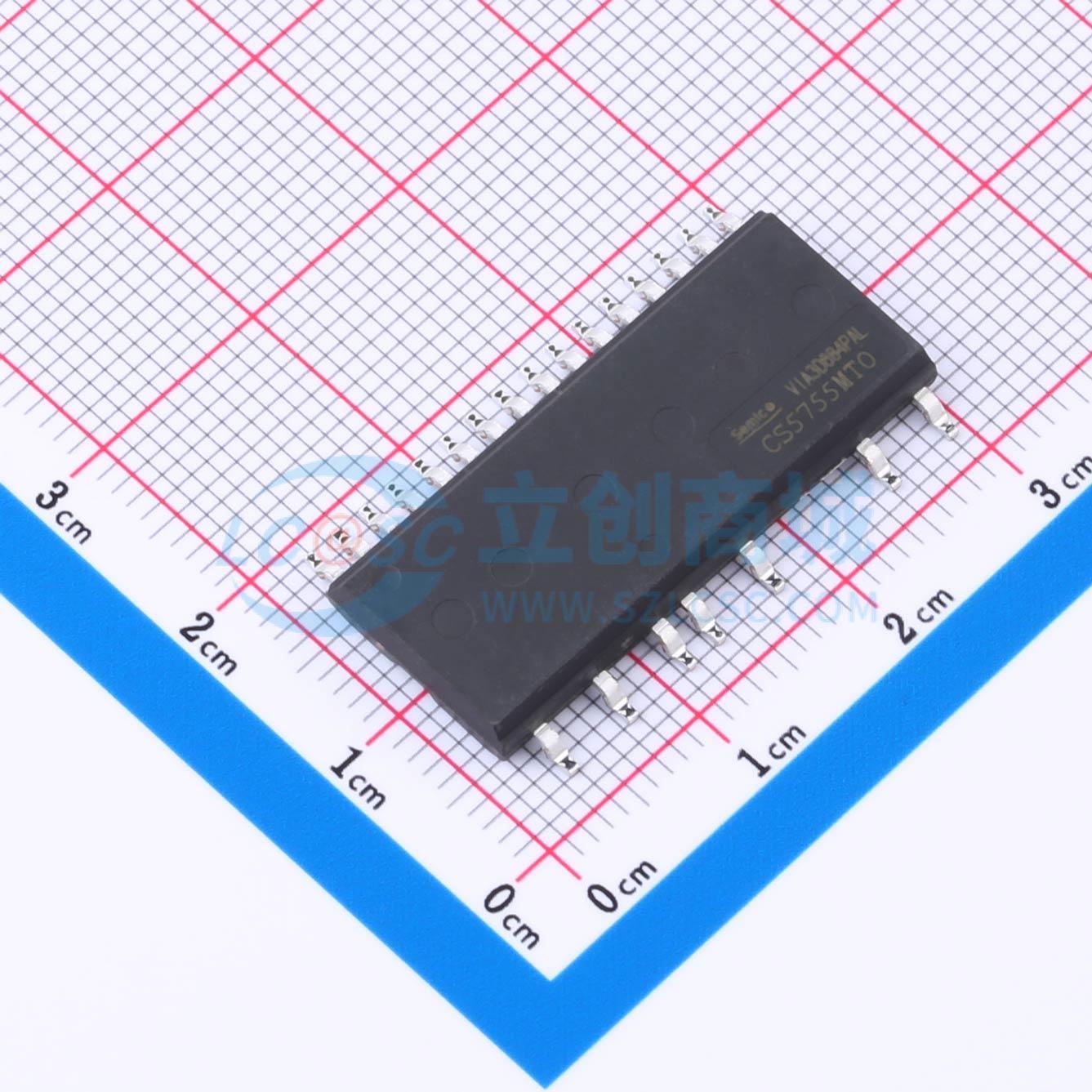

CS5755MTO
功率集成电路*IPM
- 描述
- 高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于较低功率电机驱动，如风扇电机。其内置了 6 个快恢复 MOSFET 和 3 个半桥 HVIC 栅极驱动电路。内部集成了欠压保护电路，提供了优异的保护和故障安全操作。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。提供一个温度感测输出端口，另外内部集成了自举二极管，简化了外围线路。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS5755MTO
- 商品编号
- C5365958
- 商品封装
- SOP-23H
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 1.2Ω@5V | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13.5V~16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 15kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 14.5W | |
| 静态电流(Iq) | 100uA；700uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | - |
