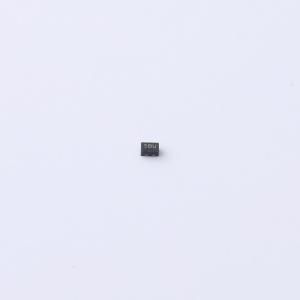

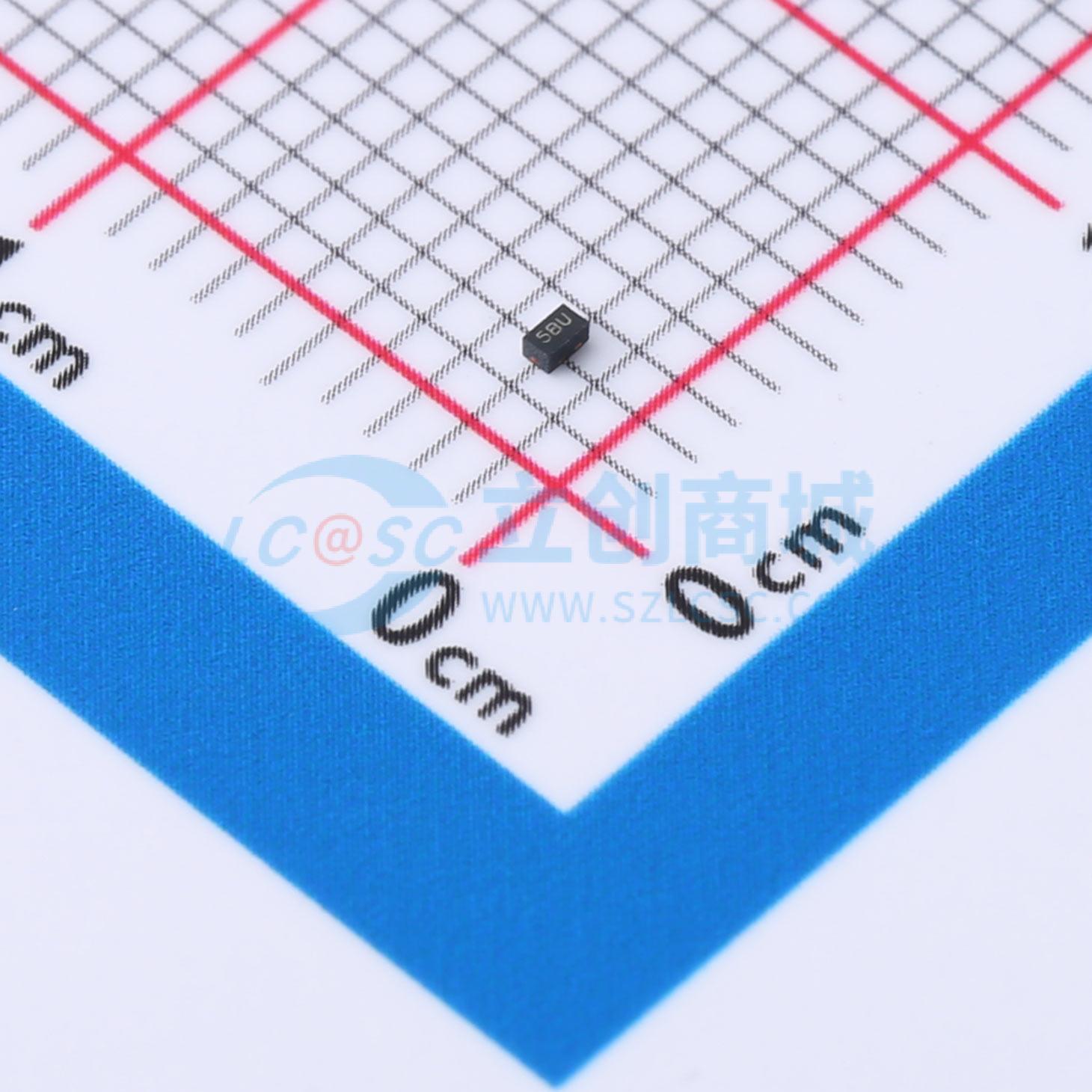

GESD0501BU-5BU
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有超低电容、高防护能力，适用于保护高速数据线免受ESD干扰
- 品牌名称
- JUXING(钜兴)
- 商品型号
- GESD0501BU-5BU
- 商品编号
- C5365358
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
GESD0501BU是一款低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。GESD0501BU典型电容为0.25pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±8kV接触放电、±15kV空气放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±20kV（接触放电）、±20kV（空气放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（1.0mmx0.6mmx0.5mm）
- 保护一条数据、控制线
- 低电容：0.25pF（典型值）
- 低漏电流
- 低钳位电压
应用领域
- 串行ATA
- 台式机、服务器和笔记本电脑
- 手机
- MDDI端口
- USB数据线保护
- 显示端口
- 数字视频接口（DVI）
