温馨提醒：图片仅供参考，商品以实物为准

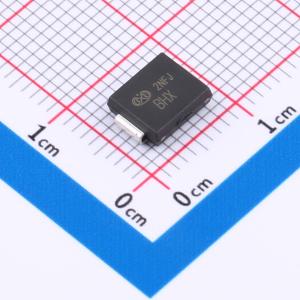

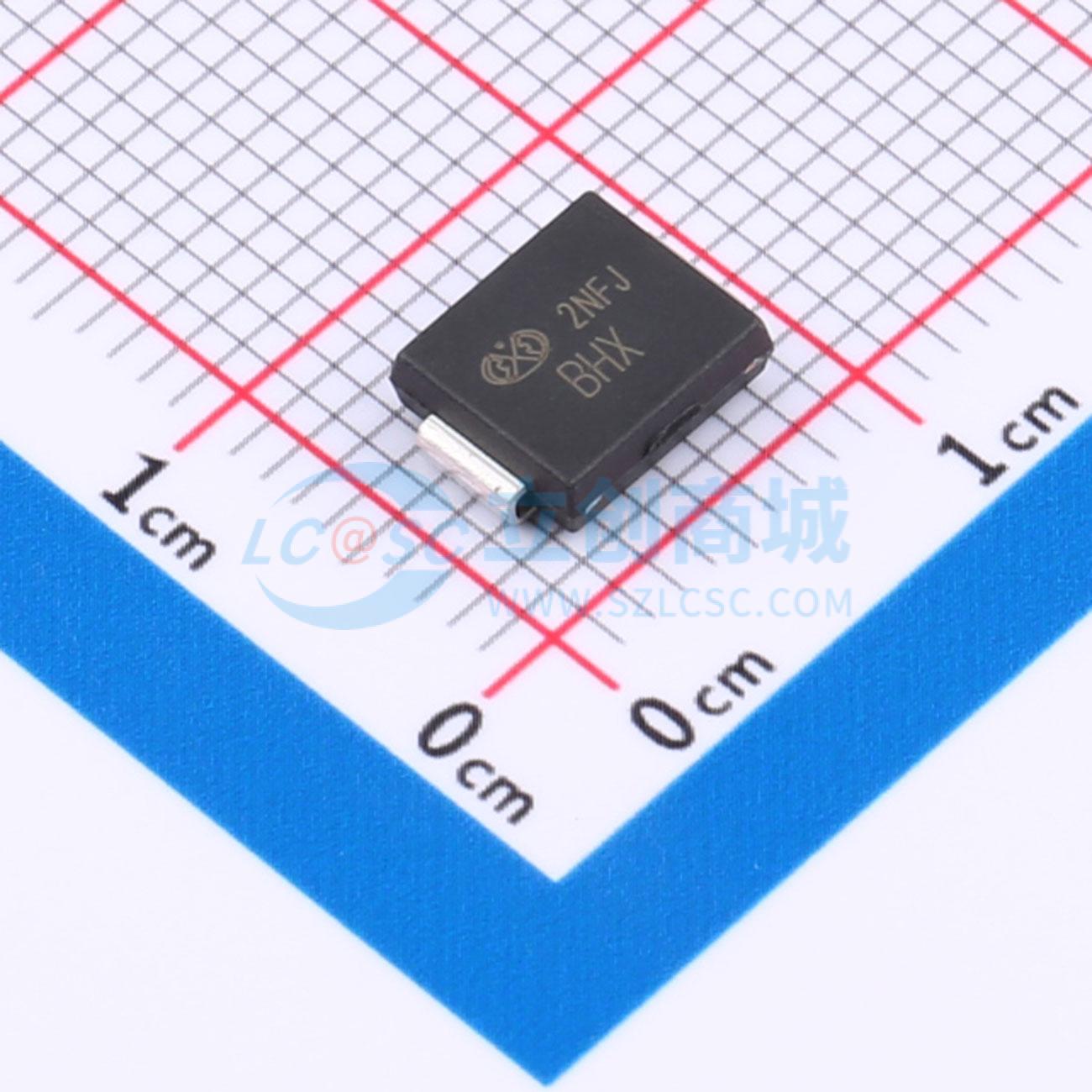

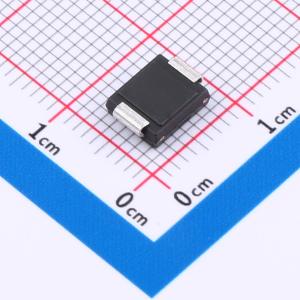

SMCJ220CA
双向TVS 220V截止 峰值脉冲电流：4.2A
- 描述
- 特性：1500W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%。 出色的钳位能力。 低增量浪涌电阻。 当 VBR min > 12V 时，典型 IR 小于 1μA。 适用于表面贴装应用，以优化电路板空间。 薄型封装
- 品牌名称
- JUXING(钜兴)
- 商品型号
- SMCJ220CA
- 商品编号
- C5365537
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.347克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 220V | |
| 钳位电压 | 356V | |
| 峰值脉冲电流(Ipp) | 4.2A | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 246V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 在10/1000μs波形下，峰值脉冲功率能力达1500W，重复率（占空比）：0.01%
- 出色的钳位能力
- 低增量浪涌电阻
- 当最小击穿电压VBR > 12V时，典型反向电流IR小于1μA
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 典型故障模式为因过压或过流导致短路
- 晶须测试依据JEDEC JESD201A标准的表4a和4c进行
- 符合IEC-61000-4-2标准，静电放电抗扰度30kV（空气放电）、30kV（接触放电）
- 依据IEC 61000-4-2标准对数据线进行静电放电保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群保护
- 快速响应时间：从0V到最小击穿电压BV，典型值小于1.0ps
- 玻璃钝化芯片结
- 保证高温回流焊接：260℃/40秒
- 击穿电压VBR与结温TJ的关系：VBR ÷ TJ = VBR@25℃ × (1 + αT × (TJ - 25))（αT：温度系数，典型值为0.1%）
- 塑料封装的阻燃等级为UL V-0
- 符合J-STD-020标准的MSL 1级，无铅焊接最高峰值温度260℃
- 雾锡无铅电镀
- 符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD-609A.01）
