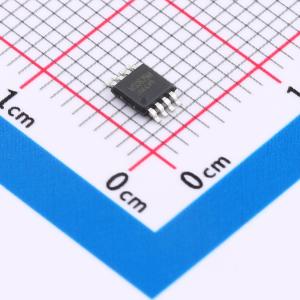

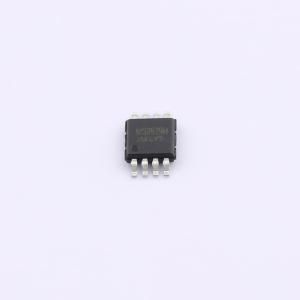

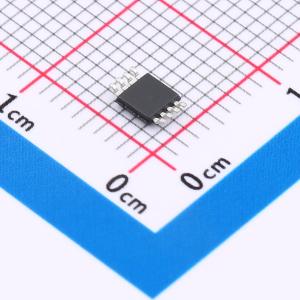

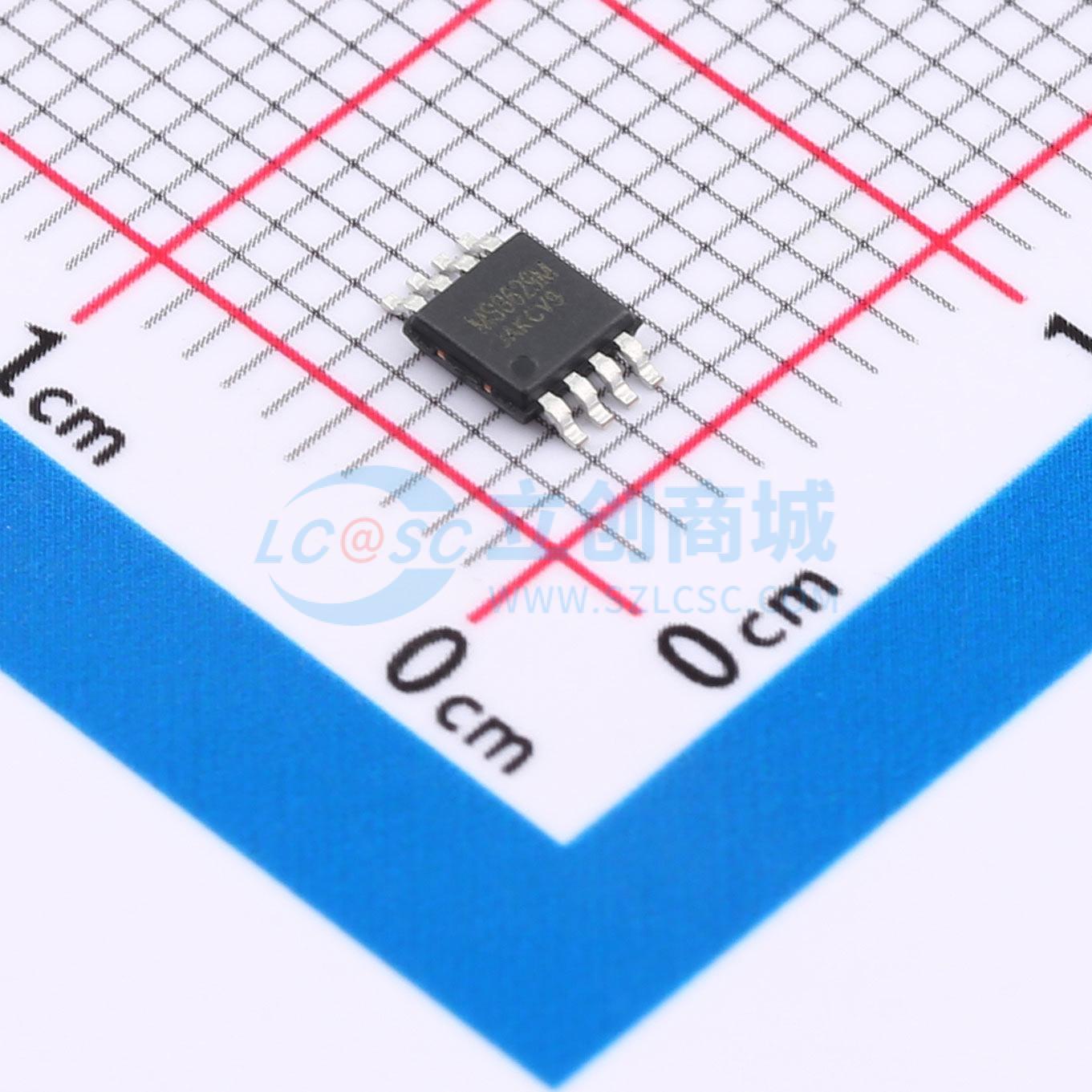

温馨提醒：图片仅供参考，商品以实物为准
MS8629M
零漂移、单电源、输入输出轨到轨高精度运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS8628/MS8629/MS8630为输出幅度轨到轨、宽带宽、低噪声、自稳零放大器，具有超低失调、漂移和偏置电流特性。它采用1.8V至5V单电源（±0.9V至±2.5V双电源）供电。具有以前昂贵的自稳零或斩波放大器才具有的特性优势，此外，还大大降低了大多数斩波稳定放大器存在的数字开关噪声。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS8629M
- 商品编号
- C5363943
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3.8MHz | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 压摆率(SR) | 1.25V/us | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电流(Ios) | 40pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 静态电流(Iq) | 850uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 900mV~2.5V；-2.5V~-900mV | |
| 功能特性 | - |
商品概述
MS8628/MS8629/MS8630是一款输出幅度轨到轨、宽带宽、低噪声的自稳零放大器，具备超低的失调电压、漂移和偏置电流特性。它采用1.8V ~ 5V单电源（±0.9V ~ ±2.5V双电源）供电。该系列器件具备以往昂贵的自稳零或斩波放大器才有的特性优势，同时显著降低了大多数斩波稳定放大器中存在的数字开关噪声。超低的失调电压、失调电压漂移和噪声使器件在工作温度范围内的漂移近乎为零，这对于位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统可利用其轨到轨输入和输出摆幅能力，以降低输入偏置的复杂度，并最大化信噪比。MS8628/MS8629/MS8630的工作温度范围为-40℃ ~ 125℃。MS8628提供SOP8封装，MS8629提供SOP8、MSOP8和DFN8封装，MS8630提供SOP14和TSSOP14封装。
商品特性
- 最低噪声的自稳零放大器
- 低失调电压：2μV（典型值）
- 输入失调漂移：0.03μV/℃
- 轨到轨的输入输出摆幅
- 单电源1.8V ~ 5.5V的工作范围
- 开环增益：145dB（典型值）
- 电源抑制比：130dB（典型值）
- 共模抑制比：140dB（典型值）
- 极低输入偏置电流
- 低工作电流
- 过载恢复时间：50μs
- 无需外部元件
应用领域
- 汽车传感器
- 压力与位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
- 光电二极管放大器
