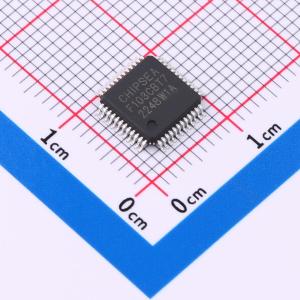

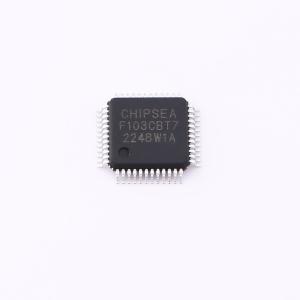

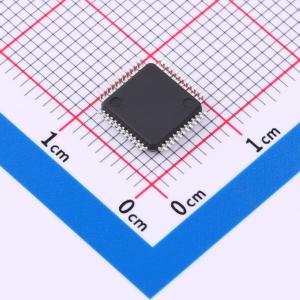

CS32F103CBT7
基于Arm Cortex-M3内核的32位微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS32F103x8 和CS32F103xB 系列MCU 使用高性能的ARM Cortex -M3 32 位的RISC 内核,工作频率为72MHz,嵌入64/128KBytes flash 和20KBytes SRAM。CS32F103x 系列包含4 种不同封装,涵盖48脚到100 脚等多款产品。芯片提供标准的通信接口(I2C、SPI、USART)、2 路12Bit ADC、3 个16 位通用定时器和1 个电机控制高级定时器、1 个USB 接口和1 个CAN 接口。
- 品牌名称
- CHIPSEA(芯海科技)
- 商品型号
- CS32F103CBT7
- 商品编号
- C5361146
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.35克(g)
商品参数
参数完善中
商品概述
CS32F103x8 和CS32F103xB 系列MCU 使用高性能的ARM Cortex -M3 32 位的RISC 内核,工作频率为72MHz,嵌入64/128KBytes flash 和20KBytes SRAM。CS32F103x 系列包含4 种不同封装,涵盖48脚到100 脚等多款产品。芯片提供标准的通信接口(I2C、SPI、USART)、2 路12Bit ADC、3 个16 位通用定时器和1 个电机控制高级定时器、1 个USB 接口和1 个CAN 接口。 CS32F103x8 和CS32F103xB 系列MCU 产品供电电压为2.0V 至3.6V, -40°C 至 +85/105°C 的工作温度范围,一系列的省电模式保证低功耗应用的要求。 CS32F103x8 和CS32F103xB 系列微控制器适用多种应用场景,例如电机驱动、医疗手持设备、PC 外设、GPS 平台及其它工业应用。
商品特性
- 内核:32 位ARM Cortex -M3,最高72MHz 工作频率,单周期乘法和硬件除法
- 存储器:64K/128KBytes 的Flash 存储器,20KBytes 的SRAM
- 工作环境:VDD 电压:2.0~3.6V,VDDA 电压:2.0~3.6V,环境温度: -40~85/105°C
- 电源管理:低功耗模式:睡眠、深度睡眠和掉电模式,支持上电/掉电复位(POR/PDR)
- 时钟模块:内部8MHz RC 振荡器(HRC),内部40kHz RC 振荡器(LRC),4~16MHz 晶体振荡器(HXT),32.768kHz 低速晶体振荡器(LXT),锁相环(PLL),最高支持72MHz
- 最多80 个快速I/O:37/51/80 个I/O 口,全部可以映射到16 个外中断向量;部分I/O 能耐受5V 电压输入
- 2 个12 位ADC,最高1μS 转换时间,支持16 个外部输入通道,双采样和保持功能,内置温度传感器,输入电压转换范围:0~VDDA
- 定时器:3 个16 位通用定时器,每个定时器有多达4 个用于输入捕获/输出比较/PWM 或脉冲计数的通道和增量编码器输入;1 个16 位高级控制定时器,带死区控制、紧急刹车和用于电机控制的PWM;1 个独立看门狗定时器(FWDT);1 个窗看门狗定时器(WWDT);1 个系统时间定时器:24 位自减型计数器
- 7 通道DMA 控制器,支持的外设:SPIx, I2Cx, USARTx, TIMx, ADC
- 中断和事件:多达43 个可单独屏蔽的中断通道,16 个优先级可选,16 个外部中断线和3 个内部中断线
- 通信接口:2 个USART,2 个I2C 接口,支持主/从模式,2 个SPI 接口,支持主/从模式,1 个CAN 接口(2.0B 主动),1 个USB2.0 全速接口,支持设备模式
- CRC 发生/校验器
- 96 位芯片唯一识别码
- 串行调试接口(SWD)
- 封装:QFN48,LQFP48,LQFP64,LQFP100
应用领域
- 电机驱动
- 医疗手持设备
- PC 外设
- GPS 平台
- 其它工业应用
