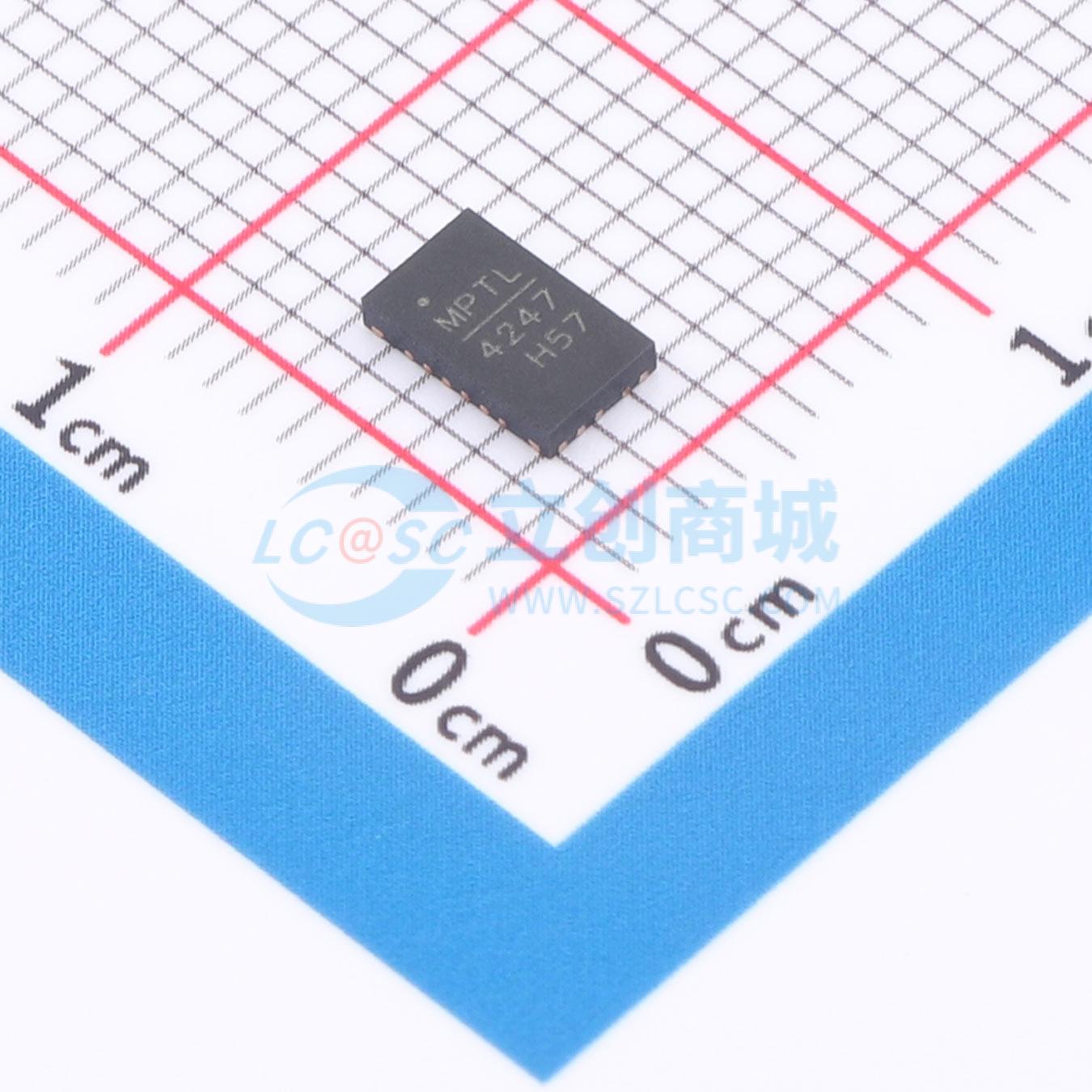

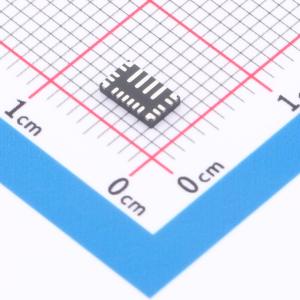

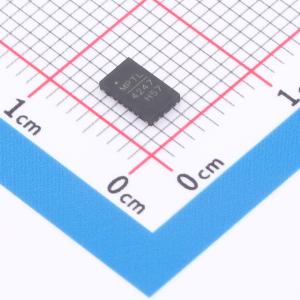

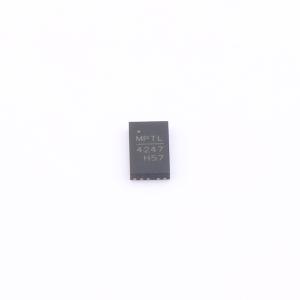

MP4247GQV-0011-Z

36V,100W降压-升压转换器，集成低端MOSFET和I²C接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款带有两个集成低端功率开关的降压-升压转换器。该器件可以在某些输入电源下提供高达100W的峰值输出功率，效率出色。非常适合USB电源传输（USB PD）应用。该器件可以通过I²C接口与外部USB PD控制器配合使用。I²C接口和一次性可编程（OTP）存储器提供灵活且可配置的参数。故障状态保护包括恒流（CC）限流、输出过压保护（OVP）和热关断（TSD）。只需要最少数量的现成标准外部组件，采用QFN-20（3mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MP4247GQV-0011-Z
商品编号: C5361170
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	打嗝限流；线缆补偿；可调限流；EMI优化(抖频模式)；工作状态指示；逐波限流；输出放电；内置LDO稳压器；轻载高效模式
	接口	I2C；PMBus
	输入电压	3.6V~36V

	属性	参数值
	输出电压	1V~24V
	输出电流	5A
	工作温度	-40℃~+125℃

商品概述

MP4247是一款集成两个低侧功率开关的升降压转换器。该器件在特定输入电源下可提供高达100W的峰值输出功率，并具有出色的效率。该器件非常适合USB供电应用，可通过I2C接口与外部USB PD控制器协同工作。I2C接口和一次性可编程存储器提供了灵活且可配置的参数。故障条件保护包括恒流限流、输出过压保护和热关断。MP4247仅需极少量的标准外部元件，并采用QFN-20封装。

商品特性

通过UL和IEC62368-1认证，档案号322138
集成低侧MOSFET的100W升降压转换器
集成高侧功率MOSFET的栅极驱动器
3.6V至36V的启动输入电压范围
当输出电压大于3.5V时，支持低至2.8V的输入电压
1V至24V的输出电压范围，精度为1%
高达5A的输出电流
高达98%的峰值效率
可通过I2C接口配置0.1V至2.147V的参考电压范围，分辨率为1mV
精确的输出恒流限流：±5%
符合USB PD 3.0带PPS规范
可选的280kHz、420kHz或600kHz开关频率
可选强制PWM或自动PFM/PWM模式
输出偏置的VCC LDO，以实现更高效率
输出电流监视功能
通过RSENS实现线损补偿
具备I2C、警报和一次性可编程存储器
EN关断被动放电功能
输出过流保护、过压保护和热关断
采用QFN-20封装

应用领域

USB Type-C与USB供电
USB Type-C PD监视器与扩展坞
USB Type-C车载充电器
无线充电
