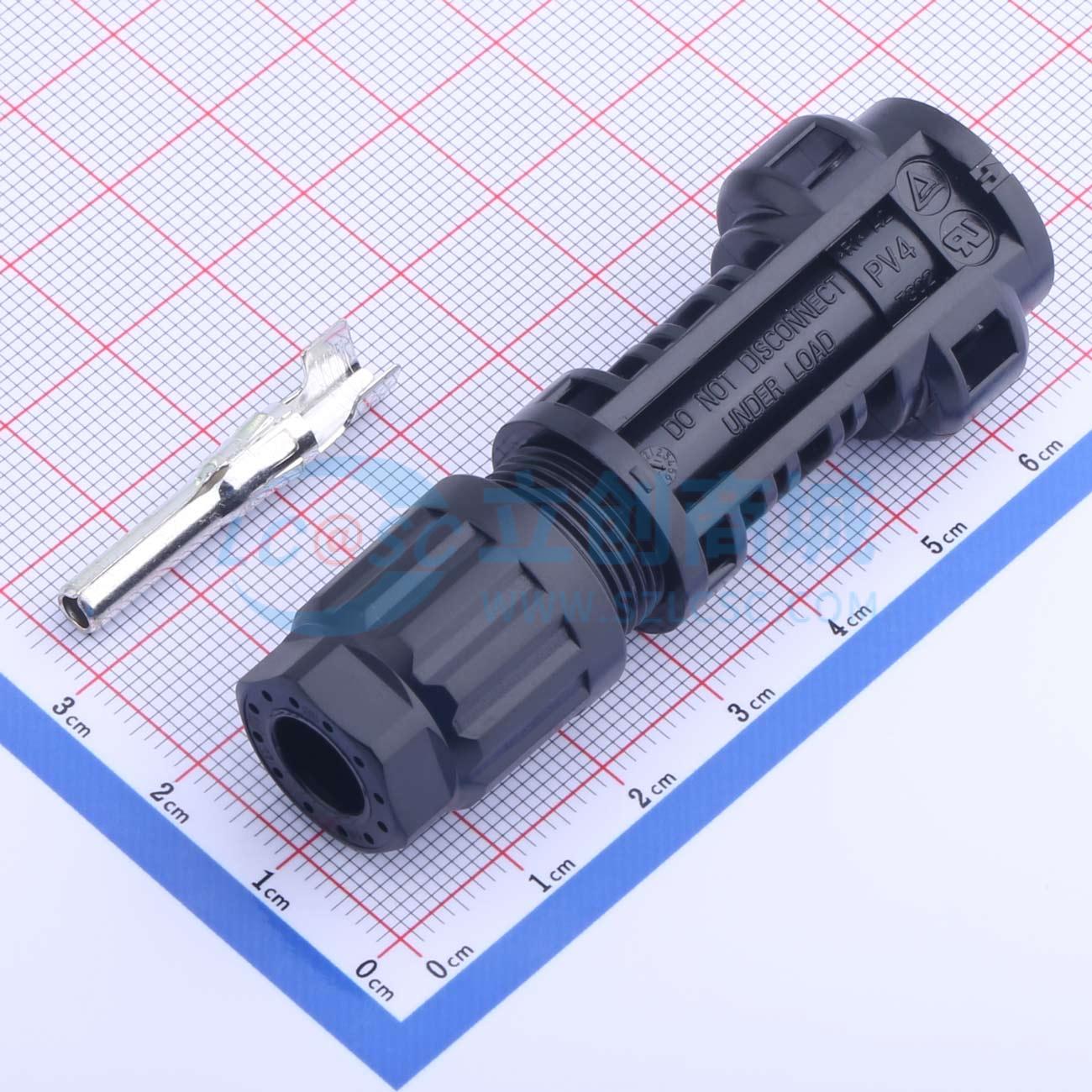

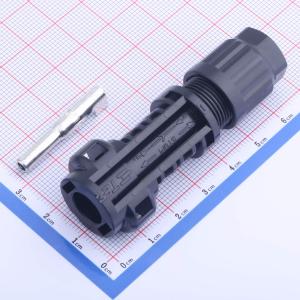

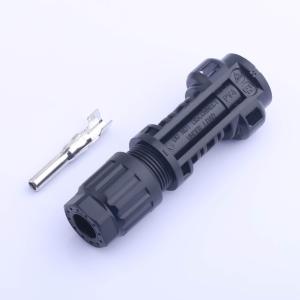

2270024-1
- 工业品
价格：￥20.68价格含税（税率13%）
10+￥19.96
- 商品型号
- 2270024-1
- 商品编号
- C590072
- 商品毛重
15.067克(g)
广东仓0
购买数量
个
(1000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
该产品为TE Connectivity（泰科电子）生产的PVA-S1系列工业连接器，型号2270024-1，专为高可靠性工业应用设计
2
支持多种导线截面积：2.5mm²（14AWG）、4.0mm²（12AWG）、6.0mm²（10AWG），满足不同电流需求
3
额定电流分别为：15A（2.5mm²）、20A（4.0mm²）、30A（6.0mm²），在85°C环境下稳定运行
4
额定电压高达1000V DC（PVA-S）或1500V DC（PVA-S1），适用于高压直流系统
5
绝缘材料采用热塑性UL94-V0等级材料，具备优异的阻燃性能和电气绝缘能力
6
接触电阻低至0.5mΩ，确保高效电能传输与低发热损耗
7
接触件材质为镀锡铜，具有良好的导电性、耐腐蚀性和机械强度
8
防护等级达到IP68（1米水深，24小时），适用于恶劣环境下的防水防尘需求
9
工作温度范围宽：-40°C ~ +85°C，适应极端气候条件
10
采用预组装结构设计，便于现场快速安装与维护
11
提供多种配件组合，包括插针、压接端子、金属夹片、密封圈等，支持灵活配置
12
电缆外径兼容范围TUV: 5.0-7.8mm / UL: 5.5-7.8mm，适配常见工业电缆规格
使用场景 APPLICATIONS
1
广泛应用于工业自动化设备中的电源与信号传输连接
2
适用于新能源汽车、电动车辆、储能系统等高压直流供电系统
3
在轨道交通、风力发电、太阳能逆变器等户外严苛环境中表现稳定
4
适合用于机器人、机床、PLC控制系统等需要高防护等级的工业场合
5
可用于电力传输、电机驱动、电池管理系统（BMS）等大功率连接场景
6
特别适用于需频繁插拔但要求高可靠性的工业连接应用
7
满足UL、TUV等国际安全认证标准，适用于出口及全球项目部署
注意事项 PRECAUTIONS
1
严禁在带电负载下断开连接器，图中标注“DO NOT DISCONNECT UNDER LOAD”明确提示操作安全规范
2
必须使用TE Connectivity指定的压接工具进行端子压接：
3
对于2.5mm²和4.0mm²导线，使用压接工具PN 6-1579014-9
4
对于4.0mm²和6.0mm²导线，使用压接工具PN 6-1579014-8
5
压接前请确认导线剥皮长度为6.5mm，符合图纸要求
6
安装时应确保密封圈正确就位，以保障IP68防护等级的有效性
7
不得使用非原厂接触件或替代品，以免影响电气性能和安全性
8
存储时应避免高温、潮湿和化学腐蚀环境，建议存放于干燥通风处
9
使用前请检查连接器是否有物理损伤或异物污染，确保接触面清洁
10
若长期未使用，建议定期检查密封性能并重新润滑活动部件
