6.9折
2270025-1
- 工业品
价格：￥4.9266
原价：￥ 7.14
10+￥4.6851￥6.79
200+￥4.0848￥5.92
1000+￥3.9606￥5.74
- 商品型号
- 2270025-1
- 商品编号
- C590073
- 商品毛重
10.25克(g)
广东仓2
购买数量
个
(1000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

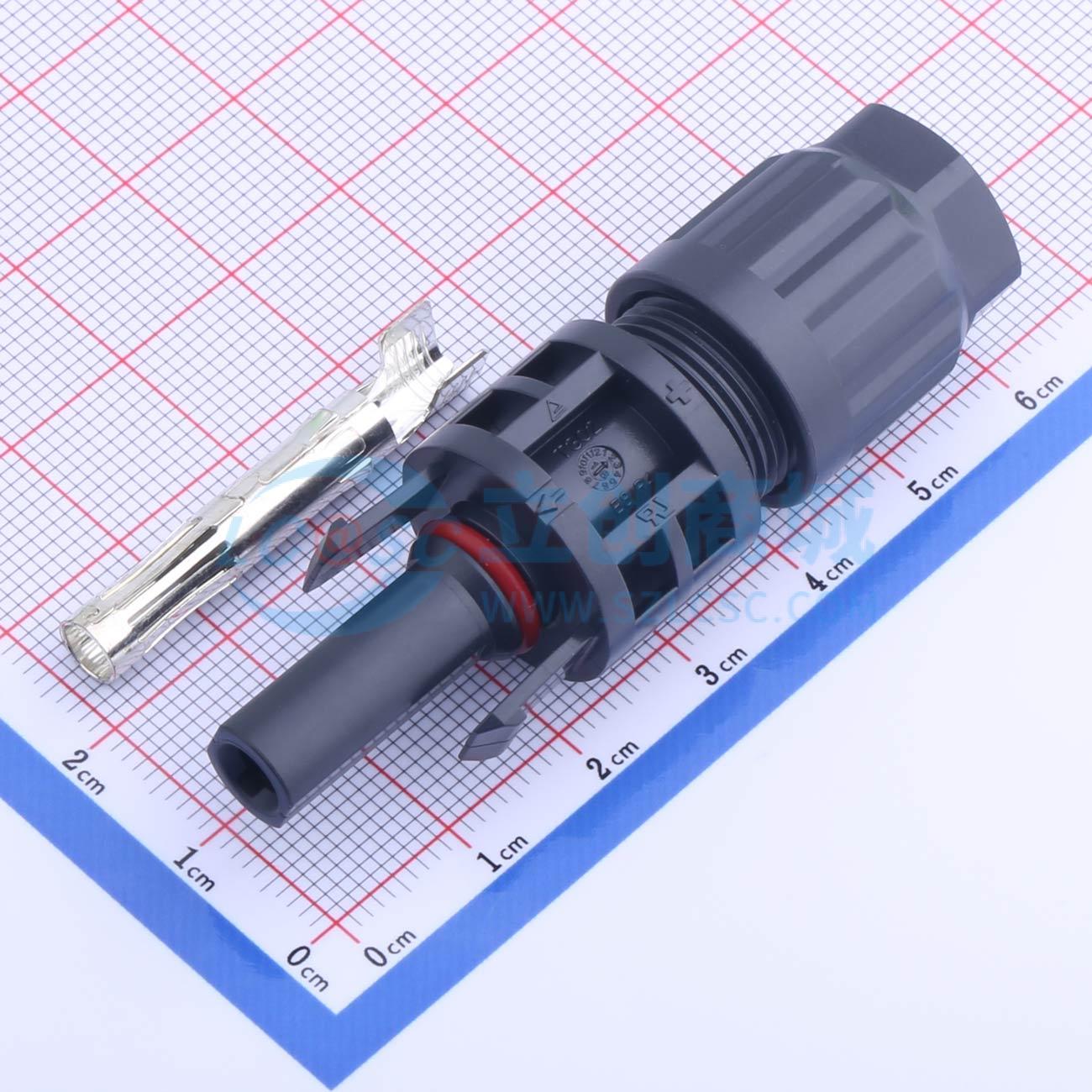

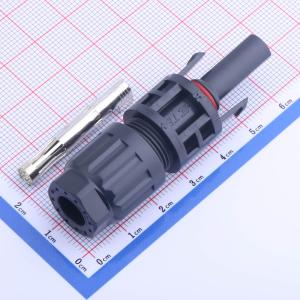

该产品为TE Connectivity（泰科电子）生产的PV4-S1系列插座连接器套件，型号2270025-1，专为工业级应用设计，具备高可靠性和耐用性
2
支持多种线缆截面积：2.5 mm² (14AWG)、4.0 mm² (AWG12) 和6.0 mm² (AWG10)，适用于不同电流负载需求
3
额定电流分别为：UL标准下15A DC、TUV标准下35A DC（2.5mm²）、40A DC（4.0mm²）、45A DC（6.0mm²），满足大功率传输要求
4
额定电压高达1000V DC（PV4-SL）和1500V DC（PV4-S1），适合高压直流系统使用
5
接触电阻低至0.5 mΩ，确保电能传输效率高，减少能量损耗
6
接触件采用铜材并镀锡处理，具有良好的导电性、抗氧化性和抗腐蚀能力
7
绝缘材料为热塑性塑料（UL94-V0等级），阻燃性能优异，符合安全规范
8
防护等级达到IP68（1米水深，持续2小时），可在恶劣环境中稳定工作
9
工作温度范围宽：-40°C 至 +85°C，适应极端气候条件
10
带有金属夹和O型圈密封结构，增强机械强度与防水防尘性能
11
电缆外径兼容范围：TUV标准5.0–7.8 mm / UL标准5.5–7.8 mm，安装灵活
12
提供预组装视图及爆炸图，便于工程师进行装配与维护
使用场景 APPLICATIONS
1
广泛应用于新能源汽车充电系统、电动汽车电池管理系统（BMS）中的高压连接
2
适用于光伏逆变器、储能系统、风力发电设备等可再生能源领域
3
在工业自动化控制柜、机器人电源接口、电机驱动装置中作为关键电气连接组件
4
适合轨道交通、船舶电力系统等对防护等级和可靠性要求较高的场合
5
可用于户外配电箱、智能电网设备以及需要长期暴露在潮湿或粉尘环境下的工业现场
6
特别适用于需频繁插拔但又要求高电气性能和环境适应性的应用场景
注意事项 PRECAUTIONS
1
必须使用TE Connectivity指定的压接工具进行端子压接：PN 6-1579014-9用于2.5mm²和4.0mm²线缆；PN 6-1579014-8用于4.0mm²和6.0mm²线缆
2
压接前请确认线缆剥皮长度为6.5mm，避免过长或过短影响接触稳定性
3
安装时应按照图纸所示步骤进行，确保各部件正确装配，特别是O型圈和金属夹的位置
4
不得在未完成完全组装的情况下通电使用，防止短路或漏电风险
5
装配过程中需避免过度扭力，以免损坏绝缘体或导致接触不良
6
存储时应保持干燥通风环境，远离油污、化学品及高温区域
7
若长期存放，请定期检查密封件是否老化变形，必要时更换以保证防护性能
8
严禁私自改装或替换非原厂配件，以免影响整体电气安全与防护等级
