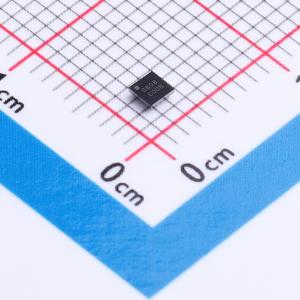

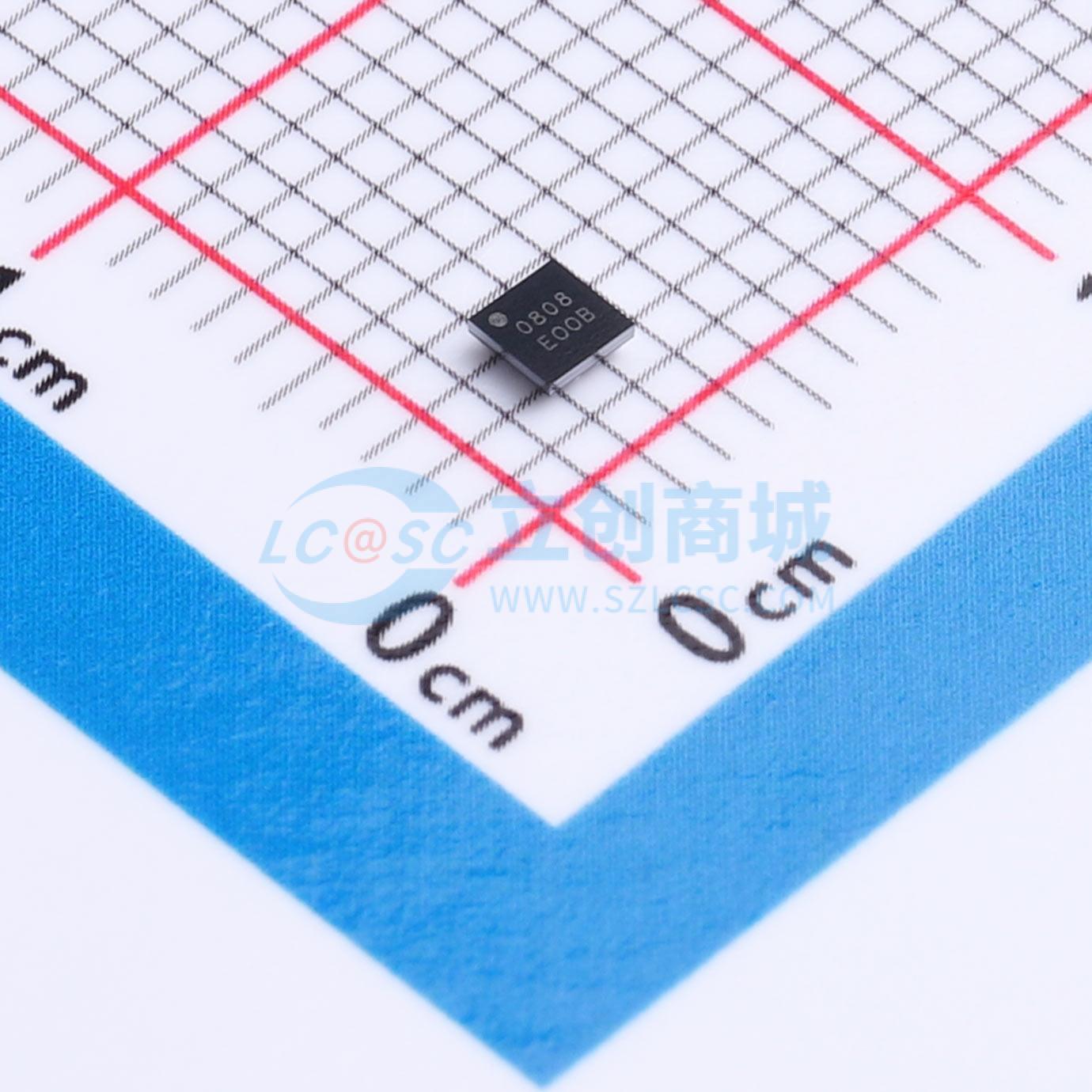

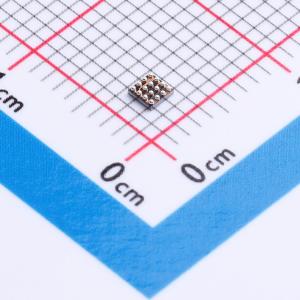

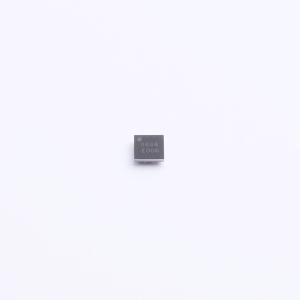

温馨提醒：图片仅供参考，商品以实物为准
TPAFE0808-WS2R
8通道可配置ADC/DAC，带I²C接口，集成温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPAFE0808-WS2R
- 商品编号
- C5360532
- 商品封装
- WLCSP-16L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 12 | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 采样率 | 500000Hz | |
| 积分非线性 | 2LSB | |
| 功能特性 | 掉电模式；内置温度传感器；内置基准源 |
商品概述
TPAFE0808具备八个输入/输出引脚，这些引脚可配置为模数转换器输入、数模转换器输出或通用输入/输出引脚。该器件集成了一个12位模数转换器，可通过一个八通道多路复用器连接到每个输入/输出引脚。模数转换器输入范围为0~VREF或0~2×VREF。TPAFE0808还集成了一个八通道12位数模转换器，可连接到相应的输入/输出引脚。数模转换器输出范围为0~VREF或0~2×VREF。该器件包含一个内部2.5V参考电压源，当内部参考源关闭时，也可使用外部参考源。它还集成了一个内部温度传感器，可用于测量芯片结温。TPAFE0808提供16引脚MIS 3×3封装以及16焊球晶圆级芯片尺寸封装，工作温度范围为-40℃至+125℃。
商品特性
- 八通道可配置模数转换器/数模转换器/通用输入输出接口
- 八个12位数模转换器通道
- 八个12位模数转换器通道
- 八个通用输入/输出引脚
- 集成温度传感器
- 16引脚MIS 3×3和16焊球WLCSP 2×2封装
- I²C接口
应用领域
- 通用模拟与数字输入/输出
- 多通道控制与监测
