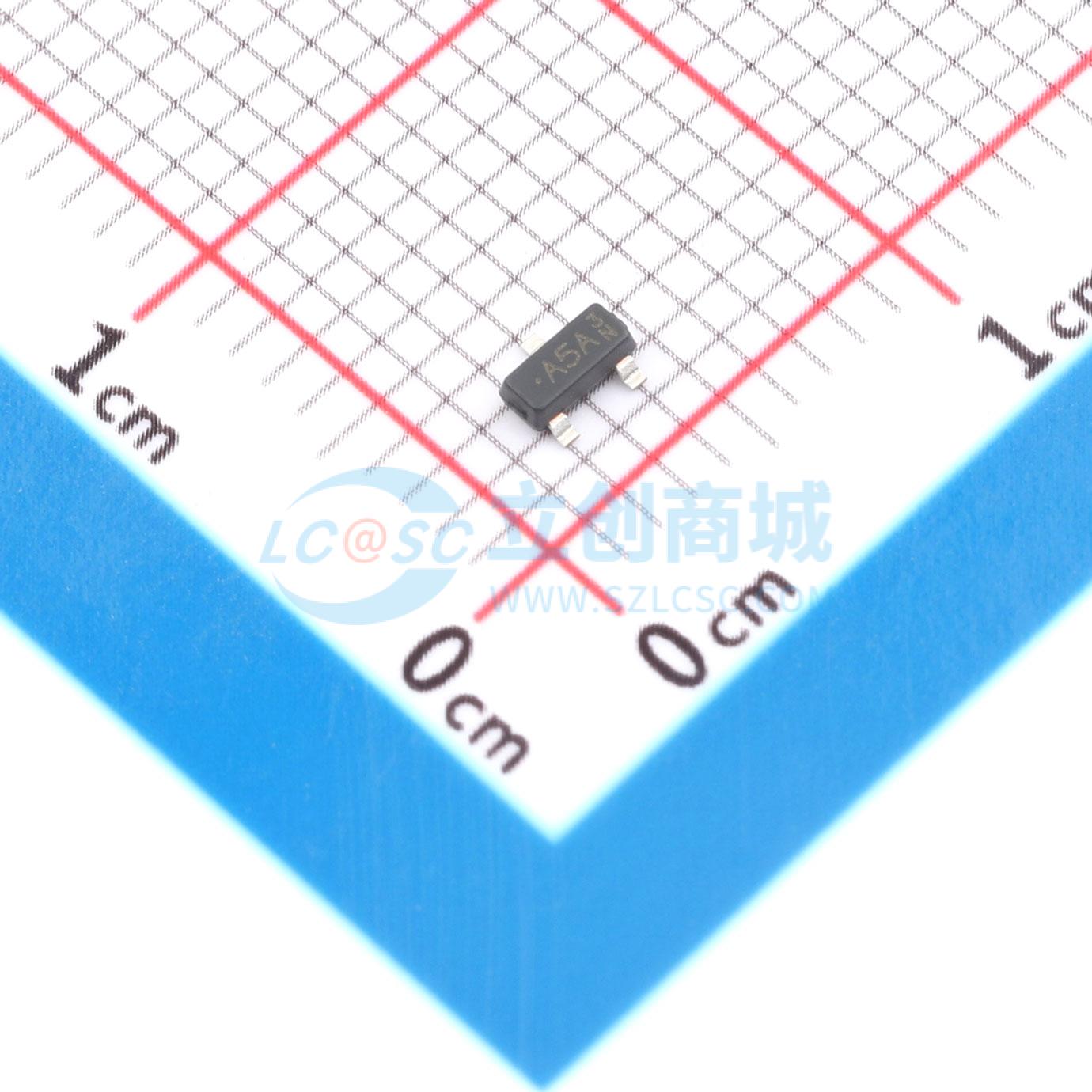

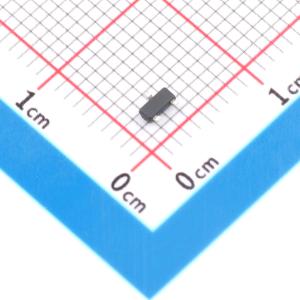

温馨提醒：图片仅供参考，商品以实物为准
PJA3415A-AU_R1_000A1
1个P沟道 耐压:20V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：RDS(ON)，VGS @ -4.5V，ID @ -4.5A < 48mΩ。 RDS(ON)，VGS @ -2.5V，ID @ -3A < 60mΩ。 RDS(ON)，VGS @ -1.8V，ID @ -1.5A < 88mΩ。 先进的沟槽工艺技术。 专为开关负载、PWM应用等设计。 通过AEC-Q101认证。 符合欧盟RoHS 2.0的无铅标准。 采用符合IEC 61249标准的绿色模塑料
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJA3415A-AU_R1_000A1
- 商品编号
- C5360585
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 88mΩ@1.8V | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 980pF | |
| 反向传输电容(Crss) | 81pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 栅源电压VGS为 - 4.5 V、漏极电流ID为 - 4.5 A时,导通电阻RDS(ON) < 48 mΩ
- 栅源电压VGS为 - 2.5 V、漏极电流ID为 - 3 A时,导通电阻RDS(ON) < 60 mΩ
- 栅源电压VGS为 - 1.8 V、漏极电流ID为 - 1.5 A时,导通电阻RDS(ON) < 88 mΩ
- 先进的沟槽工艺技术
- 专为开关负载、PWM应用等特殊设计
- 通过AEC - Q101认证
- 符合欧盟RoHS 2.0的无铅标准
- 符合IEC 61249标准的绿色模塑料
应用领域
- 电源管理开关-高速开关
