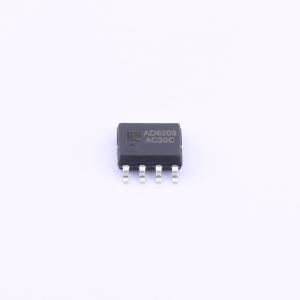

AD6208S
AD6208
- 描述
- AD6208S是一款单通道直流双向马达驱动电路，芯片内置功率MOS全桥驱动，同时内置了钳位二极管能释放感性负载的反向冲击电流。该电路由一个逻辑部分和一个功率输出部分组成，逻辑部分控制马达正转向、反转向、停止以及制动，功率输出部分根据逻辑控制最大能连续提供100mA电流。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- AD6208S
- 商品编号
- C5359733
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 200mA | |
| 峰值电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD6208S是一款单通道直流双向马达驱动电路，芯片内置功率MOS全桥驱动，同时内置了钳位二极管能释放感性负载的反向冲击电流。该电路由一个逻辑部分和一个功率输出部分组成，逻辑部分控制马达正转向、反转向、停止以及制动，功率输出部分根据逻辑控制最大能连续提供100mA电流。
商品特性
- 工作电源电压范围宽：4.5V ~ 18V
- 输入A、B为低电平时，待机电流小：0.4mA
- 内置功率晶体管，最大连续输出电流：100mA
- 输入端兼容TTL/CMOS电平，具有良好的抗干扰性
- 内置保护二极管，吸收冲击电流
- 输入A、B为高电平时，可施加制动，强制马达停止
- 采用SOP - 8封装
应用领域
- DVD播放器
- 卡式录音机双向马达
- 摄像头滤光片IR - CUT驱动
