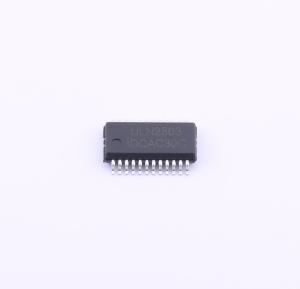

ULN2803
八路达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最高输入电压(V) 7 集电极和发射极之间的电压(V) 12 集电极电流峰值(mA) 500 总的发射端电流(mA) 500 工作温度 -20～+85 功能描述 八路达林顿管阵列驱动电路 Eight-way Darlington transistor array driver circuit 应用领域 继电器驱动器、灯驱动器、显示驱动器 Relay driver, lamp driver, display driver
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- ULN2803
- 商品编号
- C5359735
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 12V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 7V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.3V | |
| 输入电流(on) | 2.2mA | |
| 正向压降(Vf) | 1.4V | |
| 反向电流(Ir) | 100uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
