- 引脚图
- 焊盘图

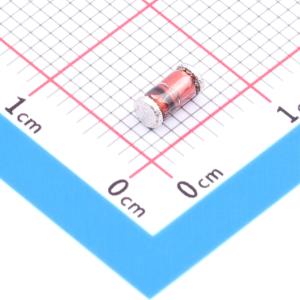

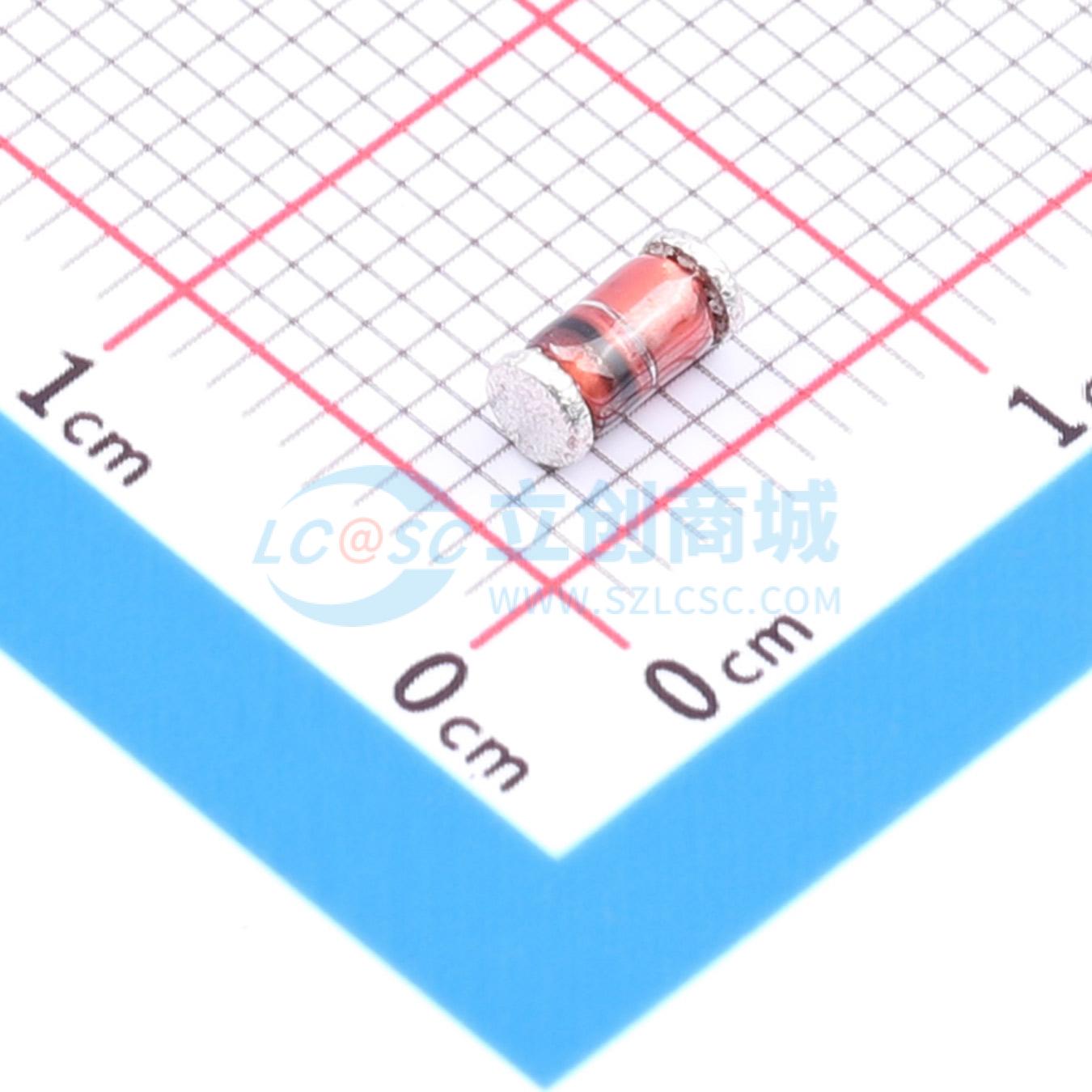

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 20V | |
| 反向电流(Ir) | 500nA@15V | |
| 稳压值(范围值) | 18.8V~21.2V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阻抗(Zzt) | 12Ω | |
| 阻抗(Zzk) | - | |
| 工作结温范围 | - | |
| 精度 | - |
商品特性
- 硅平面功率齐纳二极管
- 用于高功率额定值的稳压和限幅电路
- 齐纳电压按照国际E 24标准分级。可根据要求提供更小的电压容差
- 这些二极管也有DO - 41封装，型号从ZPY3V9到ZPY75
