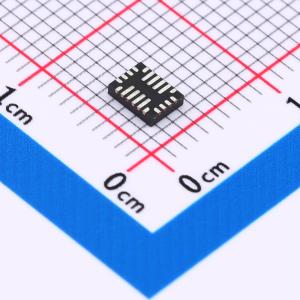

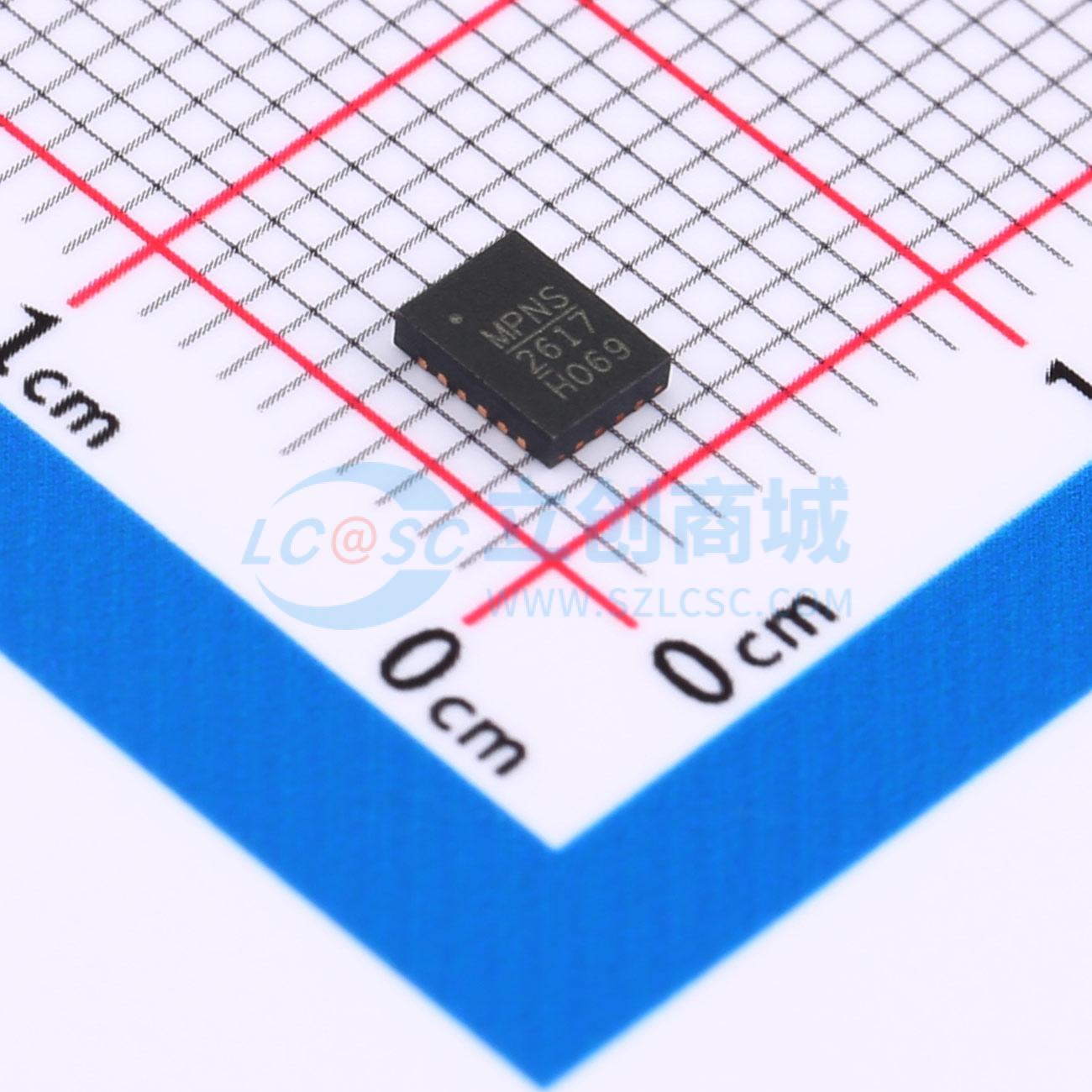

MP2617HGL-Z

宽输入电压、3A、具备 NVDC 电源路径管理功能的单节锂离子电池开关充电器

SMT扩展库PCB免费打样

描述: MP2617H 是一款单片式开关模式电池充电器，具备电源路径管理功能，适用于各种平板电脑和其他便携式设备中的单节锂离子电池。MP2617H 集成了一个同步降压稳压器，可提供稳定电压，同时为系统输出供电并为电池充电。MP2617H 支持 USB 和高功率直流适配器输入。在 USB 模式下，可通过逻辑引脚将输入电流限制编程为 450mA 或 825mA，以满足 USB2.0 和 USB3.0 规范。当有适配器输入时，也可限制输入电流，避免直流适配器过载。输入电流限制最高可编程至 3A。智能电源路径管理使 MP2617H 能够独立且同时调节系统电压，为外部负载供电并为电池充电。即使在电池缺失或深度放电的情况下，也能实现系统即时运行。当达到输入电流限制时，系统负载优先得到满足，然后充电器使用剩余电流为电池充电。此外，智能电源路径控制允许电池与系统内部连接，在系统功率需求超过输入限制功率或输入断开时，为负载补充额外功率。MP2617H 具有高度集成性，所有功率开关均集成在内部。无需外部 MOSFET、阻塞二极管或电流检测电阻。提供两个状态监测输出引脚，用于指示电池充电状态和电源状态。其他特性包括涓流充电、电池温度监测以及芯片上的定时器和热限制调节。MP2617H 采用 QFN - 20（3mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2617HGL-Z
商品编号: C5357773
商品封装: QFN-20(3x4)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

MP2617H 是一款单片式开关模式电池充电器，具备电源路径管理功能，适用于各种平板电脑和其他便携式设备中的单节锂离子电池。MP2617H 集成了一个同步降压稳压器，可提供稳定电压，同时为系统输出供电并为电池充电。MP2617H 支持 USB 和高功率直流适配器输入。在 USB 模式下，可通过逻辑引脚将输入电流限制编程为 450mA 或 825mA，以满足 USB2.0 和 USB3.0 规范。当有适配器输入时，也可限制输入电流，避免直流适配器过载。输入电流限制最高可编程至 3A。智能电源路径管理使 MP2617H 能够独立且同时调节系统电压，为外部负载供电并为电池充电。即使在电池缺失或深度放电的情况下，也能实现系统即时运行。当达到输入电流限制时，系统负载优先得到满足，然后充电器使用剩余电流为电池充电。此外，智能电源路径控制允许电池与系统内部连接，在系统功率需求超过输入限制功率或输入断开时，为负载补充额外功率。 MP2617H 具有高度集成性，所有功率开关均集成在内部。无需外部 MOSFET、阻塞二极管或电流检测电阻。提供两个状态监测输出引脚，用于指示电池充电状态和电源状态。其他特性包括涓流充电、电池温度监测以及芯片上的定时器和热限制调节。 MP2617H 采用 QFN - 20（3mmx4mm）封装。

商品特性

4V 至 14V 工作输入电压
智能电源路径管理
五个控制环路：输入电流限制、输入电压限制、恒定充电电流、电池端控制和热折返
1.6MHz 开关频率
可编程输入电流限制
可编程充电电流
USB 和交流适配器共用单输入
满足 USB2.0 和 USB3.0 输入规范
完全集成的功率开关
无需外部阻塞二极管或检测电阻
充电操作指示灯
内置可编程充电定时器
芯片上的热限制调节
电池温度监测
采用 QFN - 20（3mmx4mm）封装

应用领域

智能手机
电子书
GPS
便携式媒体播放器
便携式手持解决方案
平板电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~14V
	最大充电电流	3.025A
	充电饱和电压	4.2V
	放电截止电压	2.4V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	3uA
