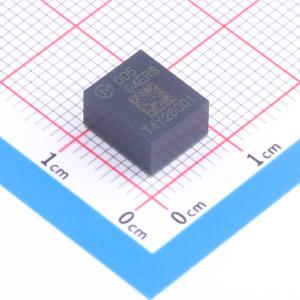

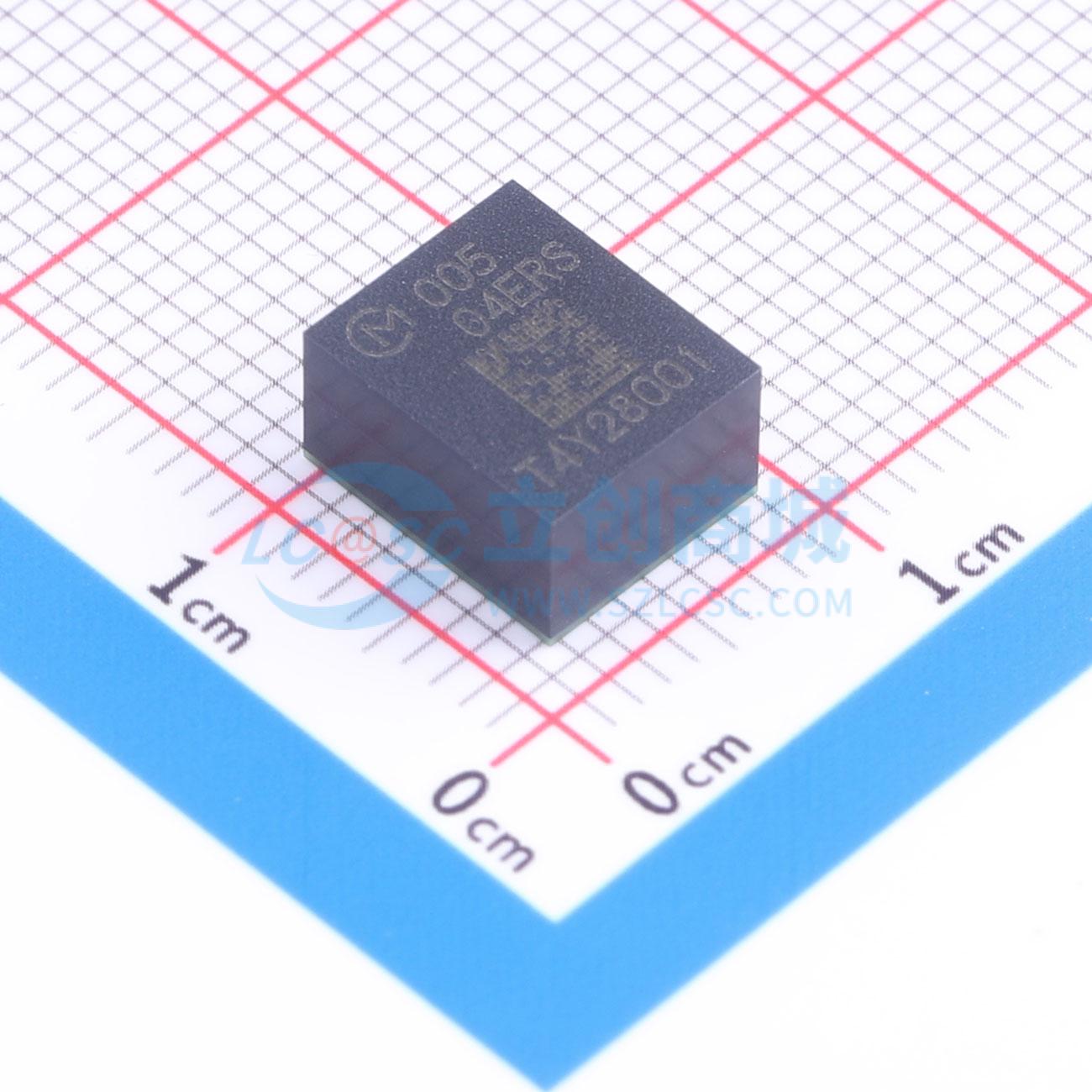

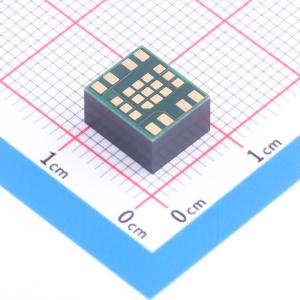

温馨提醒：图片仅供参考，商品以实物为准
MYMGK00504ERSR
MYMGK00504ERSR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- MYMGK00504ERSR
- 商品编号
- C5355281
- 商品封装
- SMD-23P
- 包装方式
- 编带
- 商品毛重
- 1.559克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 8V~15V | |
| 转换效率 | 87.1%；96.1% | |
| 输出电压(Vout) | 700mV~5V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 24mA | |
| 开关频率 | 300kHz | |
| 最大容性负载 | 3000uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 9mm | |
| 宽度 | 7.5mm | |
| 高度 | 5mm |
商品概述
MYMGK1R804FRSR/MYMGK00504ERSR是名为“Mono Block”的微型MonoBK™非隔离式负载点（PoL）DC-DC电源转换器，适用于嵌入式应用。其小巧的外形尺寸仅为9.0 x 7.5 x 5.0mm。应用包括为FPGA/CPU、数据通信/电信系统、分布式总线架构（DBA）、可编程逻辑和混合电压系统供电。 这些转换器的输入电压范围为4.5至8.0Vdc（MYMGK1R804FRSR）或8.0至15.0Vdc（MYMGK00504ERSR），最大输出电流为4A。基于固定频率同步降压转换器开关拓扑，这款高功率转换效率的PoL模块具有可设置的输出电压，范围为0.7至1.8Vdc（MYMGK1R804FRSR）或0.7至5.0Vdc（MYMGK00504ERSR），具备开/关控制和电源正常信号输出功能。 这些转换器还具备欠压锁定（UVLO）、输出短路保护和过流保护功能。
商品特性
- 可设置的输出电压范围
- MYMGK1R804FRSR：0.7至1.8Vdc
- MYMGK00504ERSR：0.7至5.0Vdc
- 高达4A的输出电流
- 对负载变化快速响应
- 超小表面贴装封装
- 9.0 x 7.5 x 5.0mm
- 高达97.5%的效率
- 出色的热降额性能
- 过流保护
- 开/关控制（正逻辑）
- 电源正常信号
- 高可靠性/热冲击测试
- 700个循环（-40至+125℃）
- 符合CISPR 22 B类传导发射标准
应用领域
- 为FPGA/CPU供电
- 数据通信/电信系统
- 分布式总线架构（DBA）
- 可编程逻辑
- 混合电压系统
