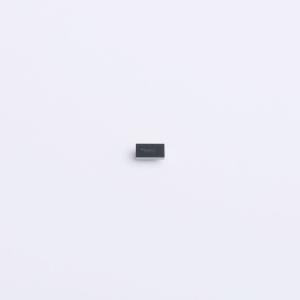

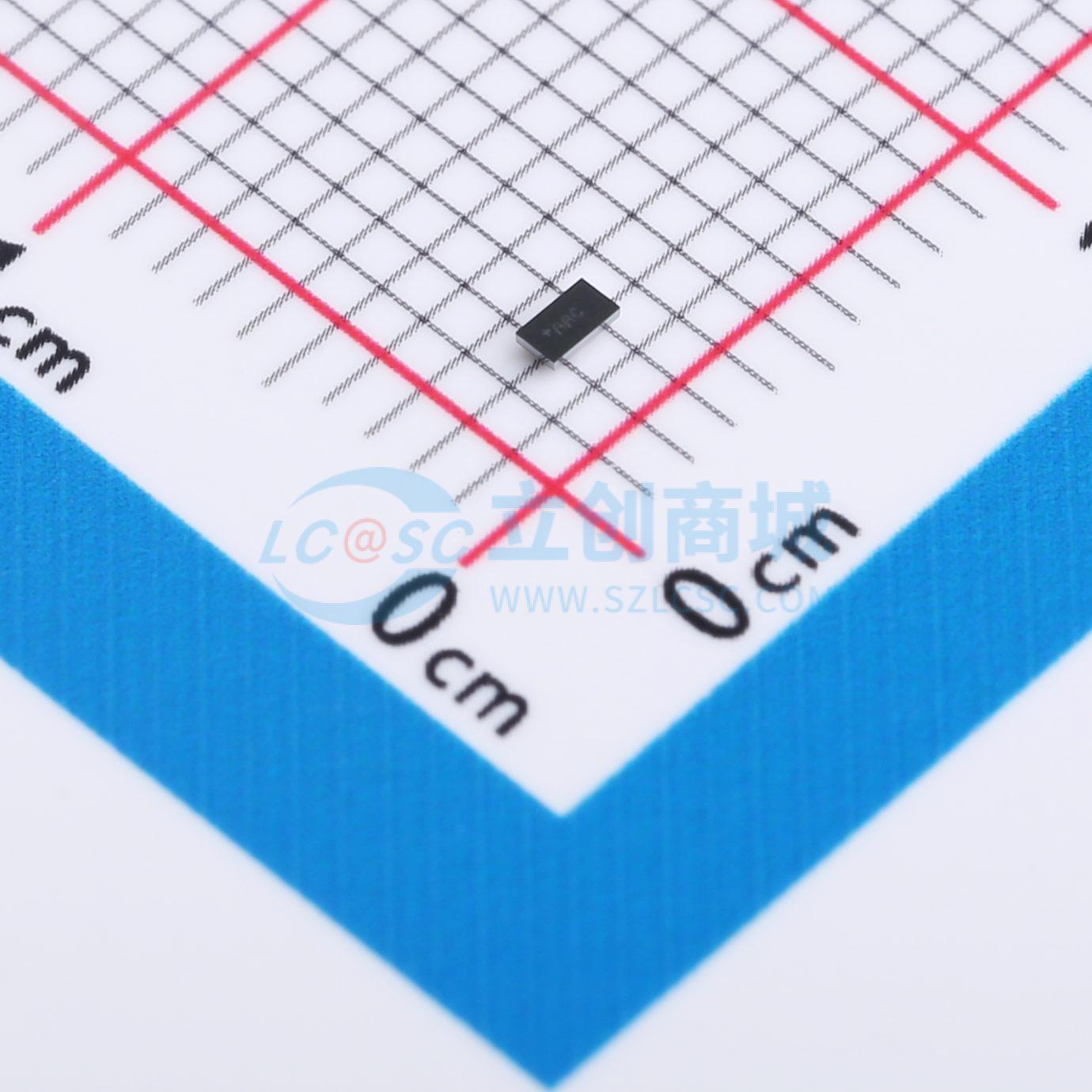

MAX17227AANT+

400mV至5.5V输入，2A纳米功率升压转换器，带短路保护和真关断

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX17227A是一款纳米功率升压转换器,能够在400mV至5.5V的输入电压范围内提供高达2A的峰值电感电流,并具备短路保护和真关断模式。该芯片在关断模式下几乎不消耗电流,非常适合电池供电应用,能够延长电池寿命并保持高效率。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17227AANT+
商品编号: C5355384
商品封装: WLP-6
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

MAX17227A是一款微功耗升压转换器，能够提供高达2A的峰值电感电流负载，并具备真关断、逐周期电感电流限制、短路和热保护功能。关断期间，输入引脚的电流消耗仅为1nA。MAX17227A具有超低静态电流、小尺寸的整体解决方案，且在整个负载和电源电压范围内都能保持高效率。对于要求长电池续航且在所有功率水平下都需要高效率的电池供电应用而言，MAX17227A是理想之选。 MAX17227A采用可调导通时间的脉冲频率调制（PFM）控制方案，可实现超低静态电流消耗。MAX17227A具备真关断模式，在此模式下输出与输入断开，无正向或反向电流。该功能可通过启动预充电输出电容，为动态开关的系统节省宝贵的电池能量。 MAX17227A提供节省空间且经济高效的1.58mm×0.89mm、6凸点WLP（3×2，0.4mm间距）和8引脚、2mm x 2mm TDFN封装。工作温度范围为-40℃至+125℃。

商品特性

输出端静态电源电流350nA
输出短路保护
真关断模式
关断电流1nA
输出与输入断开
VOUT端任意电压下无反向电流
峰值效率96%，500μA时效率达90%或更高
5.0V输出时典型输出电流850mA（VIN = 3.0V）
输入范围400mV至5.5V，稳压时最高可达5.35V
最低启动电压880mV
单电阻可调输出电压
输出电压范围2.3V至5.2V，步进100mV
可选5.5V输出电压设置
2A峰值电感电流限制
热关断保护
多种封装选项
1.58mm x 0.89mm、0.4mm间距、6凸点（3×2）WLP
2mm x 2mm、8引脚TDFN
工作温度范围-40℃至+125℃

应用领域

消费类
- WiFi模块
- 近频段物联网
- 可穿戴音频设备
工业应急照明
- 物联网传感器
医疗
- 临床仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	400mV~5.5V
	输出电压	2.3V~5.5V
	输出电流	2A
	开关频率	-
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	350nA
	开关管(内置/外置)	内置
	输出类型	可调
