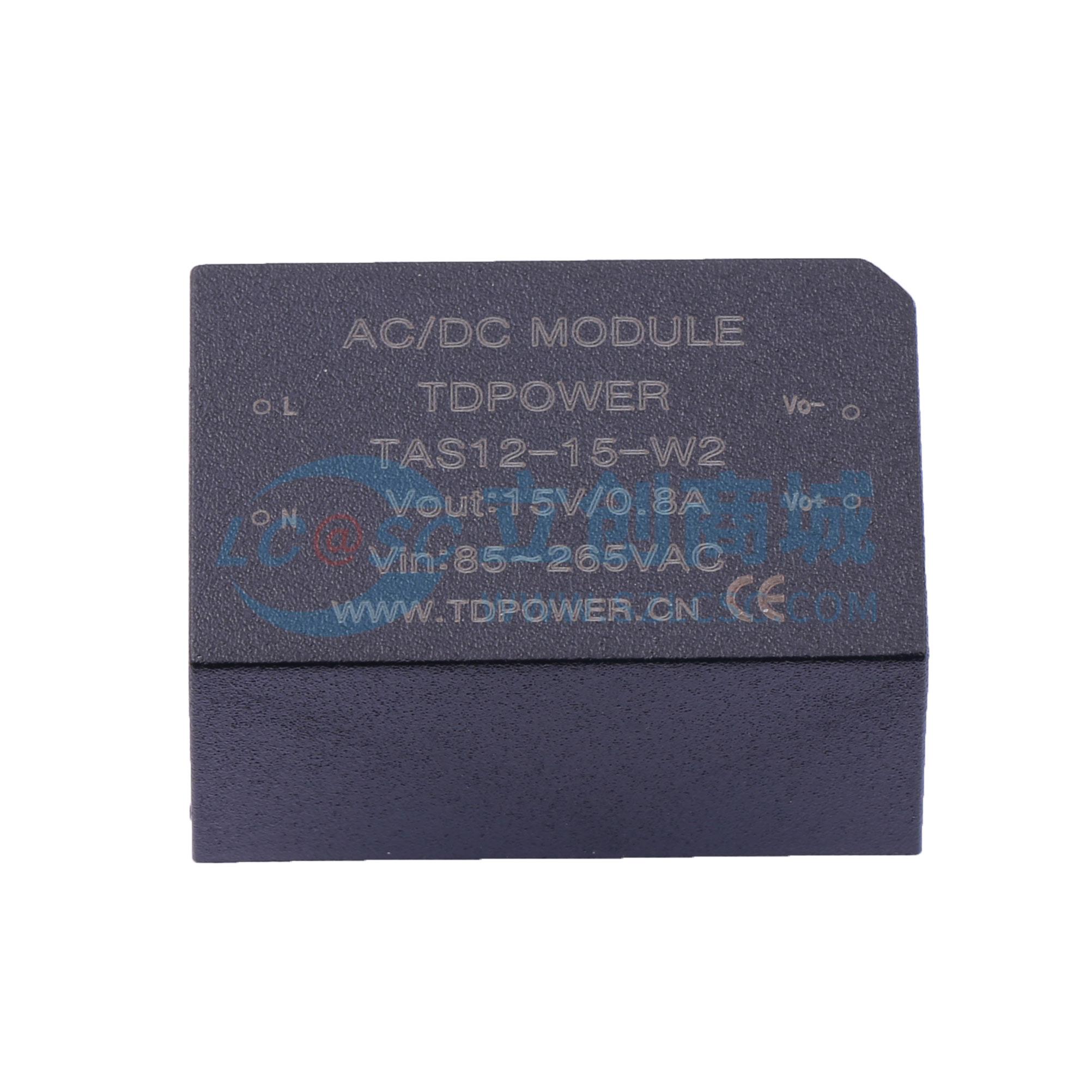

TAS12-15-W2实物图
  • TAS12-15-W2商品缩略图
  • TAS12-15-W2商品缩略图
  • TAS12-15-W2商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TAS12-15-W2

12W AC-DC电源模块，宽压输入85～265VAC，100～370VDC

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
腾达电源TDPOWER TA12W2系列是一款小体积、高可靠性的AC-DC电源模块，支持宽电压输入范围85～265VAC或100～370VDC，输出功率为12W。具有单路/双路隔离输出，隔离耐压>2500VAC。具备过流保护和短路保护自恢复功能，工作温度范围-40℃～+85℃。
品牌名称
TDPOWER(腾达电源)
商品型号
TAS12-15-W2
商品编号
C5354762
商品封装
插件,39x25mm​
包装方式
盒装
商品毛重
30.9克(g)

商品参数

属性参数值
商品目录AC-DC电源模块
转换类型AC/DC-DC
输出通道数1
工作电压(DC)100V~370V
工作电压(AC)85VAC~265VAC
输出电压(Vout)15V
输出电压精度±2%
输出电流(最大值)800mA
属性参数值
输出功率12W
静态功耗0.15W
转换效率86%
纹波噪声80mVp-p
最大容性负载1200uF
功能特性欠压保护；过流保护；故障自恢复；短路保护
隔离电压(Vrms)2.5kV
开关频率100kHz

商品特性

  • 宽电压输入范围：85~265VAC，100~370VDC，47~400Hz
  • 高可靠性，稳压输出精度1%
  • 低纹波噪声（可降至30mV以下，参考P4）
  • 紧凑尺寸：39×25×21mm，额定输出功率12W
  • 空载功耗低至0.15W，满载效率范围82%~86%
  • 支持单路/双路隔离输出，隔离耐压>2500VAC
  • 具备输出过流保护与输出短路自恢复保护
  • 工作温度范围：-40℃~+85℃
  • 通过CE认证；符合无铅标准，下单时需注明
  • 与TA5WxDx/TA10WxDx/TA10W2/TA15W2/TA20W2/TA25W2系列管脚兼容，支持100%国产化
  • 提供三年质保

应用领域

  • 物联网
  • AI设备
  • 智慧城市
  • 新能源
  • 仪器仪表
