温馨提醒：图片仅供参考，商品以实物为准

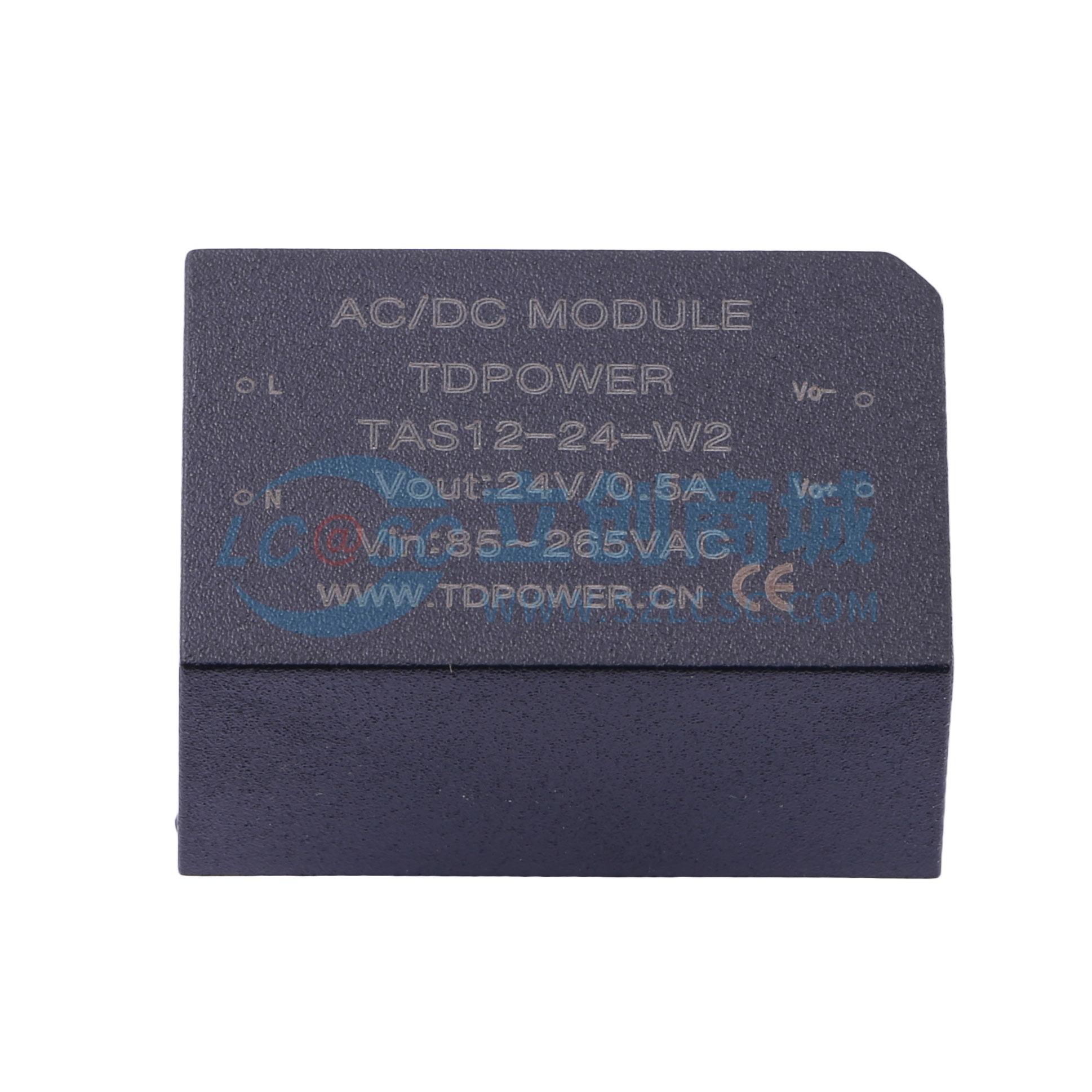

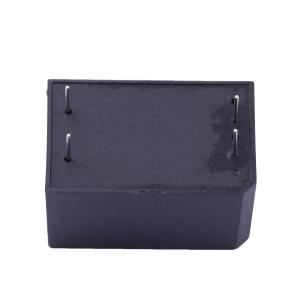

TAS12-24-W2
12W AC-DC电源模块，宽压输入85～265VAC，100～370VDC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 腾达电源TDPOWER TA12W2系列是一款小体积、高可靠性的AC-DC电源模块，支持宽电压输入范围85～265VAC或100～370VDC，输出功率为12W。具有单路/双路隔离输出，隔离耐压>2500VAC。具备过流保护和短路保护自恢复功能，工作温度范围-40℃～+85℃。
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TAS12-24-W2
- 商品编号
- C5354763
- 商品封装
- 插件,39x25mm
- 包装方式
- 盒装
- 商品毛重
- 31.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~370V | |
| 工作电压(AC) | 85VAC~265VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 500mA | |
| 输出功率 | 12W | |
| 静态功耗 | 0.15W |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 86% | |
| 纹波噪声 | 100mVp-p | |
| 最大容性负载 | 680uF | |
| 功能特性 | 过流保护；短路保护；故障自恢复；欠压保护 | |
| 隔离电压(Vrms) | 2.5kV | |
| 长度 | 39mm | |
| 宽度 | 25mm | |
| 高度 | 21mm | |
| 开关频率 | 100kHz |
商品特性
- 宽电压输入范围：85~265VAC，100~370VDC，47~400Hz
- 高可靠性，稳压输出精度1%
- 低纹波噪声（可降至30mV以下，参考P4）
- 紧凑尺寸：39×25×21mm，额定输出功率12W
- 空载功耗低至0.15W，满载效率范围82%~86%
- 支持单路/双路隔离输出，隔离耐压>2500VAC
- 具备输出过流保护与输出短路自恢复保护
- 工作温度范围：-40℃~+85℃
- 通过CE认证；符合无铅标准，下单时需注明
- 与TA5WxDx/TA10WxDx/TA10W2/TA15W2/TA20W2/TA25W2系列管脚兼容，支持100%国产化
- 提供三年质保
应用领域
- 物联网
- AI设备
- 智慧城市
- 新能源
- 仪器仪表
