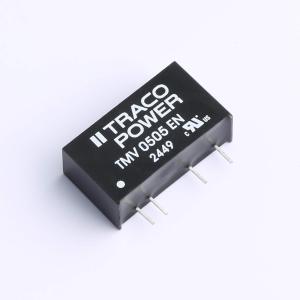

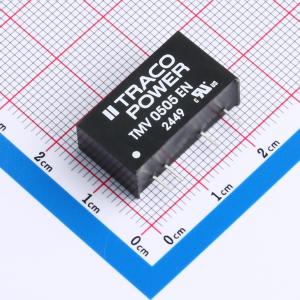

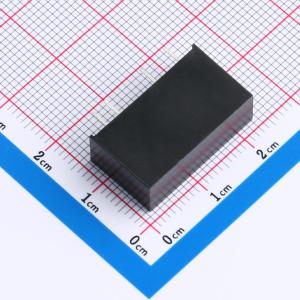

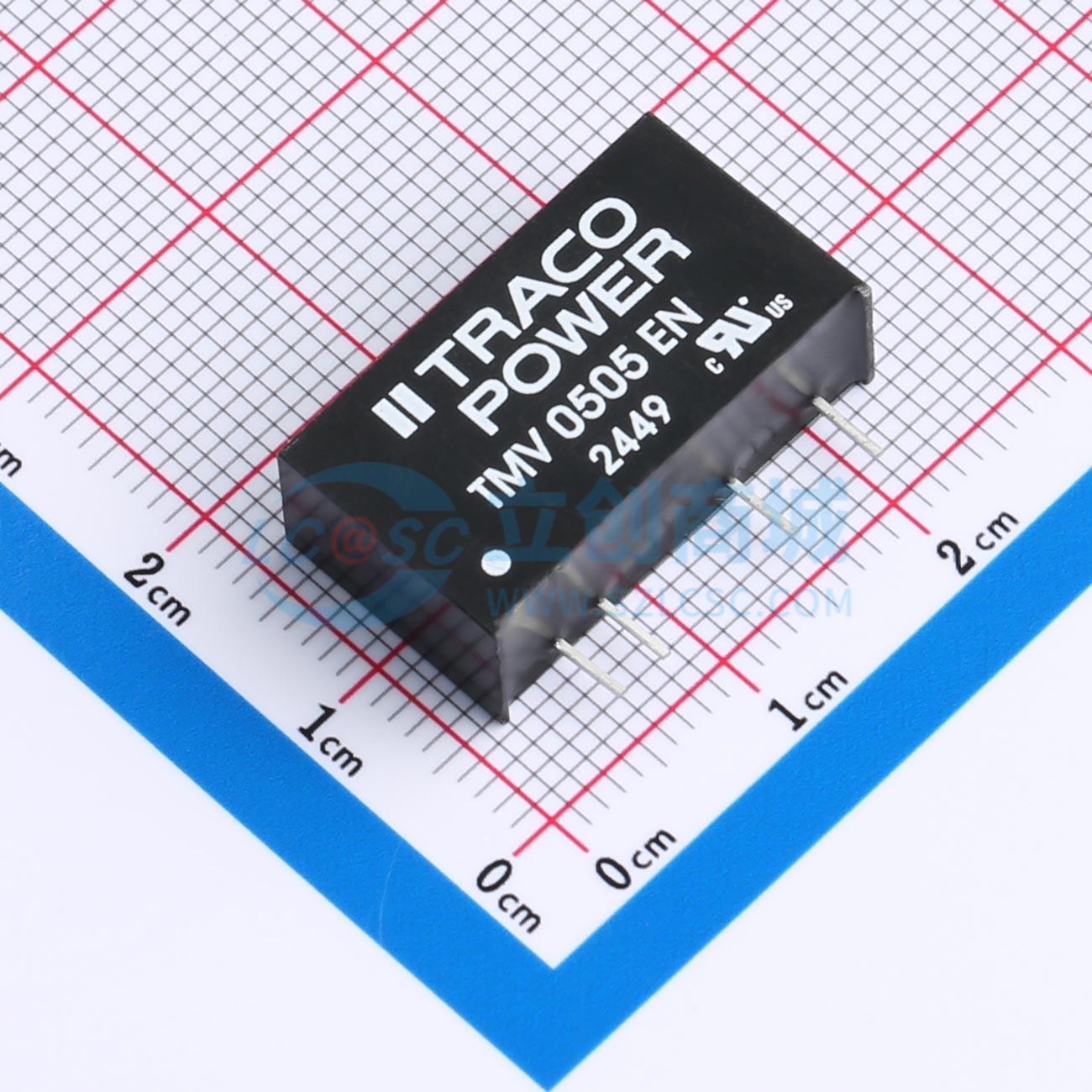

TMV 0505 EN
具备高输入/输出隔离的1W DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMV - EN系列是一系列1W非稳压DC/DC转换器，具备高输入/输出隔离性能。该产品的隔离屏障获得了补充绝缘和加强绝缘认证。表面贴装（SMD）结构以及特殊设计的环形变压器，使得这些转换器能够采用标准单列直插式封装（SIP），且占用空间极小
- 品牌名称
- TRACO POWER
- 商品型号
- TMV 0505 EN
- 商品编号
- C5354415
- 商品封装
- SIP,22x7.5mm
- 包装方式
- 管装
- 商品毛重
- 5.564克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 66% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 680uF | |
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -25℃~+85℃ | |
| 开关频率 | 80kHz | |
| 静态电流(Iq) | 55mA | |
| 纹波噪声 | 150mVp-p |
商品概述
TMV-EN 系列是一系列 1W 非稳压 DC/DC 转换器，具有高输入/输出隔离特性。该产品的隔离屏障获得了补充绝缘和加强绝缘认证。采用 SMD 结构和特殊设计的环形变压器，使得这些转换器能够采用标准 SIP 封装，占用空间极小。这些特性使 TMV-EN 系列成为许多需要安全机构认证的 DC/DC 转换器应用的经济之选。
商品特性
- 单列直插式封装（SIP）
- 符合 IEC/EN/UL 62368-1 工业安全标准
- 加强绝缘，额定工作电压 300 VAC
- 输入/输出隔离电压 3000 VACrms
- 工作温度范围 -25 ℃ 至 ±85 ℃
- 非稳压器件
