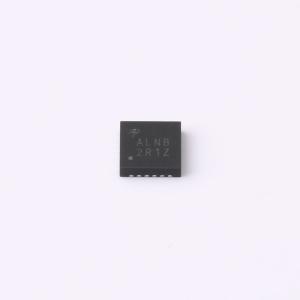

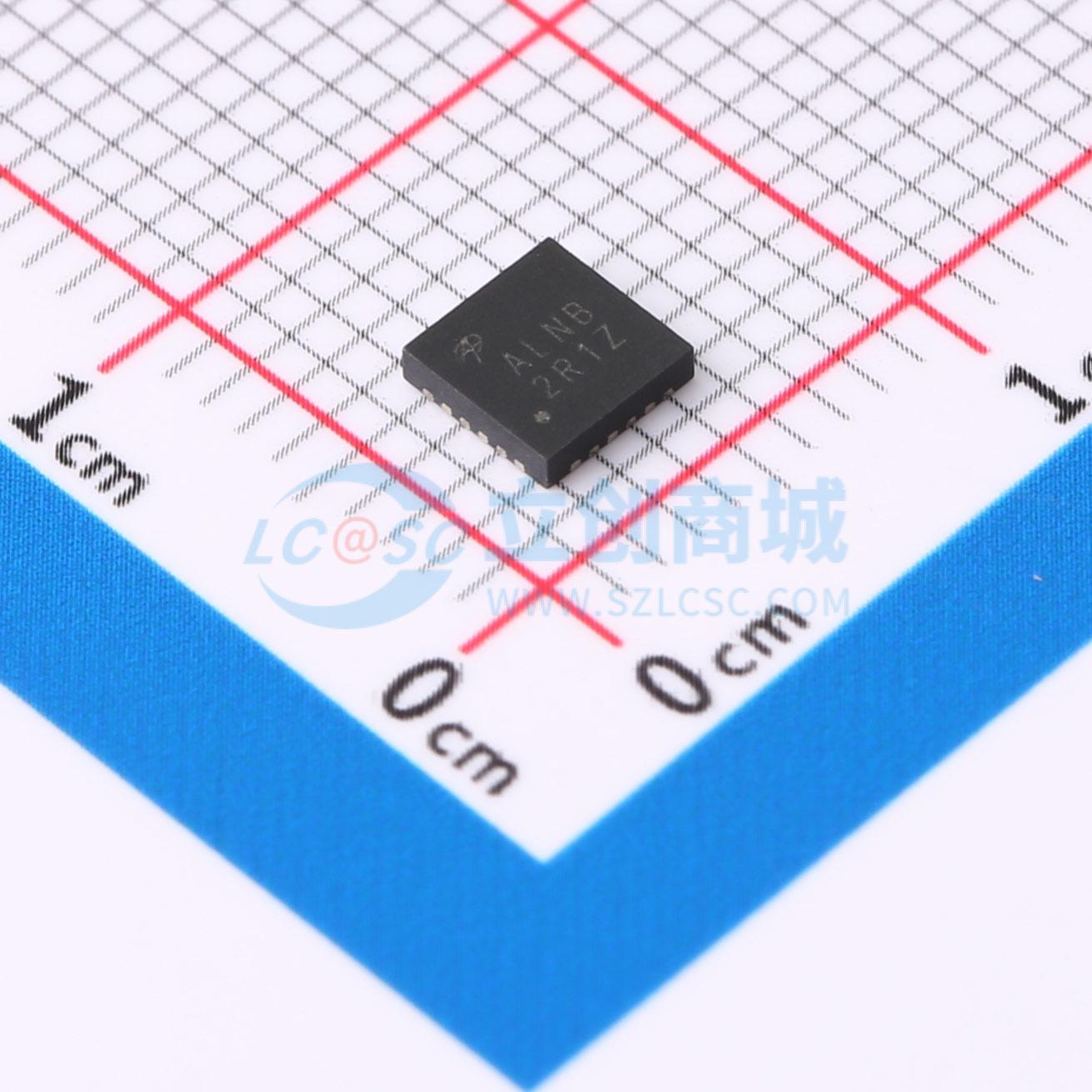

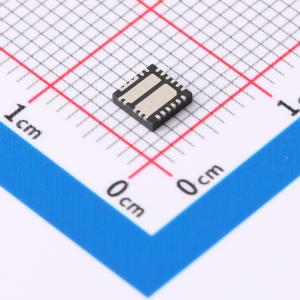

AOZ2261NQI-11

28V/8A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AOZ2261NQI-11 是一款高效、易用的同步降压调节器,支持2.7V到28V的宽输入电压范围,可提供8A的连续输出电流,输出电压可调至0.6V。该设备采用专有的恒定导通时间PWM控制,具有快速瞬态响应和相对恒定的开关频率。此外,还具有多种保护功能,包括欠压锁定、逐周期限流、过压保护、短路保护和热关断。
品牌名称: AOS
商品型号: AOZ2261NQI-11
商品编号: C5350292
商品封装: QFN-23(4x4)
包装方式: 编带
商品毛重: 0.192克(g)

商品参数

商品概述

AOZ2261NQI-11是一款高效、易用的同步降压稳压器，专为笔记本电脑优化设计。该稳压器能够提供8A的连续输出电流，输出电压可调节至低至0.6V。100ns至2.6μs的可编程导通时间可优化PCB面积和效率配置。 AOZ2261NQI-11的输入电压可低至2.7V，最高输入电压可达28V。采用输入前馈控制方案的恒定导通时间PWM，可实现超快速瞬态响应，同时在整个输入范围内保持相对恒定的开关频率。真正的交流电流模式控制方案确保稳压器在使用陶瓷输出电容时能保持稳定。开关频率可通过外部编程设置。保护功能包括VCC欠压锁定、限流、输出过压和欠压保护、短路保护以及热关断。 AOZ2261NQI-11采用23引脚4mm×4mm QFN封装。

商品特性

宽输入电压范围 – 2.7V至28V
8A连续输出电流
输出电压可调节至低至0.6V（±1.0%）
低RDS(ON)内部NFET – 高端28mΩ – 低端11mΩ
带输入前馈的恒定导通时间
可编程导通时间最长达2.6μs
可选PFM轻载操作
陶瓷电容稳定
可调软启动
纹波抑制
放电功能
电源正常输出
集成自举二极管
可调逐周期限流
短路保护
过压保护
热关断
散热增强型4mm x 4mm QFN-23L封装

应用领域

便携式计算机
紧凑型台式电脑
服务器
显卡
机顶盒
液晶电视
电缆调制解调器
负载点DC/DC转换器
电信/网络/数据通信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~28V
	输出电压	-
	输出电流	8A
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
