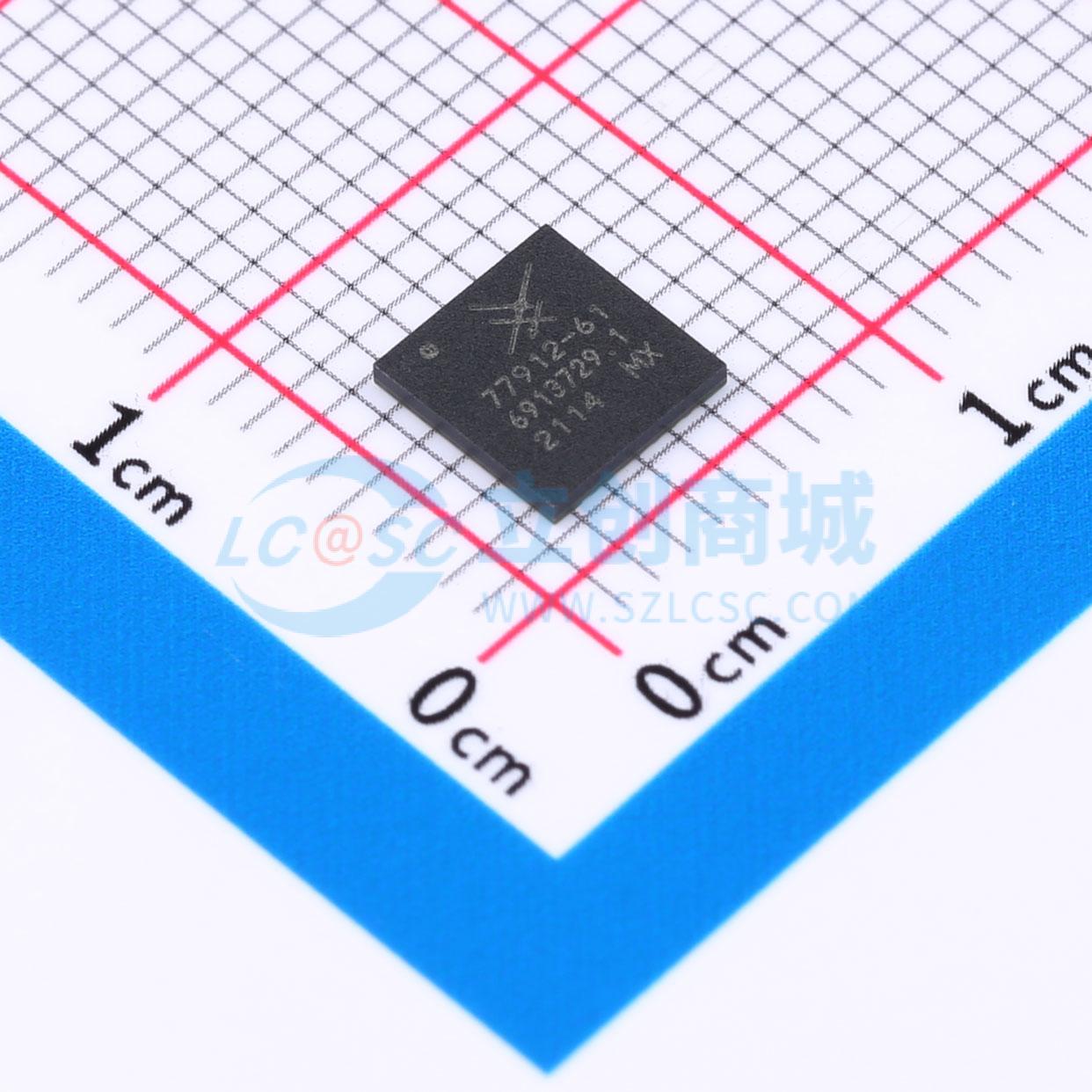

SKY77912-61

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Tx-Rx前端模块（FEM）为包含四频GSM、GPRS、EDGE多时隙操作以及TD-SCDMA和TDD LTE传输的先进手机提供完整的发射VCO到天线和天线到接收SAW滤波器解决方案。FEM完全支持宽带3G/4G RF直通、功率放大器（PA）RF输入的向外切换、10个发射/接收（TRx）天线开关端口以及集成定向耦合器。新的多标准CMOS控制器提供PA频段/模式选择和偏置控制，包括移动行业处理器接口（MIPI）RFFE逻辑和开关解码器电路。控制器支持用户可选的线性RF或模拟VRAMP的GMSK包络控制。异质结双极传输（HBT）PA模块采用砷化镓（GaAs）制造。低频段（LB）PA在GSM850/900频段传输
品牌名称: SKYWORKS
商品型号: SKY77912-61
商品编号: C5348943
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

参数完善中

商品概述

涵盖四频段GSM/EDGE、双频段TD - SCDMA和TDD LTE的蜂窝手机
- 4类GSM850/900
- 1类DCS1800/PCS1900
- 12类GPRS多时隙操作
- 线性EDGE操作
- TD - SCDMA 34/39频段
- TDD LTE 39频段
SKY77912 - 61是一款收发前端模块（FEM），为包含四频段GSM、GPRS、EDGE多时隙操作以及TD - SCDMA和TDD LTE传输的先进蜂窝手机提供完整的从发射VCO到天线以及从天线到接收SAW滤波器的解决方案。该FEM完全支持宽带3G/4G射频直通、功率放大器（PA）射频输入的向外切换、10个发射/接收（TRx）天线开关端口以及一个集成定向耦合器。
一款新型多标准CMOS控制器提供PA频段/模式选择和偏置控制，包括移动行业处理器接口（MIPI）RFFE逻辑和开关解码器电路。该控制器支持用户可选的GMSK包络的线性射频或模拟VRAMP控制。本数据手册中包含的独特MIPI寄存器映射为这些控制模式中的每一种提供支持，包括相关的PA和开关控制方法。
异质结双极晶体管（HBT）PA模块采用砷化镓（GaAs）制造。低频段（LB）PA在GSM850/900频段发射。高频段（HB）PA支持DCS、PCS、TD - SCDMA 34/39频段以及TDD LTE 39频段。HBT、开关和控制器芯片以及无源元件安装在多层层压基板上，整个组件采用塑料模封。
SKY77912 - 61内置了一套完整的功能特性，以实现最先进的性能并最大程度降低手机电路板的复杂度，包括PA过压和过流保护、所有射频引脚的50欧姆匹配和零直流偏置、TRx高线性度/低损耗切换和高关态隔离、集成定向耦合器、天线输出端符合IEC标准的抗扰性、用于3G/4G发射路径备用射频路由的LB和HB输入切换、LB和HB之间共享的电源焊盘以及用于长待机时间的超低泄漏电流。
选择线性 - GMSK操作标准会禁用VRAMP输入，因此所有PA偏置仅取决于MIPI模式选择。发射包络是射频输入的线性函数。
选择启用VRAMP的操作时，PA控制器提供对GMSK包络的VRAMP控制，并降低对输入驱动、温度、电源和工艺变化的敏感度。思佳讯的基于手指的集成功率放大器控制（FB - iPAC）可最大程度减少失配情况下的输出功率变化。在EDGE和TD - SCDMA / TDD LTE线性模式下，VRAMP电压和基于MIPI的偏置设置共同优化PA的线性度和效率。

商品特性

支持双标准的MIPI RFFE控制 - 用户可选的寄存器映射 - 基于线性或VRAMP的GMSK功率控制
射频端口内部匹配至50 Ω负载
高效率（包括耦合器） - GSM850频段40%，DCS1800频段31% - GSM900频段40%，PCS1900频段33%
发射谐波低于–40 dBm
支持APT、降压型DC - DC电源
10个低插入损耗/高线性度TRx开关端口
射频输入切换至3G/4G路径
集成宽带定向耦合器
内置符合IEC标准的天线ESD保护
高阻抗控制输入：最大20 μA
电流限制和过压保护，确保坚固耐用并延长电池寿命
内置功率控制电路，改善TRP变化
小型、薄型封装 - 5.5 mm x 5.3 mm x 0.71 mm - 38焊盘配置
支持39频段（35 MHz）的上行载波聚合
