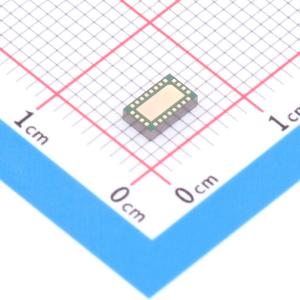

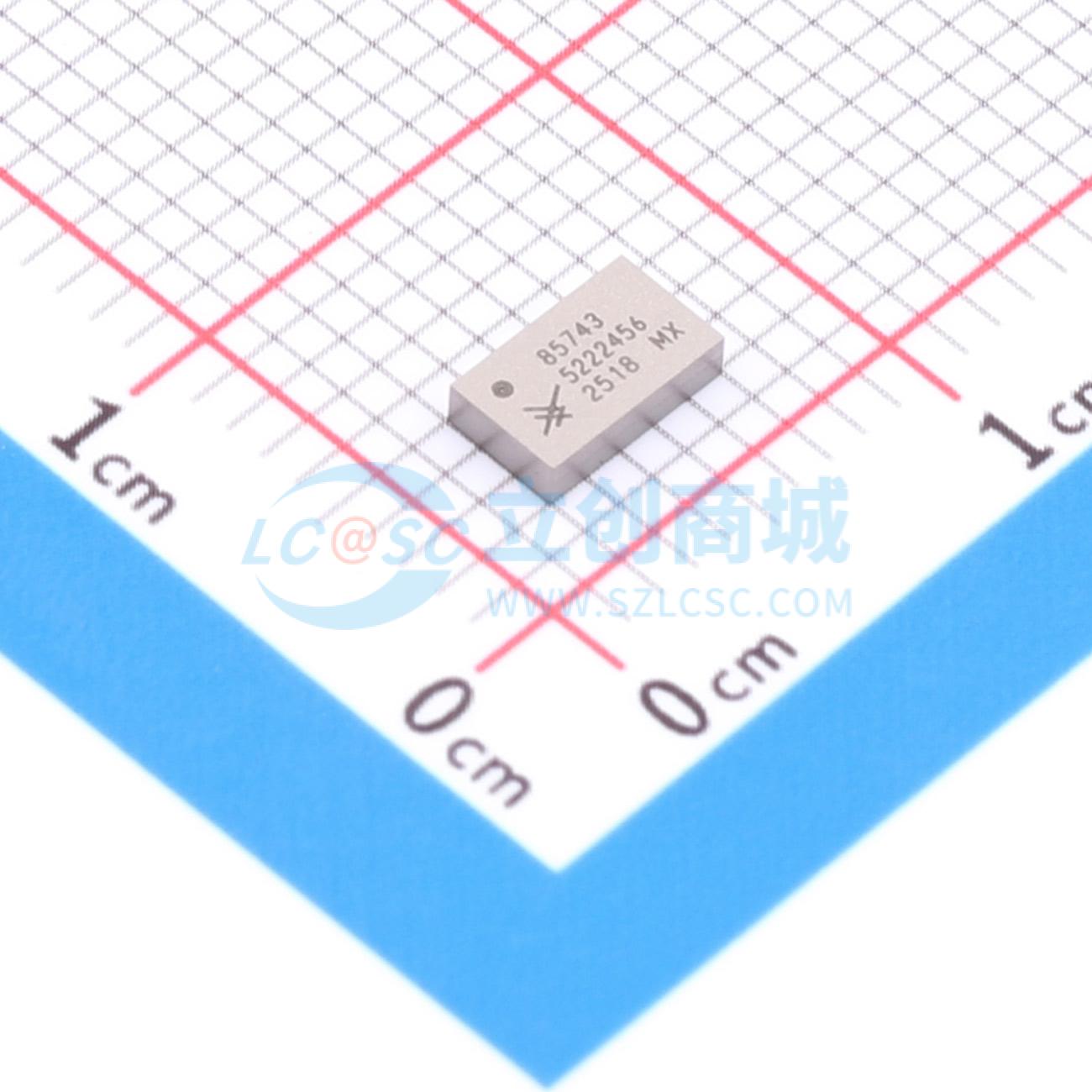

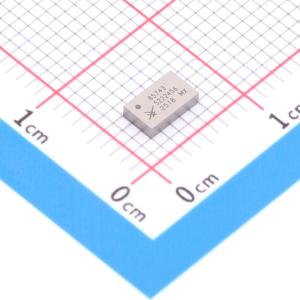

SKY85743-21
5GHz高功率WLAN前端模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高度集成的5 GHz前端模块（FEM），集成了5 GHz单刀双掷（SPDT）收发（T/R）开关、带旁路的5 GHz高增益低噪声放大器（LNA）和5 GHz功率放大器（PA），适用于高功率802.11ax应用和系统。LNA和PA禁用功能可确保在关闭模式下实现低泄漏电流。包含一个集成对数功率检测器，可在20 dB的动态范围内提供闭环功率控制。该器件采用紧凑的24引脚3×5mm保形屏蔽焊盘网格阵列（LGA）封装，可将前端电路板空间减少50%以上。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY85743-21
- 商品编号
- C5348950
- 包装方式
- 编带
- 商品毛重
- 0.084636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频前端芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 集成功率放大器；集成功率检测器；温度补偿；集成射频开关；集成低噪声放大器 |
商品概述
SKY85743 - 21是一款高度集成的5 GHz前端模块（FEM），包含一个5 GHz单刀双掷（SPDT）收发（T/R）开关、一个带旁路的5 GHz高增益低噪声放大器（LNA）以及一个用于高功率802.11ax应用和系统的5 GHz功率放大器（PA）。LNA和PA禁用功能可确保在关断模式下的低泄漏电流。还集成了一个对数功率检测器，可在20 dB的动态范围内提供闭环功率控制。该器件采用紧凑的24引脚3×5mm保形屏蔽焊盘网格阵列（LGA）封装，可将前端电路板空间减少50%以上。
商品特性
- 集成高性能5 GHz功率放大器、带旁路的低噪声放大器和收发开关
- 输入和输出完全匹配
- 集成对数功率检测器和定向耦合器
- 发射增益：典型值32 dB
- 支持802.11ax，输出功率：+21 dBm - 43 dB DEVM，MCS11；+22 dBm - 40 dB DEVM，MCS11；+24 dBm - 35 dB DEVM，MCS9
- 保形屏蔽部件
- 集成温度补偿对数检测器
- 高灵敏度、抗干扰（> +10 dBm IIP3）、高增益（16 dB）低噪声放大器
- 小型（24引脚，3×5mm）保形屏蔽封装（MSL3，260℃，符合JEDEC J - STD - 020标准）
- Skyworks GreenTM产品符合所有适用法规，且无卤
应用领域
- 室内和室外802.11ax网络系统
- 支持WLAN的无线视频流系统
