温馨提醒：图片仅供参考，商品以实物为准

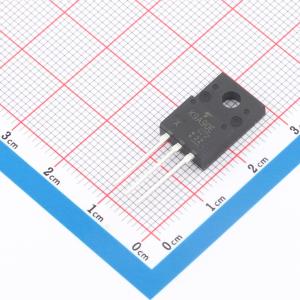

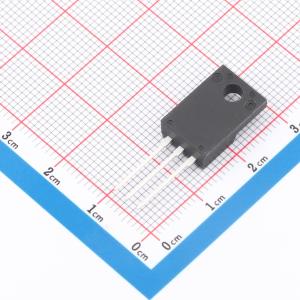

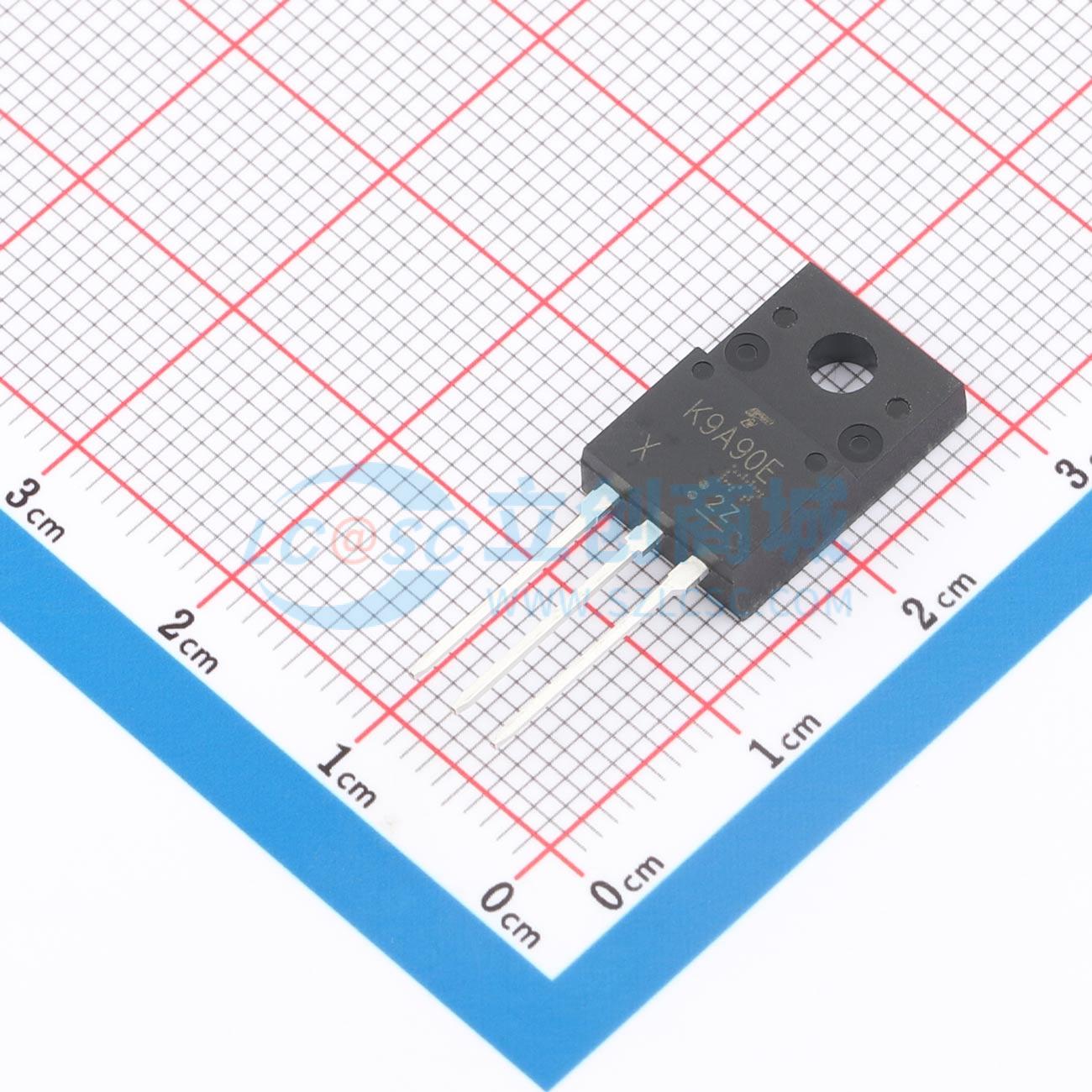

TK9A90E,S4X(S
N沟道 900V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK9A90E,S4X(S
- 商品编号
- C5347247
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 1.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 900V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 1Ω@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 46nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 150pF | |
| 栅极电压(Vgs) | ±30V |
商品特性
- 低漏源导通电阻:RDS(ON) = 1.0Ω(典型值)
- 低漏电流:IDSS = 10 μA(最大值)(VDS = 720 V)
- 增强模式:Vth = 2.5 至 4.0 V(VDS = 10 V,ID = 0.9 mA)
应用领域
- 开关稳压器
