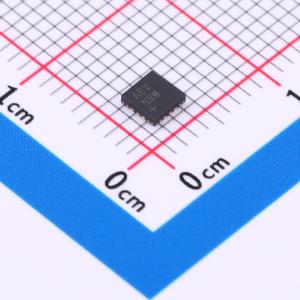

MAX16126TCA+T

负载突降/反向电压保护电路

描述: 负载转储/反向电压保护电路、提供电源输入保护，可承受汽车电压瞬变，包括抛负载
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16126TCA+T
商品编号: C5345911
商品封装: TQFN-12(3x3)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

参数完善中

商品概述

MAX16126/MAX16127负载突降/反向电压保护电路可以保护电源免受损坏性的输入电压条件的影响，包括过电压、反向电压和高压瞬态脉冲。通过内置的电荷泵，这些器件控制两个外部背对背的n沟道MOSFET，在出现损害性输入条件（如汽车负载突降脉冲或电池反接情况）时关闭并隔离下游电源。工作电压低至3V，以确保在汽车冷启动条件下正常运行。这些器件具有标志输出（FLAG），在故障条件下会触发。

对于反向电压保护，外部背对背MOSFET优于传统的反向电池二极管，可最小化正常操作期间的电压降和功率损耗。

MAX16126/MAX16127使用外部电阻来调整过电压和欠电压比较器的阈值，以实现最大的灵活性。

MAX16127提供限流模式下的故障管理，用于过电压和热关断条件；而MAX16126则提供开关模式下的故障管理，用于过电压和热关断条件。在限流模式下，输出电压被限制，并且在故障期间FLAG被置低。在开关模式下，外部MOSFET在故障后被关闭并且FLAG被置低。开关模式有四种选项：锁存模式、1次自动重试模式、3次自动重试模式和始终自动重试模式。

MAX16126/MAX16127采用12引脚TQFN封装。这些器件的工作温度范围为-40℃至+125℃。

应用领域

汽车相关
工业
电信/服务器/网络
