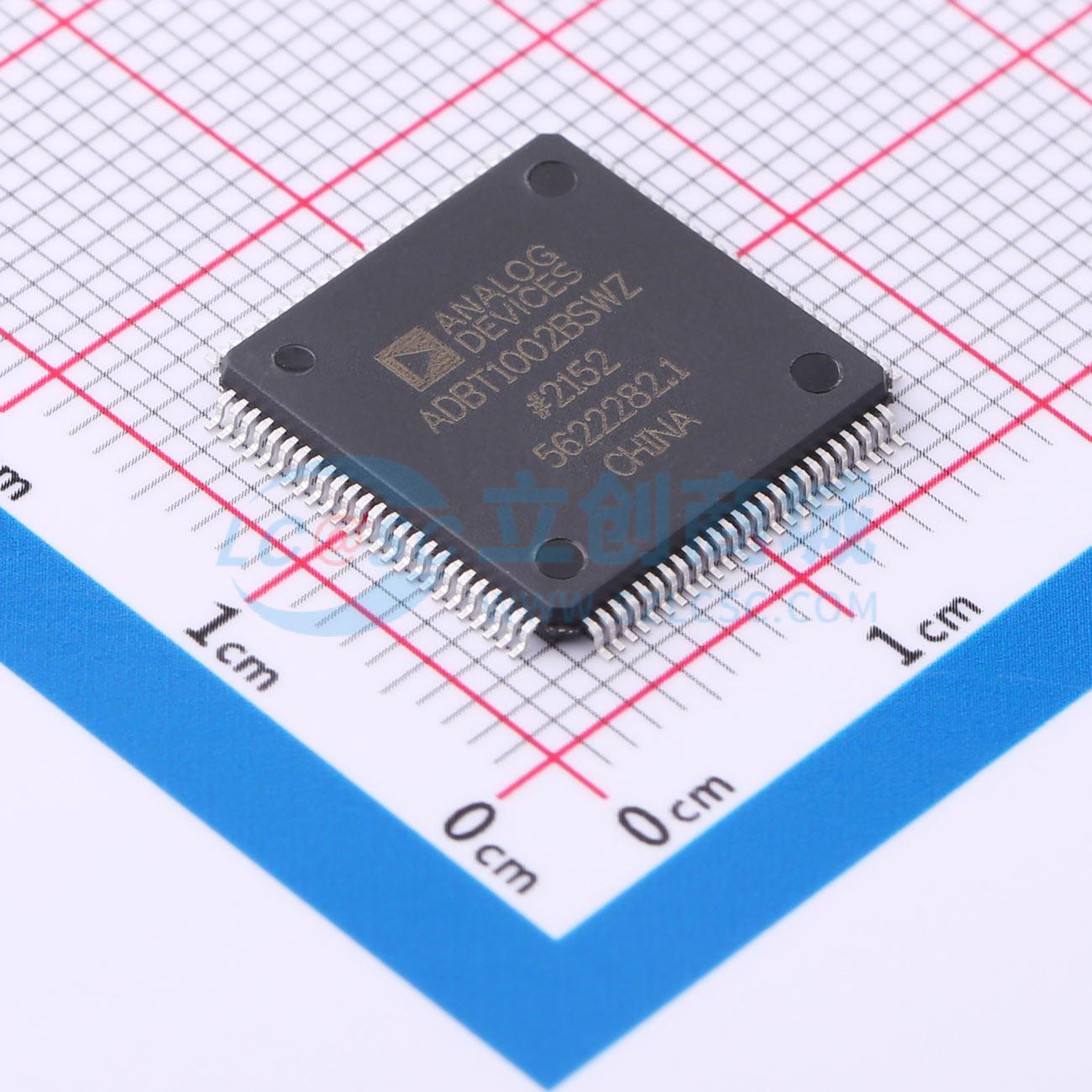

温馨提醒：图片仅供参考，商品以实物为准
ADBT1002BSWZ-RL
用于电池化成和测试的4通道AFE数字控制器和PWM
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADBT1002BSWZ-RL
- 商品编号
- C5345951
- 商品封装
- LQFP-100-EP(14x14)
- 包装方式
- 编带
- 商品毛重
- 0.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 3.3V~5.3V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | 0℃~+85℃ |
商品概述
ADBT1002是一款灵活、功能丰富的数字控制器，主要用于大批量电池测试与化成制造以及精密电池测试仪器应用。ADBT1002经过优化，可减少元件数量、提高灵活性并缩短设计时间。其特性包括差分远程电压检测、电流检测、脉冲宽度调制（PWM）生成、频率同步、过压保护（OVP）和均流功能。可编程保护特性包括过流保护（OCP）、OVP限制和外部过温保护（OTP）。 可通过串行外设接口（SPI）对参数进行编程，从而对集成环路滤波器、PWM信号时序和软启动时序进行广泛编程。SPI可访问众多监控和系统测试功能。内置校验和和可编程保护电路提高了可靠性。 提供了全面的图形用户界面（GUI），便于进行简单的系统和通道配置以及安全特性编程。ADBT1002采用100引脚LQFP_EP封装。
商品特性
- 精确测量电压和电流
- 4个PWM控制通道，最高可达14位（有效）分辨率
- 可选同步和异步整流器操作
- 可编程死区时间补偿
- 可编程开关频率，以2的幂为步长，范围从62.5 kHz至500 kHz
- 多相操作
- 芯片间数字均流
- 芯片间频率同步
- 数字控制环路
- 可编程PID环路滤波器
- 快速直流母线电压前馈
- 各通道集成频谱分析
- SPI端口控制和状态接口
- 可编程状态变化时主机中断
- 恒流和恒压工作模式
- 15位设定点分辨率
- 输入和输出浪涌电流保护
- 外部NTC热敏电阻温度检测
- 内部管芯温度测量
- 用户校准输入电压和电流
- 工作温度范围为0°C至85°C
应用领域
- 电池化成和测试
- 具备回收功能的高效电池测试系统
- 电池调理（充电和放电）系统
