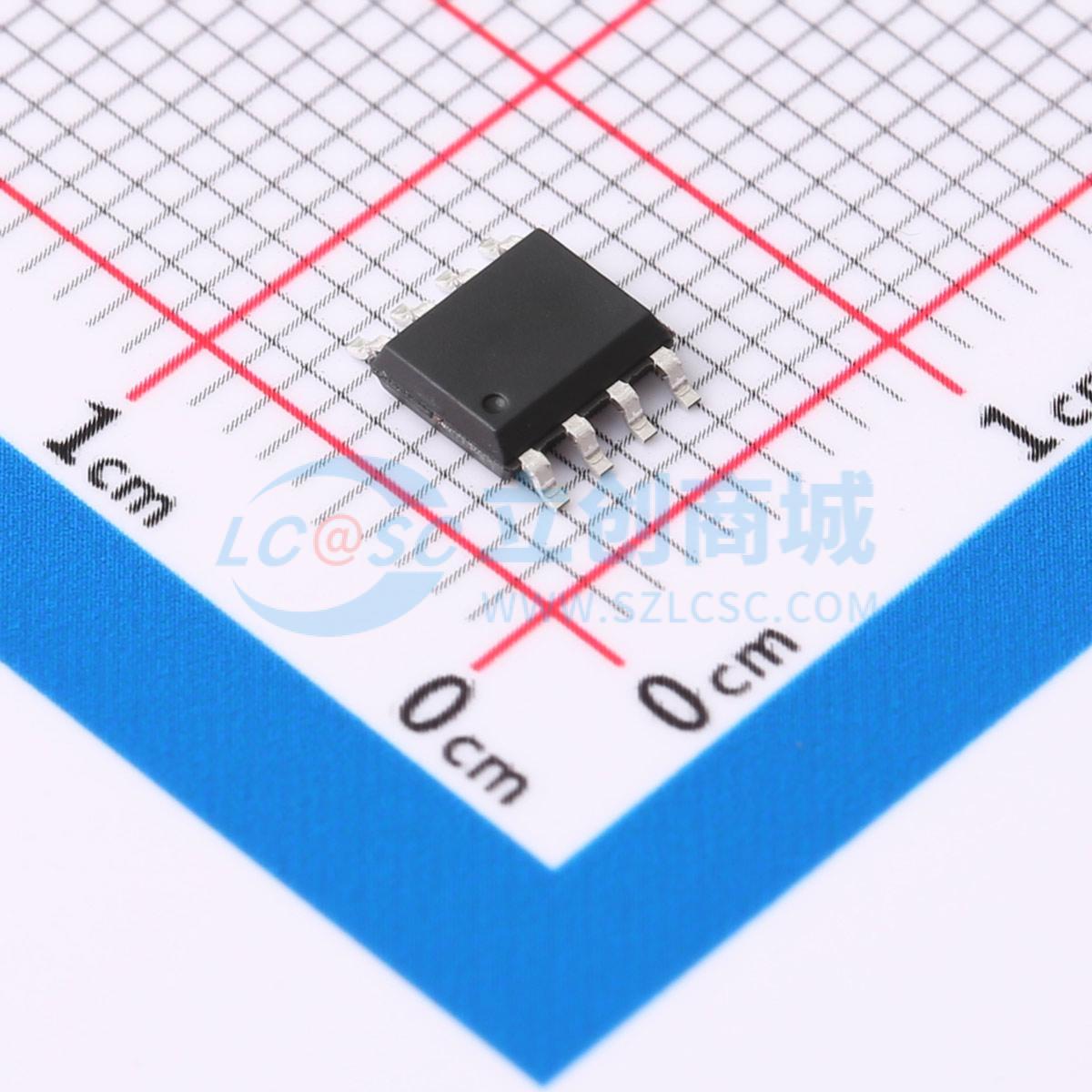

温馨提醒：图片仅供参考，商品以实物为准
SM5101
电子点烟器触摸控制IC
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- HICHON(海川)
- 商品型号
- SM5101
- 商品编号
- C5345657
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 500mV~5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 1.9V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ |
商品概述
SM5101是一款针对电子点烟器的专用芯片，具有完整的充电功能和完善的电池保护功能，还具有触摸控制开关。 具有发热丝短路保护功能，在负载电阻小于0.8Ω电阻时输出截止。具有省电模式，在省电模式下静态待机电流小于1uA。 具有完善的电池保护功能，具有过流、过压、恒流、恒压、温度保护等功能。当锂电池充电电压小于2.7V时为涓流充电，可以保证不损坏电池；当锂电池电压大于2.7V后，开始大电流恒流充电；当电压接近4.2V时，充电电流逐步减小，充电电流小于一定阈值后，SM5101就截止充电。充电电压检测误差可以做到±1%。 具有触摸检测功能，其功能是用可变面积的按键取代传统按键，可以减少外围器件。
商品特性
- 省电模式下，低静态待机电流（＜1uA）
- 输出短路保护功能
- 欠压保护功能
- 过温保护功能
- 直接从USB端口给单节锂离子电池充电
- 精度达到±1%的4.2V预设充电电压
- 完善的LED工作指示功能
- 自动再充电
- 增加独立的充电端口，充电时也能点烟
- 2.7V涓流充电
- 触摸检测功能
- SOP-8封装
应用领域
- 电子点烟器
- 电子烟
