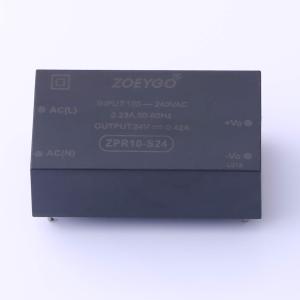

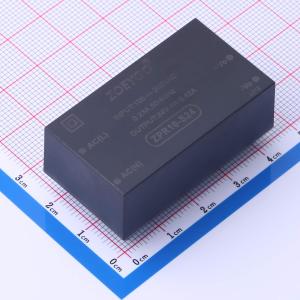

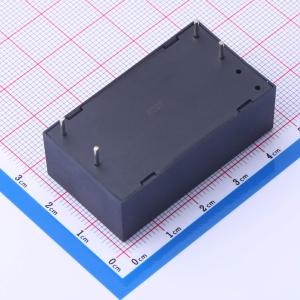

ZPR10-S24
10W超小体积AC-DC模块电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ZPR10系列是一款超小体积的AC-DC模块电源，具有低空载损耗、低纹波噪声和高效率的特点。广泛应用于智能家居、医疗、工控等领域。
- 品牌名称
- ZOEYGO(中逸光)
- 商品型号
- ZPR10-S24
- 商品编号
- C5345078
- 商品封装
- DIP,45x25.4mm
- 包装方式
- 管装
- 商品毛重
- 25.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~370V | |
| 工作电压(AC) | 85VAC~264VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | 420mA | |
| 输出功率 | 10W |
| 属性 | 参数值 | |
|---|---|---|
| 静态功耗 | 0.1W | |
| 转换效率 | 84% | |
| 纹波噪声 | 100mVp-p | |
| 最大容性负载 | 220uF | |
| 功能特性 | 过压保护；过载保护；短路保护；故障自恢复 | |
| 隔离电压(Vrms) | 3kV | |
| 长度 | 45mm | |
| 宽度 | 25.4mm | |
| 高度 | 15.5mm |
商品概述
ZPR10系列是一款超小体积模块电源，输出功率为10W，具有极低的空载功耗（0.1W）和漏电流（0.1mA），尺寸为45.0×25.4×15.5mm，隔离耐压高达3kV。其电磁兼容性与安全性符合IEC/EN61000-4、CISPR32/EN55032、UL62368/EN62368/IEC62368等相关标准。该系列产品适用于智能家居、医疗、工控、工业等行业，在电磁兼容性要求苛刻的应用环境中需参考应用电路。
商品特性
- 宽电压输入（85-264VAC，100-370VDC）
- 小巧尺寸：45.0×25.4×15.5mm
- 空载功耗 <0.1W
- 保护种类：短路/过载/过压
- 自然风冷，工作温度范围 -40℃ ~ +85℃
- 3kV隔离耐压
- 100%高温老化和测试
- 3年质量保证
