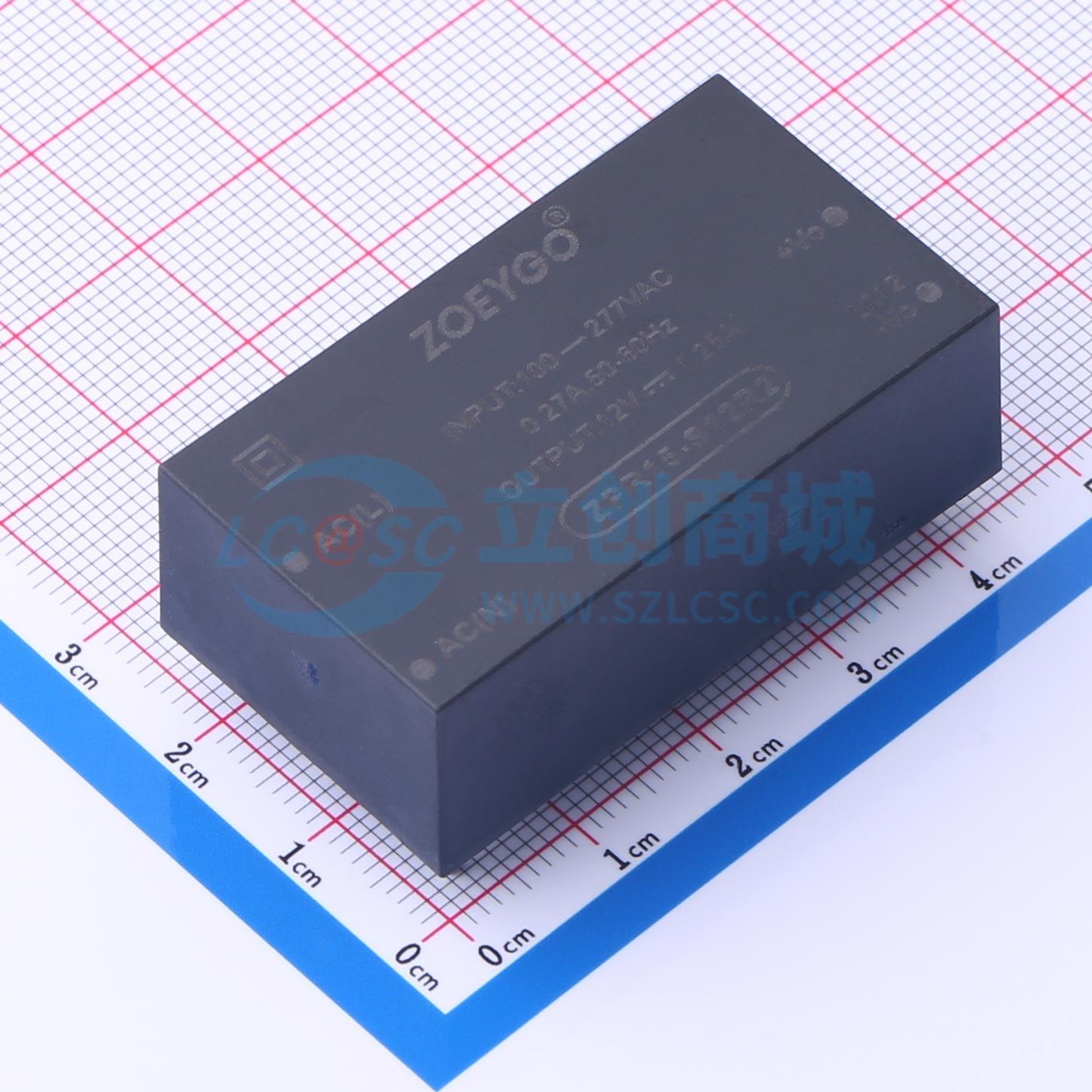

ZPR15-S12R2

15W AC-DC模块电源，宽电压输入，多重保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ZPR15-S12R2系列是15W AC-DC模块电源，具有超小体积、低功耗、绿色环保等特点。输入电压范围为85～305Vac或100-400Vdc，输出电压为12.0V，输出电流为1.25A，转换效率高达89%。产品通过了RoHS、CE和REACH认证，并符合EN62368等安全标准。
品牌名称: ZOEYGO(中逸光)
商品型号: ZPR15-S12R2
商品编号: C5345080
商品封装: 插件
包装方式: 管装
商品毛重: 27.8克(g)

商品参数

	属性	参数值
	商品目录	AC-DC电源模块
	转换类型	AC/DC-DC
	输出通道数	1
	工作电压(DC)	100V~430V
	工作电压(AC)	85VAC~305VAC
	输出电压(Vout)	12V
	输出电压精度	±1%
	输出电流(最大值)	1.25A
	输出功率	15W

商品概述

ZPR15-SXXR2系列是ZPR15-SXX系列的第二代产品，体积仅为45.0×25.4×15.5mm。该系列产品具有极低的空载损耗（仅为0.05W），EMI裸机满足CLASS B标准，且隔离耐压高达3kV。其EMC及安全规格符合IEC62368、UL62368、EN62368等相关标准。该系列产品广泛应用于智能家居、医疗、工控、工业等行业，在应用于电磁兼容要求较高的环境时，需参考其应用电路。

商品特性

宽电压输入（85-305VAC，100-430VDC）
小巧尺寸：45.0×25.4×15.5mm
空载功耗 < 0.05W
保护种类：短路/过载/过压
自然风冷，工作温度范围 -40℃ to +85℃
3kV隔离电压
100%高温老化和测试
3年质量保证

应用领域

智能家居
医疗
工控
工业

数据手册PDF

放大查看下载PDF

	属性	参数值
	转换效率	89%
	纹波噪声	80mVp-p
	最大容性负载	470uF
	功能特性	过载保护；短路保护；过压保护；故障自恢复
	隔离电压(Vrms)	3kV
	长度	45mm
	宽度	25.4mm
	高度	15.5mm
