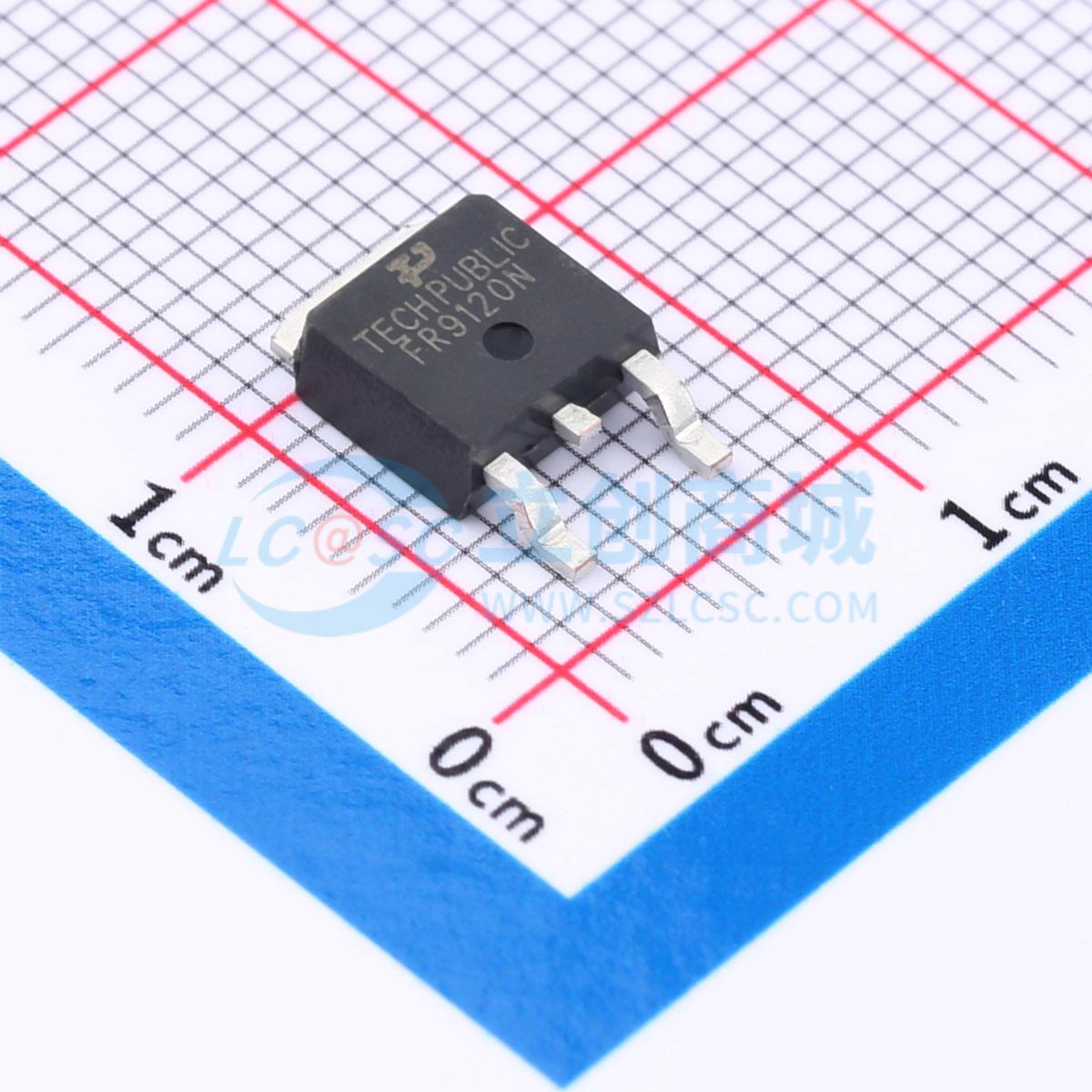

温馨提醒：图片仅供参考，商品以实物为准
IRFR9120N
耐压:100V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS-100V。 ID-13A。 RDS(ON) (at VGS=- 10V) < 210mΩ。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IRFR9120N
- 商品编号
- C5342378
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 210mΩ@10V,6A | |
| 耗散功率(Pd) | 66W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 58nC@10V | |
| 输入电容(Ciss) | 760pF@30V | |
| 反向传输电容(Crss) | 170pF@80V | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 260pF |
商品特性
- 国际标准封装
- 低RDS(ON)和QG
- 雪崩额定
- 低封装电感
- 高功率密度
- 易于安装
- 节省空间
应用领域
- 开关模式和谐振模式电源-DC-DC转换器-PFC电路-交流和直流电机驱动器-机器人技术和伺服控制
