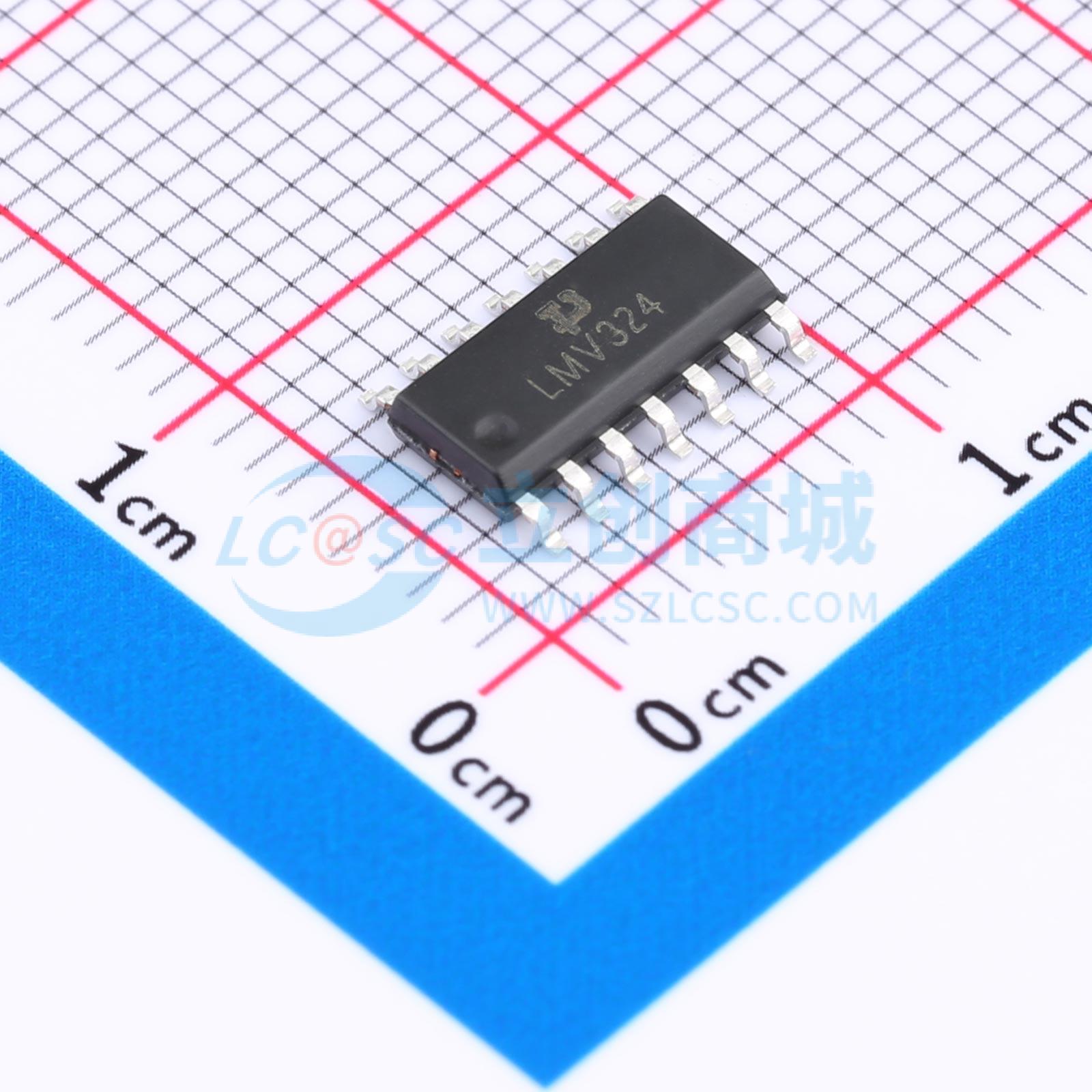

温馨提醒：图片仅供参考，商品以实物为准
LMV324
1MHz、低功耗、CMOS、抗电磁干扰、轨到轨双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单电源、低功耗CMOS双运算放大器，提供1MHz带宽、轨到轨输入和输出，可在2.2V至5.5V单电源下工作。嵌入式抗射频滤波器可显著提高射频抗扰度，无需额外组件。单芯片双运算放大器典型静态电源电流为80μA，输入偏置电流极低，为10pA，是低失调、低功耗和高阻抗应用的理想选择。有SOP-14和MSOP-14封装，在所有电源电压下的扩展温度范围为-40°C至 + 125°C，提供了额外的设计灵活性。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LMV324
- 商品编号
- C5342379
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~5.5V | |
| 双电源(Vee~Vcc) | 1.1V~2.75V；-2.75V~-1.1V |
商品特性
- 单电源供电，工作电压范围为 +2.2V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：10pA（典型值）
- 低失调电压：5mV（最大值）
- 静态电流：每放大器40μA（典型值）
- 工作温度：-40°C ~ +125°C
- 提供SOP - 14封装
- 内置抗RF滤波器，无需额外组件即可显著提高RF抗扰度
- 单芯片双运算放大器典型静态供电电流为80μA
应用领域
- 便携式设备
- 移动通信
- 烟雾探测器
- 医疗仪器
- 电池供电仪器
- 传感器接口
- 手持式测试设备
