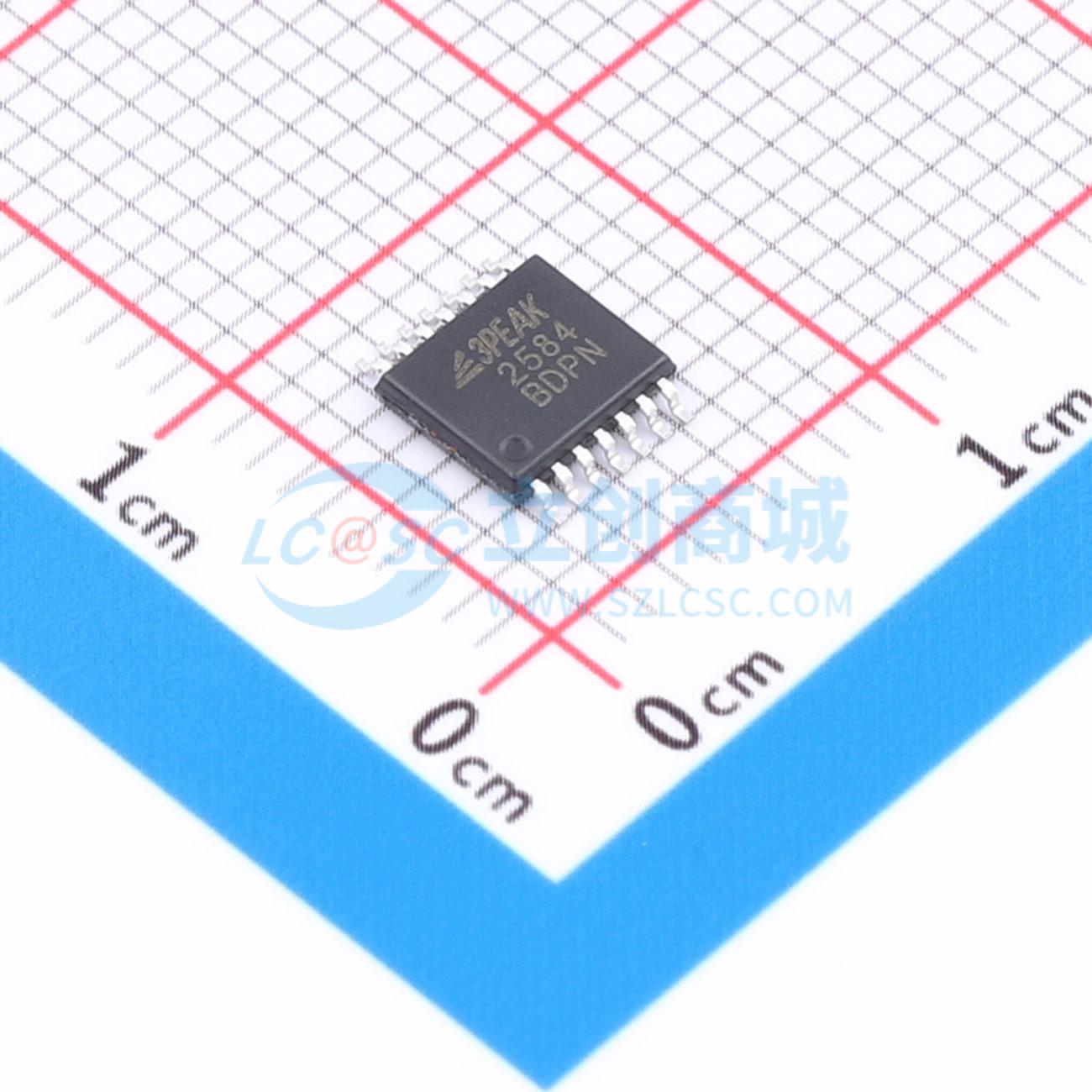

温馨提醒：图片仅供参考，商品以实物为准

TP2584-TR

高电源电压、低失调、低功耗、高频稳定响应的运算放大器，适用于电机控制和音频放大

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TP2584-TR
商品编号: C5338803
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.169071克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	最大电源宽度(Vdd-Vss)	40V
	轨到轨	轨到轨输出
	增益带宽积(GBW)	-
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	8V/us
	输入偏置电流(Ib)	1nA
	输入失调电流(Ios)	25pA

	属性	参数值
	输入电压噪声密度(eN)	35nV/√Hz@1kHz
	共模抑制比(CMRR)	130dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	3mA
	输出电流	32mA
	工作温度	-40℃~+125℃
	单电源电压	3V~36V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

TP258X系列放大器是最新的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。它们采用了专有和专利设计技术，在每路放大器仅消耗3mA静态电流的情况下，实现了出色的交流性能，带宽达10MHz、压摆率为8V/μs、过载恢复时间为100ns；TP258X系列在音频信号范围内实现了最佳的总谐波失真加噪声（THD+N）性能，是电机控制和音频放大的理想选择。

商品特性

电源电压：3V至36V，或±1.5V至±18V；差分输入电压范围可达电源轨
输入电压范围从-Vs到电源轨，输出电压轨到轨
快速响应：带宽10MHz、压摆率8V/μs、过载恢复时间100ns
低失调电压：25℃时最大±3mV，-40℃至85℃时最大±3.5mV，-40℃至125℃时最大±4mV
极低的总谐波失真加噪声（THD + N）：增益为1、20kHz时为0.0007%
出色的电磁干扰抑制比（EMIRR）：900MHz时为58dB
2KV人体模型（HBM）、1KV带电器件模型（CDM）、150mA闩锁电流
工作温度范围：-40℃至125℃

应用领域

音频传感器接口
电机控制
