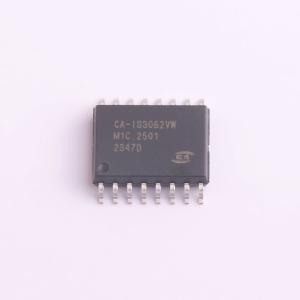

CA-IS3062VW

CA-IS3062x 集成 DC-DC 转换器的 5kVRMS 隔离式 CAN 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5000V耐压集成隔离电源的隔离CAN，三合一隔离CAN
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3062VW
商品编号: C5338808
商品封装: SOIC-16-WB
包装方式: 编带
商品毛重: 1.1529克(g)

商品参数

	属性	参数值
	商品目录	隔离式CAN收发器(带电源)
	最大数据速率	1Mbps
	集成电源工作电压	4.5V~5.5V
	集成电源输出电压	4.75V~5.25V

	属性	参数值
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃

商品概述

CA-IS3062x 器件为隔离式控制器局域网(CAN)收发器，内部集成DC-DC 转换器，省去了外部隔离电源，有效节省系统空间并简化设计。该系列产品电气隔离等级高，能够满足工业应用场景严苛的要求。器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅隔离，能够承受高达5kV RMS（1 分钟）的隔离电压以及具有±150kV/μs 的典型CMTI 性能。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。 CA-IS3062x 器件在逻辑侧采用 +5V 单电源供电，由内部DC-DC 转换器产生总线侧供电电压，外部只需少数几个旁路电容即可构成完整的隔离CAN 接口。收发器支持高达1Mbps 的传输速率，并在驱动器输出端提供限流保护、热关断保护以及 ±58V 的总线故障保护，显性状态超时检测则可避免由于控制器错误或TXD 输入故障而导致的总线闭锁。此外，该器件的CAN 接收器输入具有 ±30V 的共模输入范围（CMR），远远超出ISO 11898-2规范定义的–2V 至 +7V 范围，为系统提供更可靠的保护。CA-IS3062x 器件在逻辑侧提供DC-DC 转换器和CAN 收发器供电独立的版本（CA-IS3062VW），便于逻辑侧与低压控制电路的信号交互。 CA-IS3062x 采用宽体16 引脚SOIC 封装，支持从 -40°C 到125°C 的工业扩展温度范围。

商品特性

符合ISO 11898-2 物理层标准
数据速率高达 1Mbps
5V 逻辑侧供电，提供DC-DC 转换器和CAN 收发器供电独立的版本
集成低辐射的隔离式DC-DC 转换器为总线侧供电
集成保护功能支持可靠的数据通信
CANH、CANL 总线引脚具有±58V 故障保护
±30V 扩展共模输入范围（CMR）
驱动器超时检测避免总线闭锁，允许最低传输速率为5.5kbps
热关断保护
低环路延时：150ns（典型值），210ns（最大值）
未上电时器件保持理想的无源特性
高共模瞬态抗扰度：±150kV/μs（典型值）
工作温度范围：-40°C 至 125°C
16 引脚宽体SOIC 封装
额定工作电压下隔离栅寿命大于40 年
安全认证（申请中）
符合DIN V VDE V 0884-11:2017-01 标准的增强隔离认证
UL 1577 认证：5kV RMS@1 分钟
IEC 60950-1、IEC60601-1、IEC 61010-1 以及GB4843.1-2011 CQC 增强隔离认证
CSA 和TUV 认证

应用领域

工业控制
楼宇自动化
安全与保护系统
运输
医疗设备
电信系统
