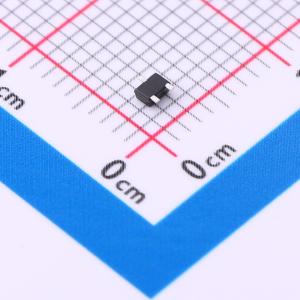

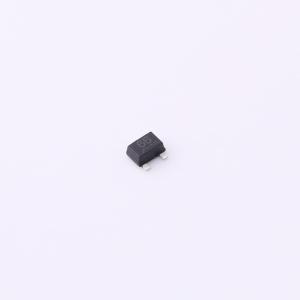

温馨提醒：图片仅供参考，商品以实物为准
DTC023YUBTL
NPN型，100mA、50V数字晶体管（内置偏置电阻晶体管）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻，R1 = 2.2kΩ，R2 = 10kΩ。 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路。 操作时只需设置开/关条件，使电路设计更简单。 互补PNP类型：DTA023Y系列。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC023YUBTL
- 商品编号
- C5336503
- 商品封装
- SOT-323FL
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 35@5mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.4V@5mA,0.3V | |
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 150mV@5mA,0.5mA | |
| 输入电阻 | 2.2kΩ | |
| 电阻比率 | 4.5 | |
| 工作温度 | -40℃~+150℃ |
商品特性
-内置偏置电阻-内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路-操作时只需设置开/关状态,使电路设计更简单-互补PNP类型:DTA023Y系列
应用领域
-反相器-接口-驱动器
