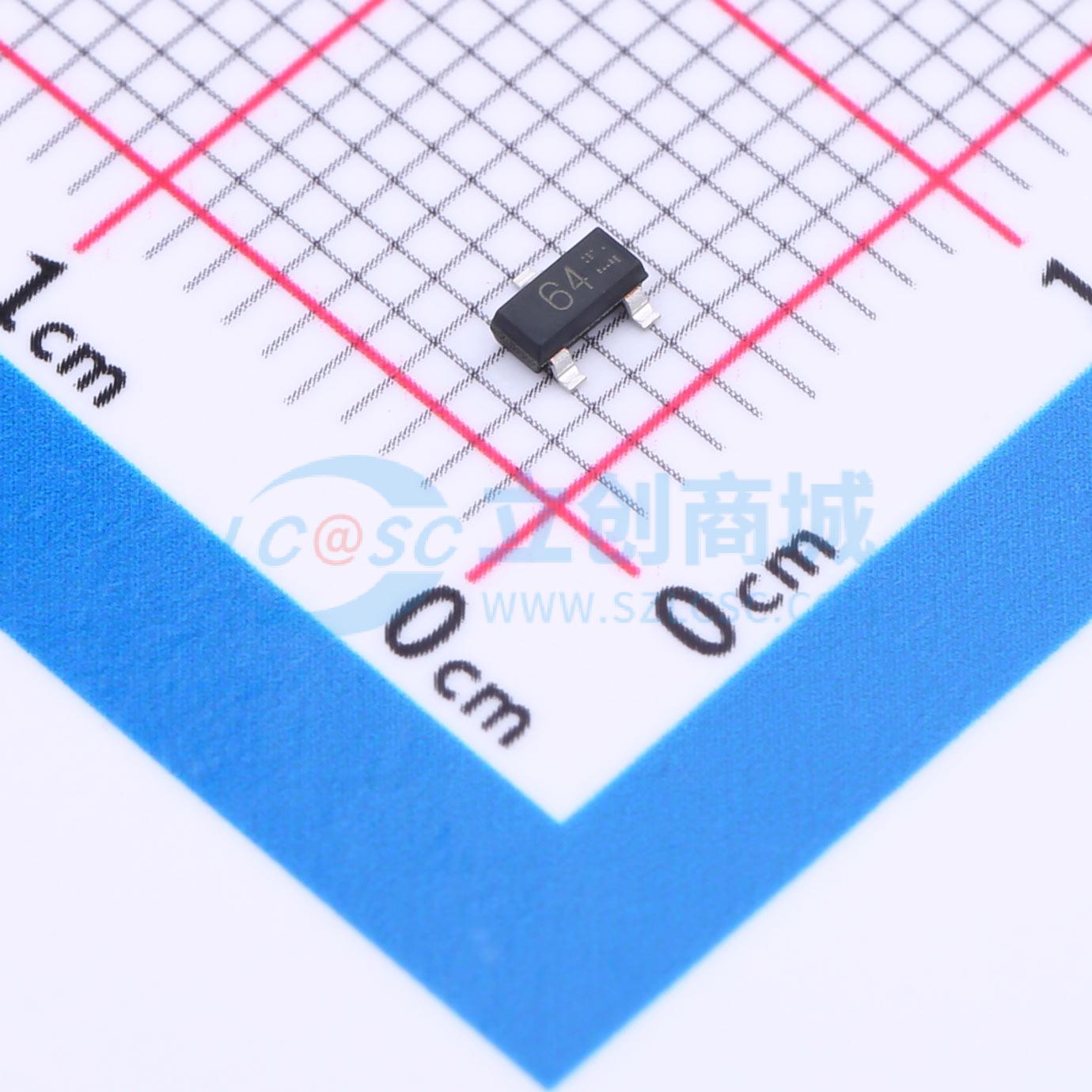

温馨提醒：图片仅供参考，商品以实物为准
DTC114YCAHZGT116
NPN型，100mA、50V数字晶体管（内置偏置电阻晶体管）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置偏置电阻。 内置偏置电阻允许在不连接外部输入电阻的情况下配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，还具有完全消除寄生效应的优点。 操作时只需设置开/关条件，使电路设计变得容易。 互补PNP类型。应用：反相器。 接口
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC114YCAHZGT116
- 商品编号
- C5336703
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 350mW | |
| 直流电流增益(hFE) | 68@5mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.4V@1mA,0.3V | |
| 最大输入电压(VI(off)) | 300mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@5mA,0.25mA | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 4.7 | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 内置偏置电阻
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入进行负偏置。它们还具有完全消除寄生效应的优点
- 操作时只需设置开/关状态，使电路设计变得简单
- 互补PNP类型：DTA114YCA HZG
应用领域
- 反相器
- 接口
- 驱动器
