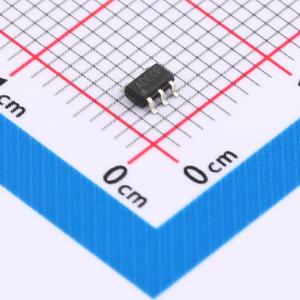

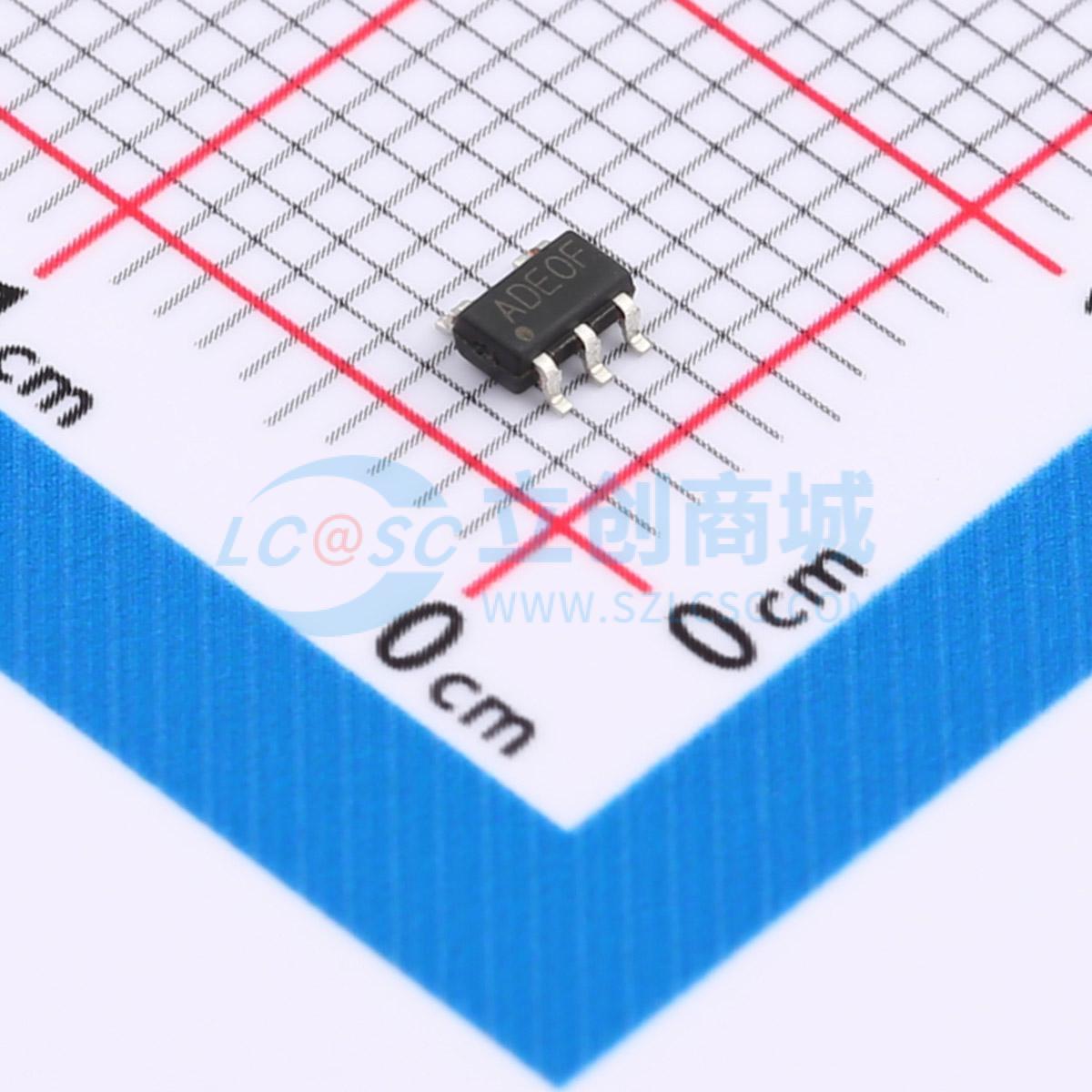

温馨提醒：图片仅供参考，商品以实物为准
HT1488ARTZ
1.5MHz 2A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT1488A 是一款1.5MHz固定频率、电流模式的同步降压转换器,适用于便携式设备,如单节锂离子电池供电系统。它可以在100%占空比下运行,实现低 dropout 操作,延长电池寿命。该芯片支持高达2A的输出电流,输出电压可调节至低至0.6V。高开关频率减小了外部元件的尺寸,同时保持低开关损耗。内部斜坡补偿设置允许使用较小的电感值,优化尺寸并提供高效操作。HT1488A 采用6引脚SOT23封装。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1488ARTZ
- 商品编号
- C5336209
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
HT1488A是一款1.5MHz恒定频率、电流模式降压转换器。它非常适合需要从单节锂离子电池获取高达2A大电流的便携式设备，在峰值负载条件下仍能实现超过90%的效率。HT1488A还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间；轻载运行时，可为对噪声敏感的应用提供极低的输出纹波。HT1488A可在2.3V至6V的输入电压下提供高达2A的输出负载电流，输出电压可低至0.6V进行调节。高开关频率在降低开关损耗的同时，将外部元件尺寸降至最小。内部斜率补偿设置使该器件能够使用较小的电感值运行，以优化尺寸并实现高效运行。HT1488A采用薄型（1mm）6引脚薄型SOT封装，有可调版本可供选择。该器件提供两种工作模式：PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。
商品特性
- 高效率：高达96%
- 1.5MHz恒定频率运行
- 2A输出电流
- 无需肖特基二极管
- 2.3V至6V输入电压范围
- 输出电压低至0.6V
- 轻载时采用PFM模式实现高效率
- 压差操作时100%占空比
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- SOT23 - 6封装
应用领域
- 蜂窝电话和智能手机
- 无线和DSL调制解调器
- 个人数字助理（PDA）
- 便携式仪器
- 数码静态和摄像机
- PC卡
