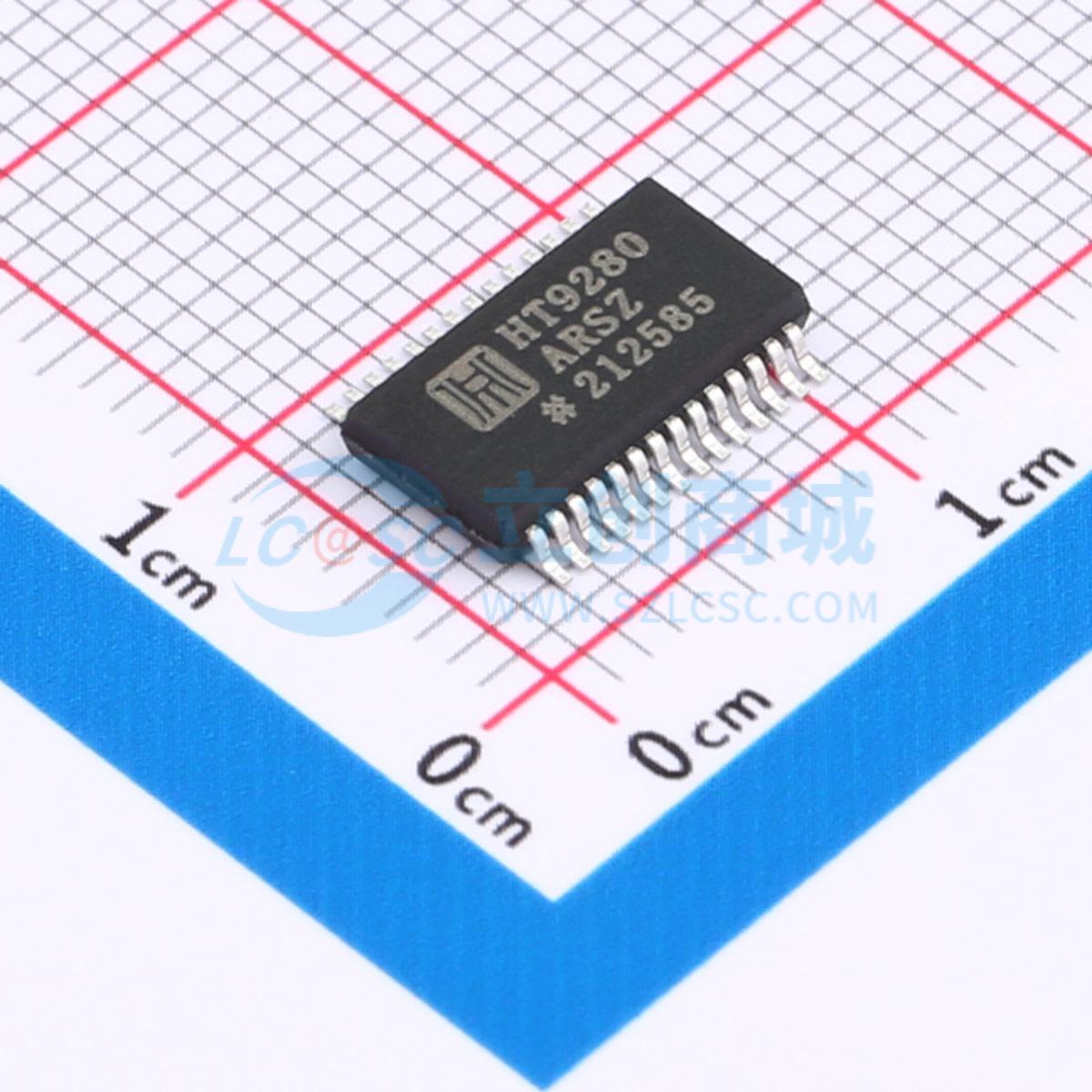

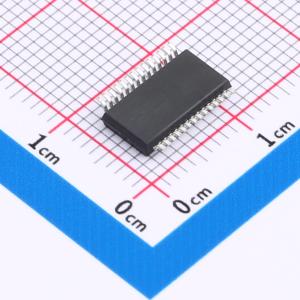

温馨提醒：图片仅供参考，商品以实物为准

HT9280ARSZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8位、50MSPS、多级、差分流水线架构的模数转换器，具有片上可编程参考电压、样本保持放大器和电压参考。
品牌名称: HTCSEMI(海天芯)
商品型号: HT9280ARSZ
商品编号: C5336214
商品封装: SSOP-28
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

商品概述

HT9280A是一款8位、50 MSPS的多级模数转换器，具有出色的动态性能。它内置可编程基准源，采用差分流水线架构，集成了采样保持放大器和电压基准源。该器件为单芯片设计，采用单电源供电，单时钟输入，在整个工作温度范围内保证无漏码。得益于内置的高性能采样保持放大器（SHA）和片上可编程基准源，它能灵活适应各种输入范围和偏移，输入可以是单端或差分，非常适合成像和通信系统。对于需要直流精度和温度漂移的应用，也可使用外部基准源。输出数据为直接二进制输出格式。当输入溢出时，超出范围信号（OTR）置为高电平，表示溢出状态。该器件专为低功耗、低电压应用而开发，电源电压范围为+2.7 V至+3.6 V，可在工业级（-40°C至+85°C）或商业级[0°C至+70°C]温度范围内工作。

商品特性

CMOS 8位50 MSPS A/D转换器
出色的无杂散动态范围性能
单3.3V电源供电
低功耗
28引脚SSOP无铅封装
最大采样时钟频率50 MHz
分辨率：8位
微分非线性 ±0.2 LSB
无杂散动态范围在1 MHz时为68 dB
模拟电源电压2.7~3.6 V
数字电源电压2.7~3.6 V
睡眠模式功耗2 mW
片上基准源
超出范围指示
内置钳位功能

应用领域

视频应用
宽带数据通信
医学成像设备
数字电视测量仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	50MHz
	通道数	1

	属性	参数值
	工作电压	2.7V~3.6V
	差分输入	-
	积分非线性	0.3LSB
	工作温度	-40℃~+85℃
